Амплитудно-частотная характеристика. Коэффициент передачи усилителя зависит от частоты подаваемого на вход напряжения

Коэффициент передачи усилителя зависит от частоты подаваемого на вход напряжения. Сигналы одной и той же амплитуды с разными частотами усиливаются по разному. Это связано с тем, что в усилителе присутствуют реактивные элементы, например, емкости p-n-переходов транзистора, сопротивление которых зависит от частоты. Зависимость коэффициента передачи от частоты отражается амплитудно-частотной характеристикой (АЧХ). АЧХ усилителя постоянного тока показана на рис. 13.2.

АЧХ усилителя постоянного тока характеризуется двумя параметрами. Первый параметр – коэффициент передачи на нулевой частоте . Второй параметр – верхняя частота полосы пропускания . При этом под полосой пропускания усилителя понимают интервал частот, для которого коэффициент передачи . Как видно из рис. 13.2 коэффициент передачи усилителя постоянного тока уменьшается при увеличении частоты.

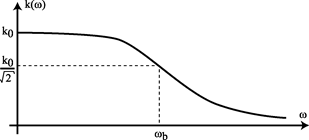

Рис. 13.2 АЧХ усилителя постоянного тока

АЧХ усилителя переменного тока показана на рис. 13.3.

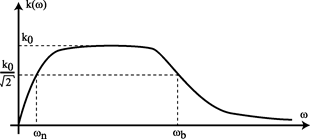

Рис. 13.3 АЧХ усилителя переменного тока

АЧХ усилителя переменного тока на нулевой частоте имеет коэффициент передачи равный нулю. Далее на средних частотах АЧХ нарастает до максимального значения и на высоких частотах коэффициент передачи снова стремится к нулю. АЧХ усилителя переменного тока характеризуется максимальным коэффициентом передачи , нижней и верхней частотами полосы пропускания и . Чтобы получить значения частот полосы пропускания нужно на оси ординат отметить точку и провести параллельно оси абсцисс прямую линию. Точки пересечения этой линии с графиком АЧХ дают частоты полосы пропускания и .
