Усилитель, как любое физическое устройство реагирует на входной сигнал с запаздыванием. Это запаздывание выражается в том, что выходное напряжение отстает от входного. Так как в теории усилителей рассматриваются гармонические сигналы, то величина запаздывания измеряется разностью фаз выходного и входного напряжений. Зависимость этой разности фаз от частоты называют фазо-частотной характеристикой (ФЧХ).
ФЧХ усилителя постоянного тока показана на рис. 13.4. ФЧХ усилителя постоянного тока начинается в нуле и затем убывает до значения
. На частоте
значение ФЧХ равно
. Отрицательные значения ФЧХ означают, что выходной сигнал отстает от входного. Убывание ФЧХ означает, что отставание увеличивается при повышении частоты.
|

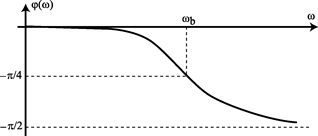

| Рис. 13.4 ФЧХ усилителя постоянного тока |
ФЧХ усилителя переменного тока показана на рис. 13.5.
|

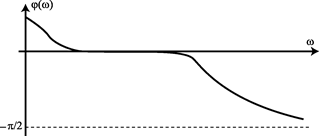

| Рис. 13.5 ФЧХ усилителя переменного тока |
