Синхронный пятеричный счетчик

Диаграммы Вейча

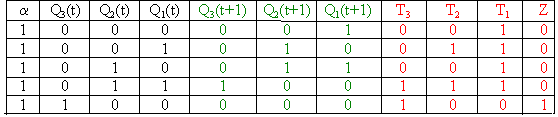

Таблица

При a=1 строим следующие диаграммы Вейча

Из диаграмм Вейча получаем следующие выражения для трех функций возбуждения и функции выходов:

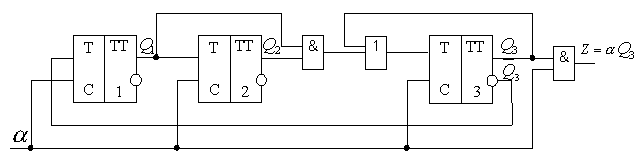

Это синхронный пятеричный счетчик.

Аналогичным образом может быть синтезирован вычитающий и реверсивный счетчики с различными коэффициентами пересчета. При синтезе реверсивного счетчика появится дополнительный входной сигнал y, управляющий режимом работы счетчика. При сигнале y=0 синтезируем суммирующий счетчик, а при y=1 – вычитающий. Кодированную таблицу переходов строим одну. Студенты синтезируют вычитающий счетчик с коэффициентом пересчета, равным 9, и реверсивный счетчик с коэффициентом пересчета, равным 7 при сложении и вичитании.
