Сопротивления

ПОЛЕВОЙ ТРАНЗИСТОР В КАЧЕСТВЕ УПРАВЛЯЕМОГО

ТРАНЗИСТОРАХ

ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ НА ПОЛЕВЫХ

Для многих областей применения необходим дифференциальный усилитель с высоким входным сопротивлением. Типовая схема дифференциального усилителя, выполненного на полевых транзисторах, представлена на рис. 3.10.

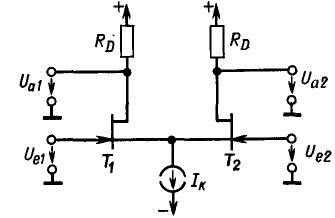

Рис. 3.10. Дифференциальный усилитель на полевых транзисторах

Для маломощного полевого транзистора значение сопротивления R_{DS откр} колеблется в пределах от 50 до 500 Ом. Существуют также транзисторы, специально предназначенные для работы в качестве управляемых сопротивлений и аналоговых коммутаторов со значениями R_{DS откр} менее 10 Ом.

На рис. 3.11 показана схема делителя напряжения на полевом транзисторе.

Рис. 3.11. Управляемый делитель напряжения
