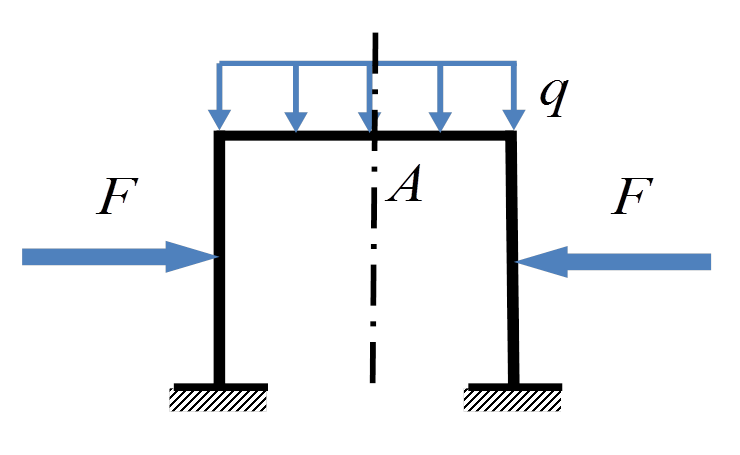

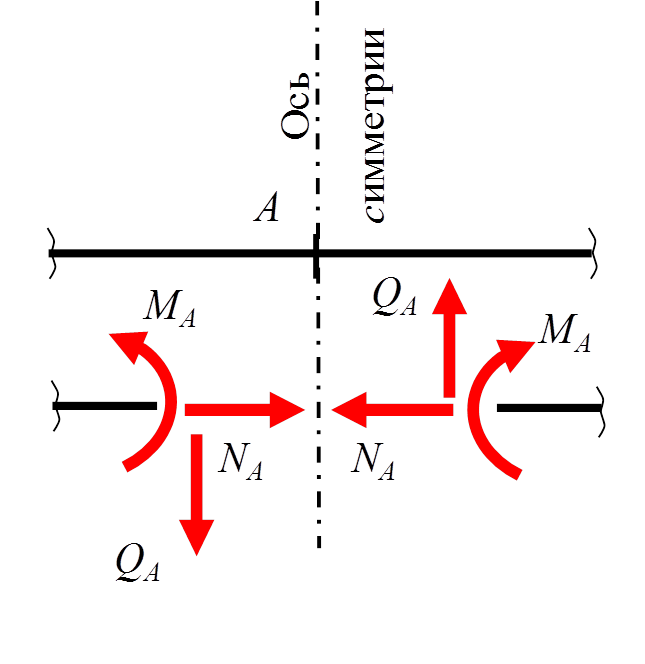

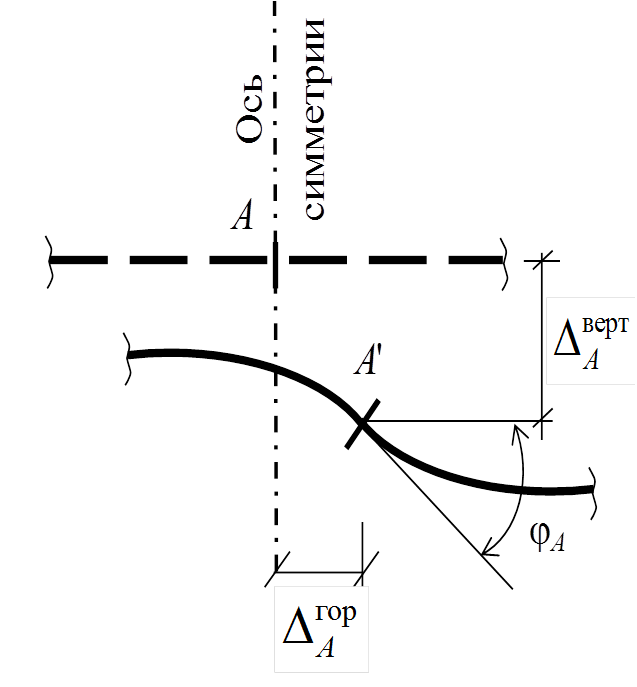

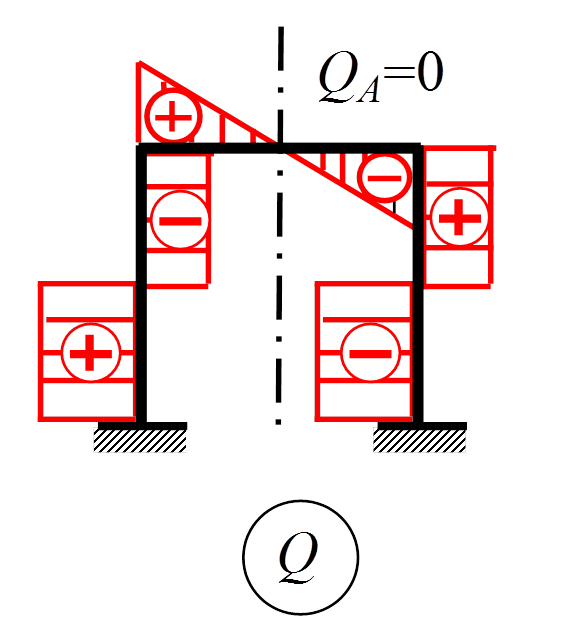

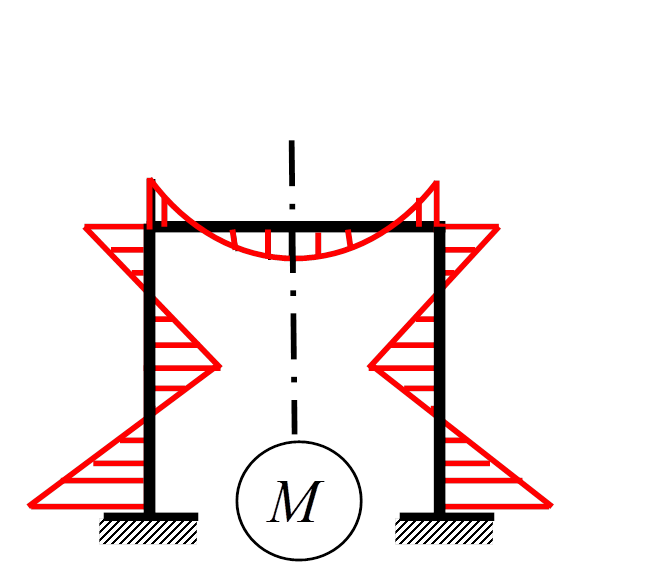

Свойство 1

Симметричных систем

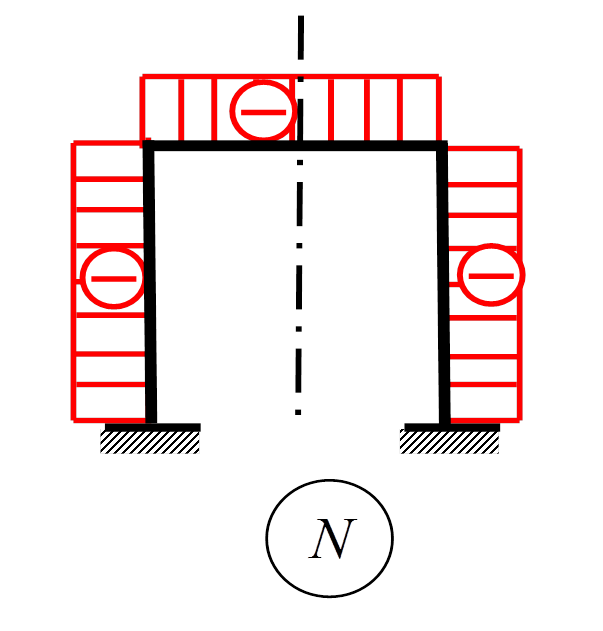

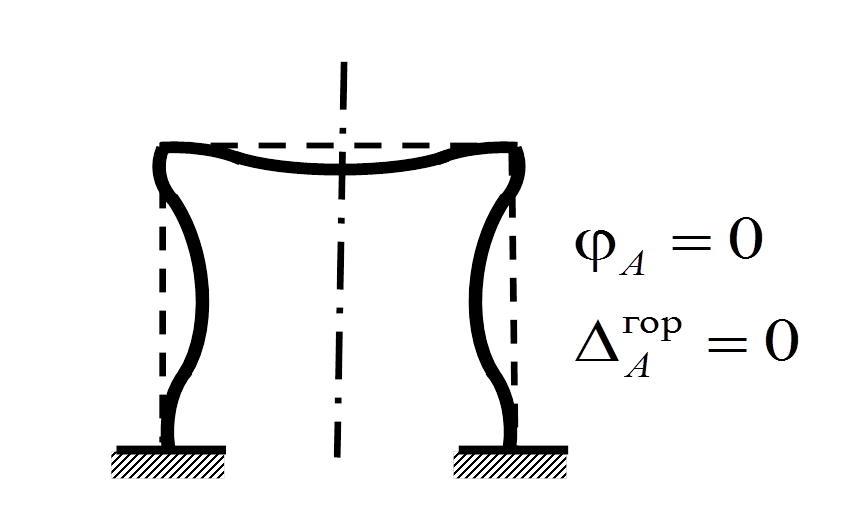

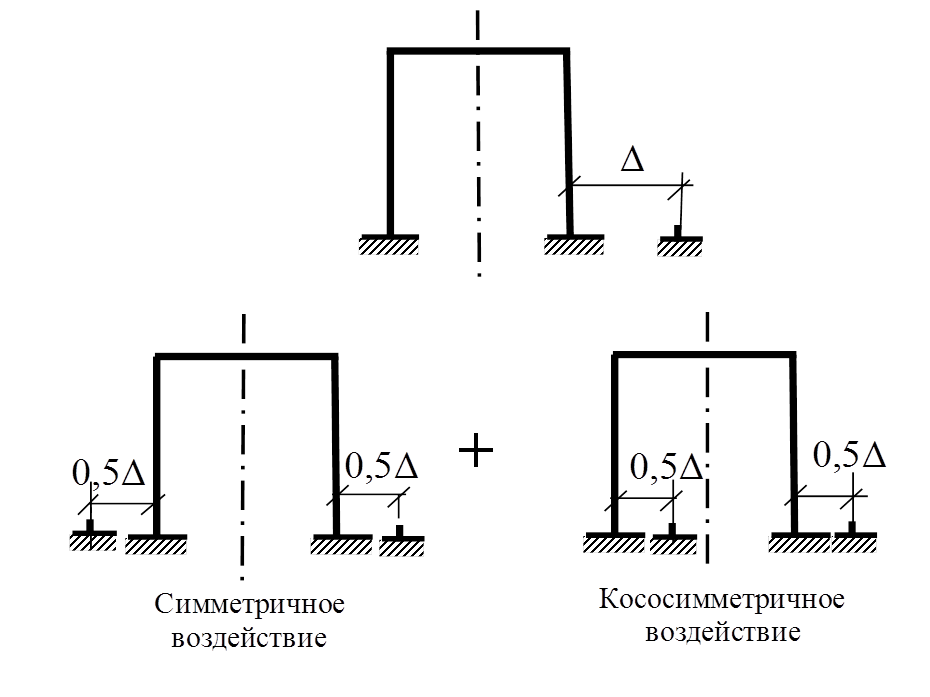

Свойства

Симметричных систем

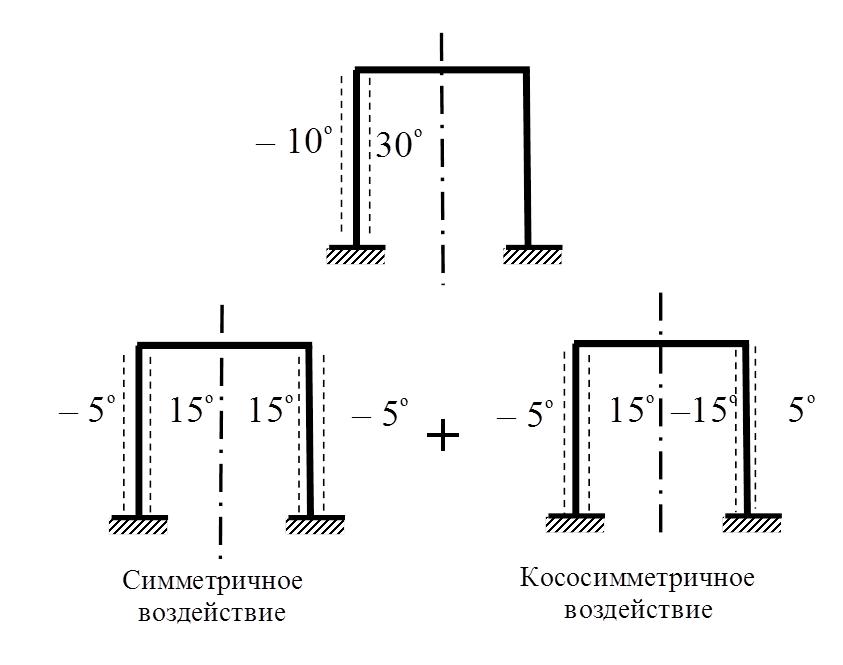

Упрощения при расчете

Метод сил.

Пример 10

Пример 9

Пример 8

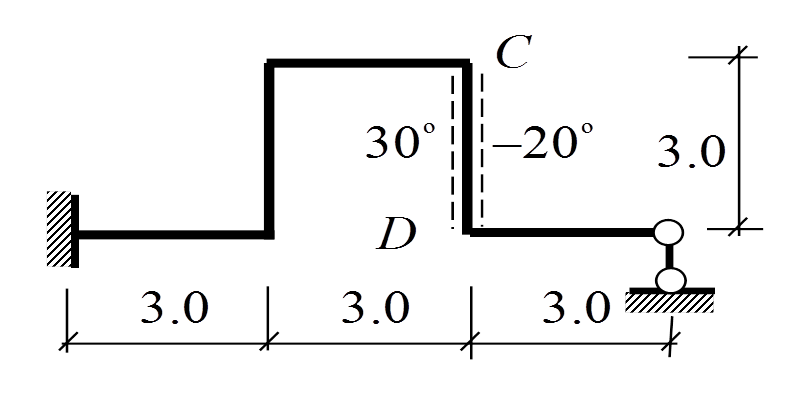

EI - const; h _сеч = 0,5 м

К =1, Ш =2

n _c = 3∙1 – 2 = 1

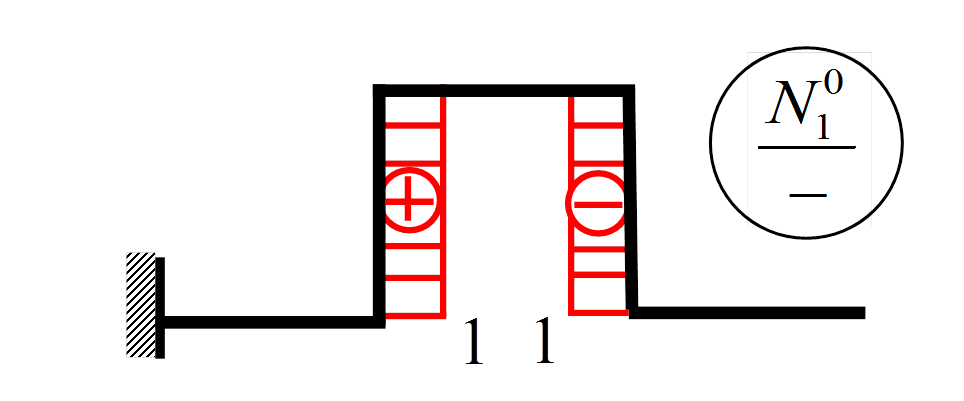

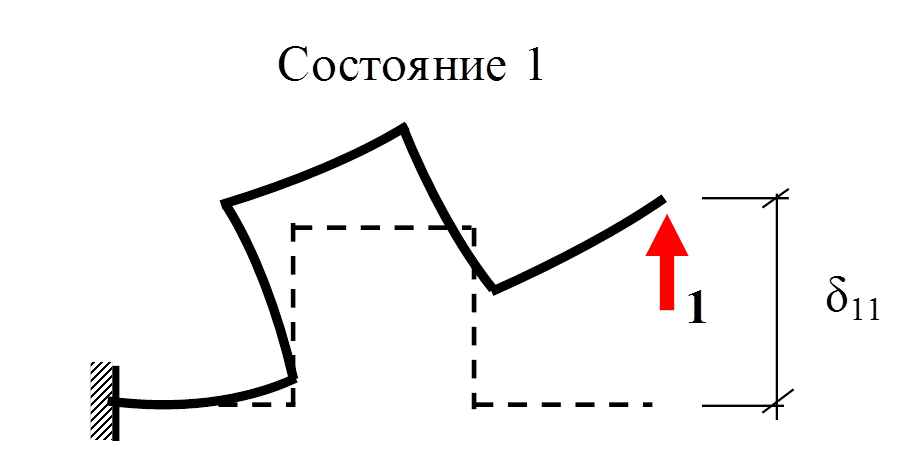

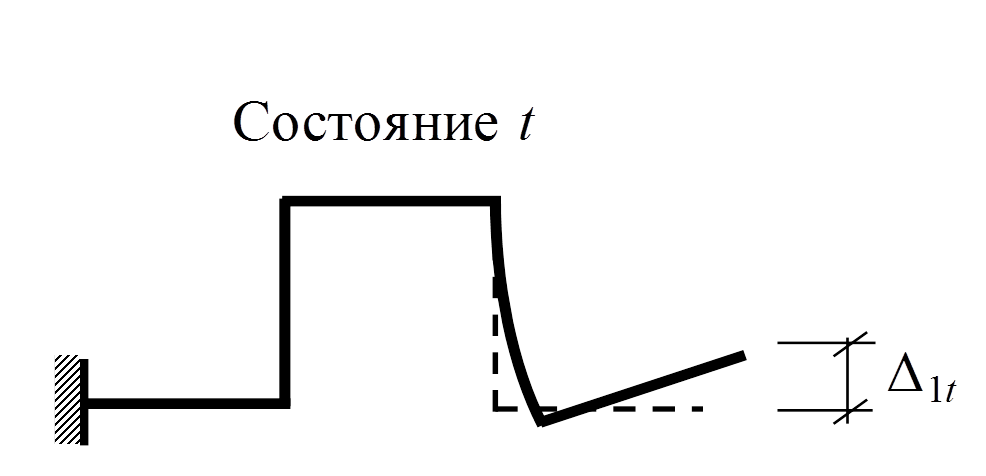

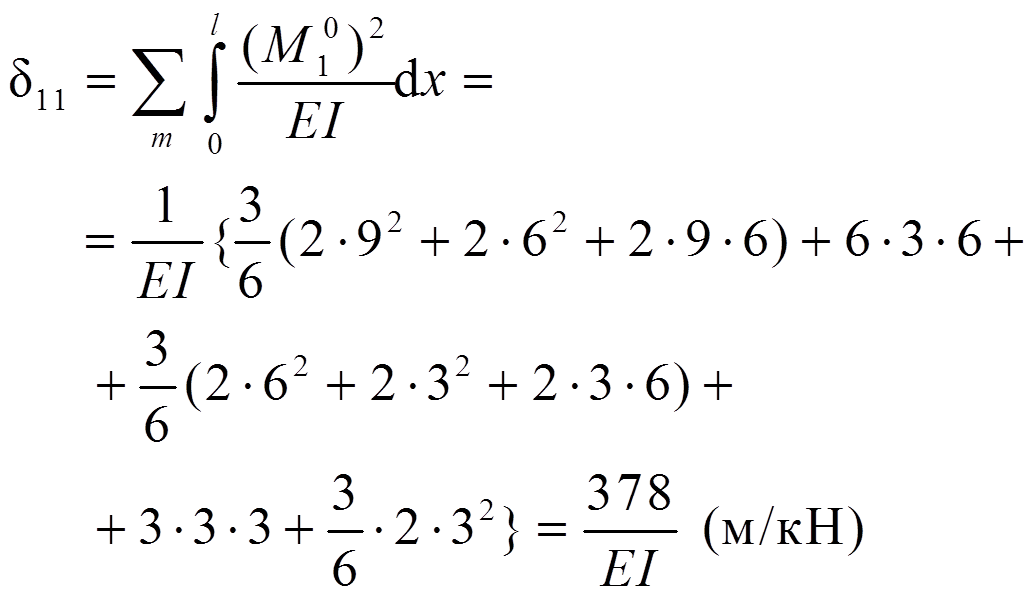

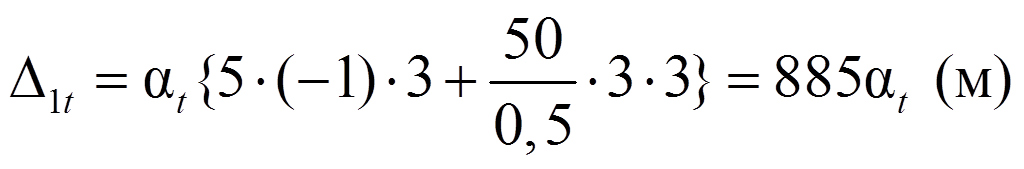

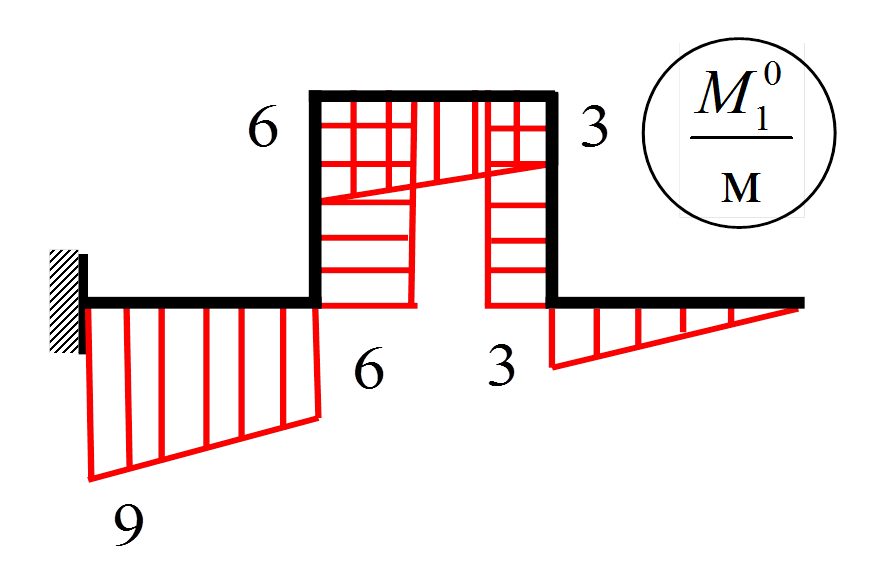

δ₁₁ X ₁ + Δ_{1 t} = 0

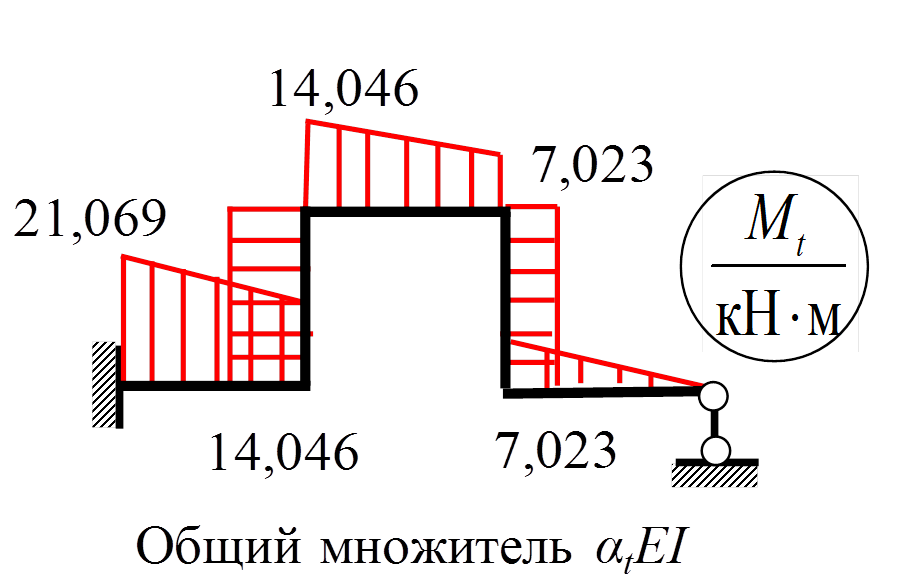

X ₁= – Δ_{1 t} / δ₁₁ = –2,341α _t EI (кН)

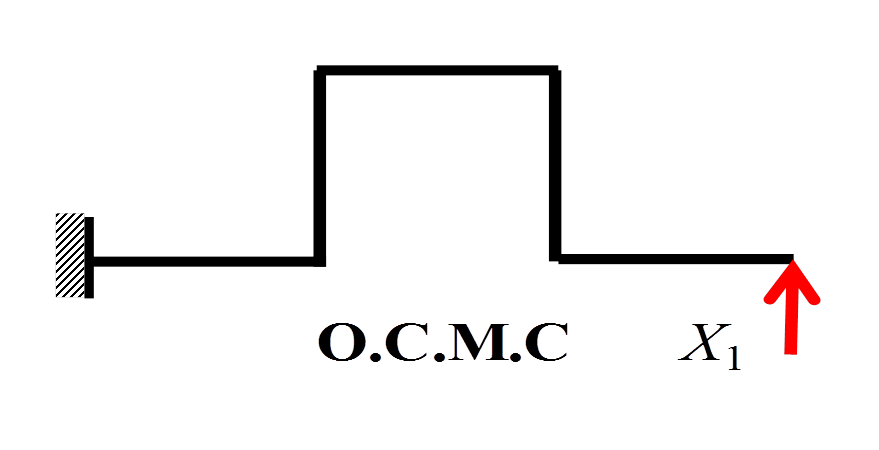

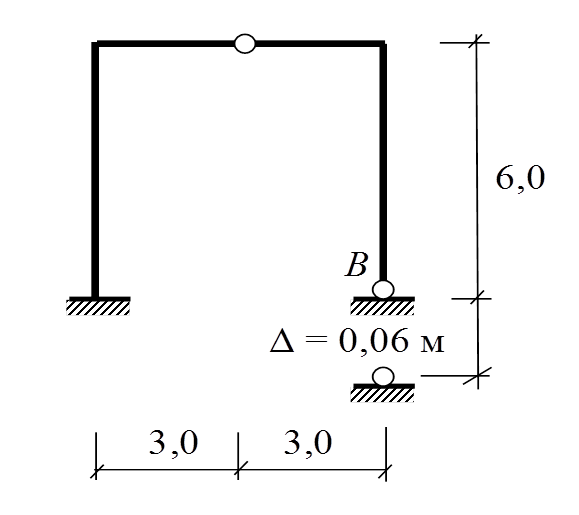

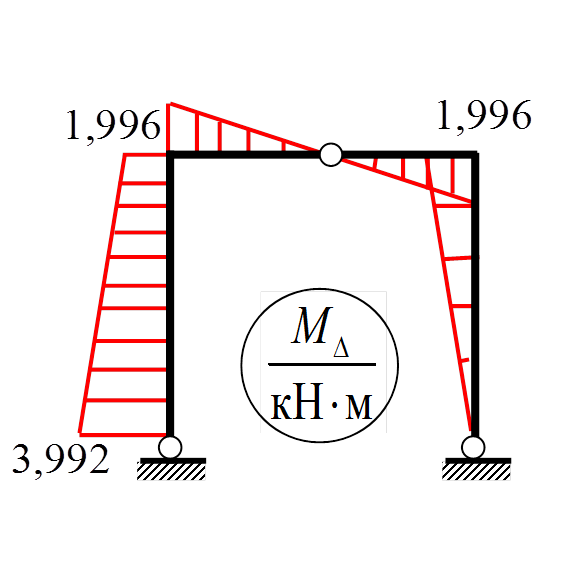

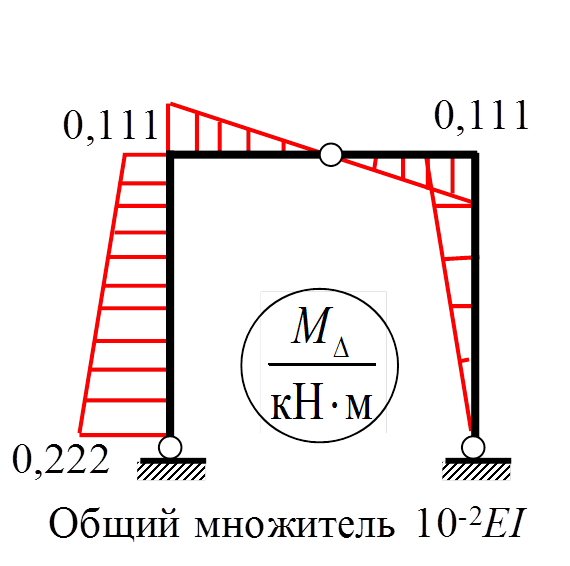

К =1, Ш =2

n _c = 3∙1 – 2 = 1

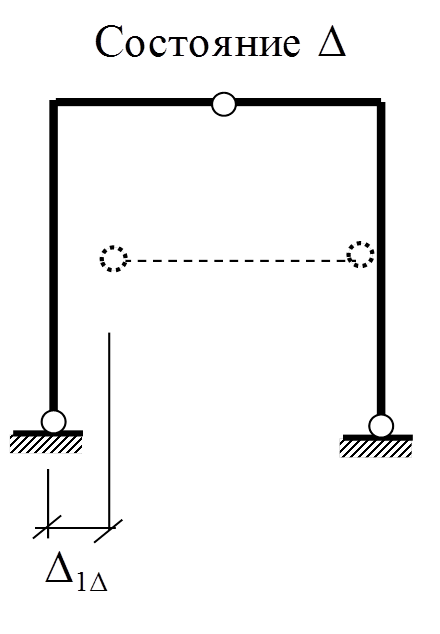

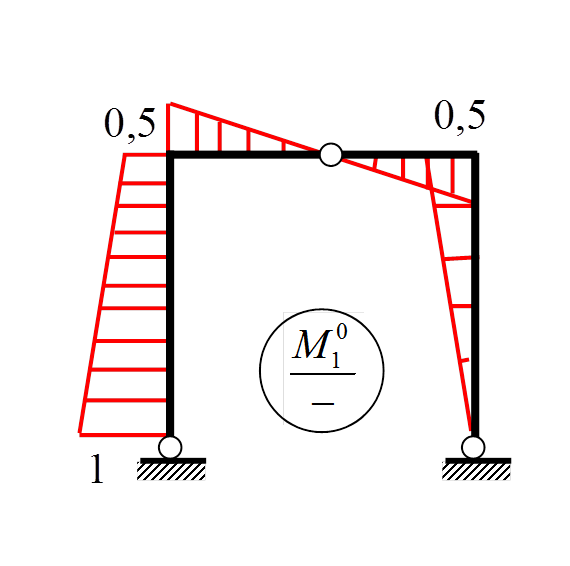

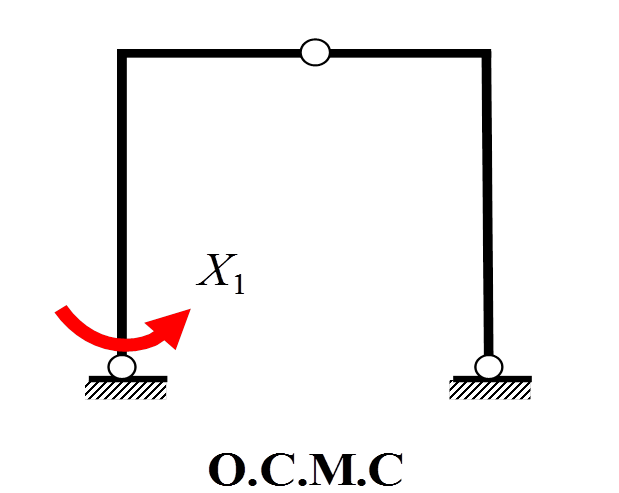

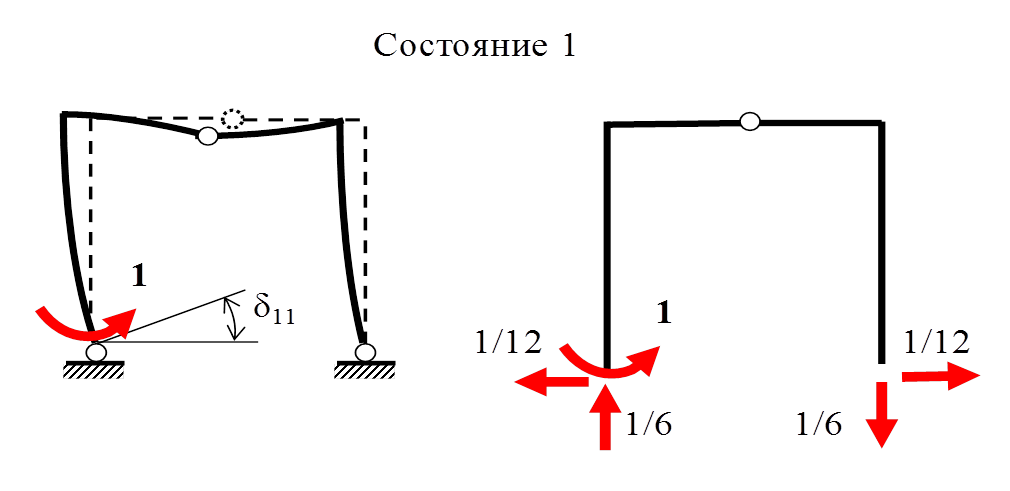

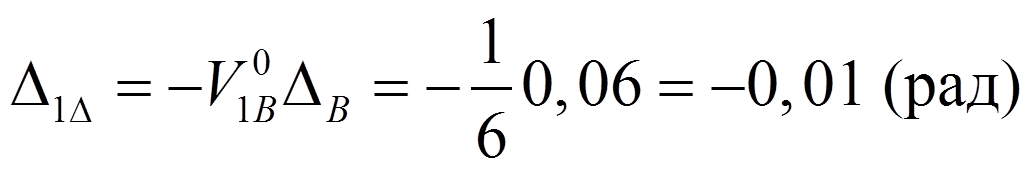

δ₁₁ X ₁ + Δ_1Δ= 0

X ₁= – Δ_1Δ / δ₁₁ = 0,222∙10^-2 EI (кН)

Двутавр № 16:

(ГОСТ 8240-93)

I =873 см⁴; E = 2,06∙10⁵ МПа

EI = 2,06∙10⁵∙10³∙873∙10^-8=

=1798,38 кН∙м²

Стойки и ригель:

№ 16 (ГОСТ 8239 – 89) (I_z = 873 см⁴)

EI = 2,06∙10⁸∙873∙10^-8 =1798,38кН·м²

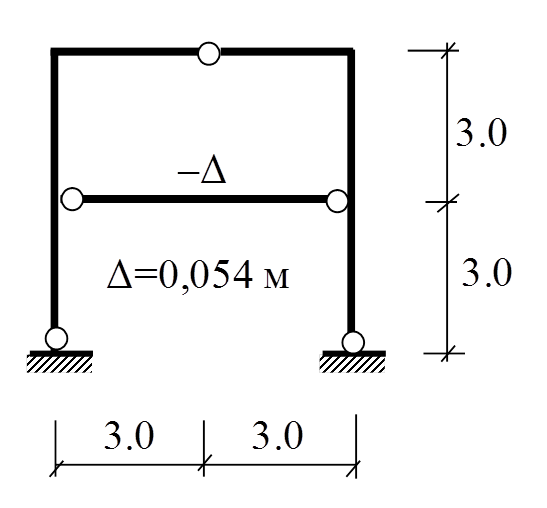

Затяжка: d = 40 мм(A = 12,57 см²)

EА = 2,06∙10⁸∙12,57∙10^-4 = 258 942 кН

EА/ EI = 258 942/1798,38 = 143,98 м^-2

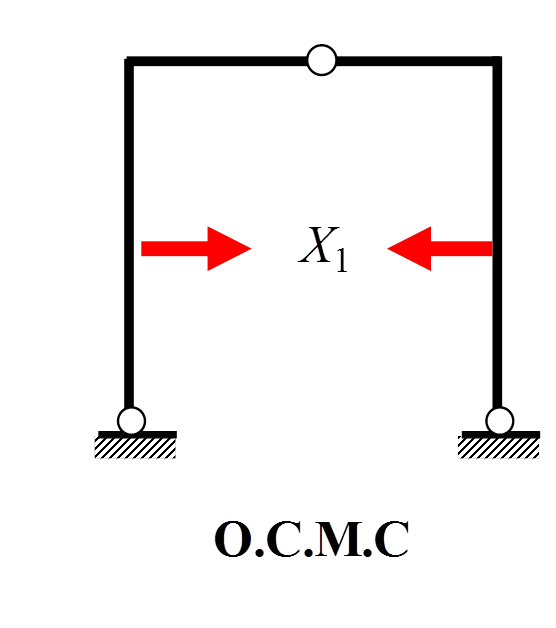

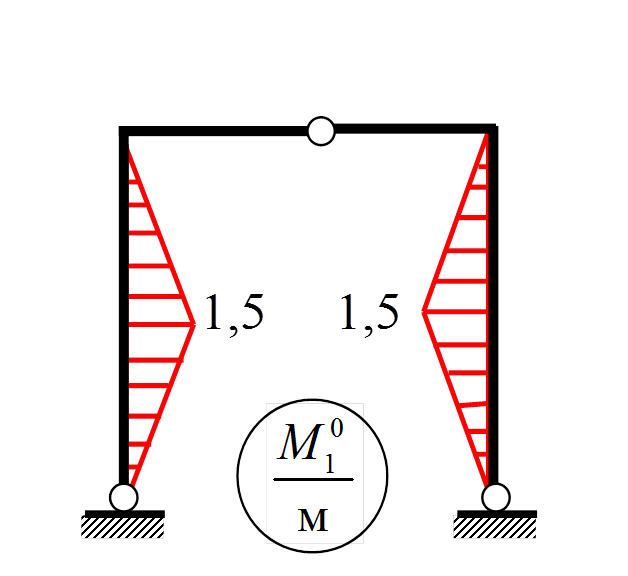

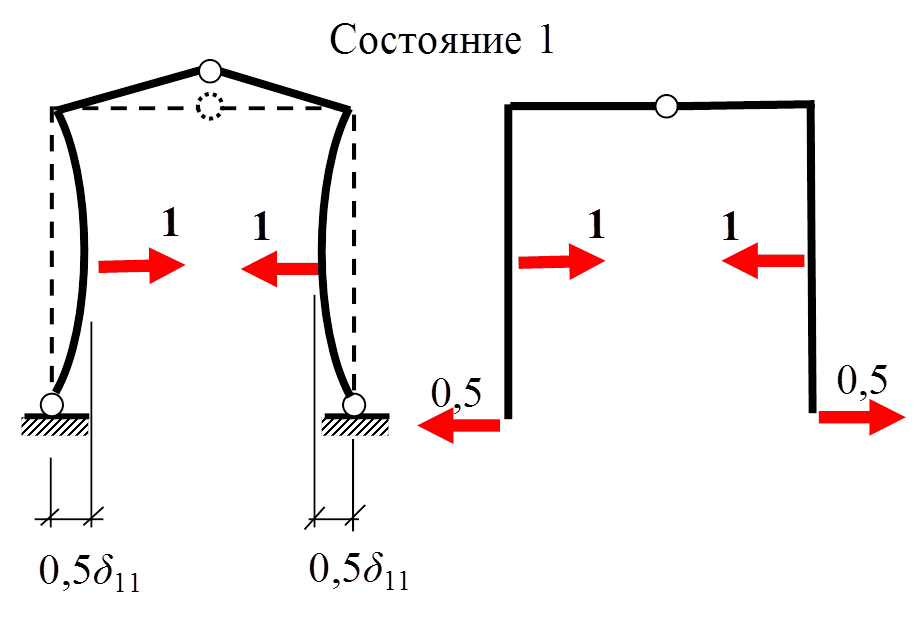

К =2, Ш =5

n _c = 3∙2 – 5 = 1

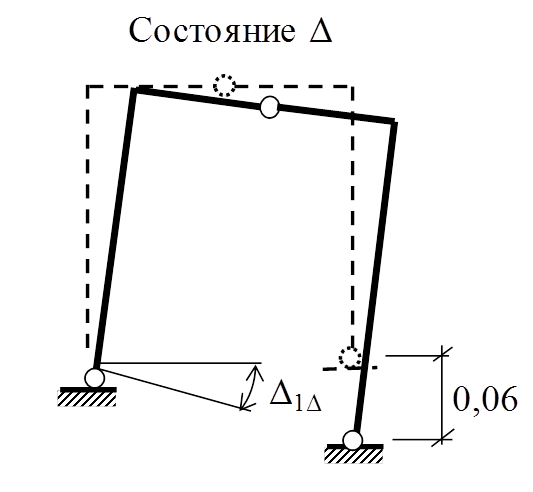

δ₁₁ X ₁ + Δ_1Δ= 0

Δ_1Δ= 1∙(– 0,054)= – 0,054 (м)

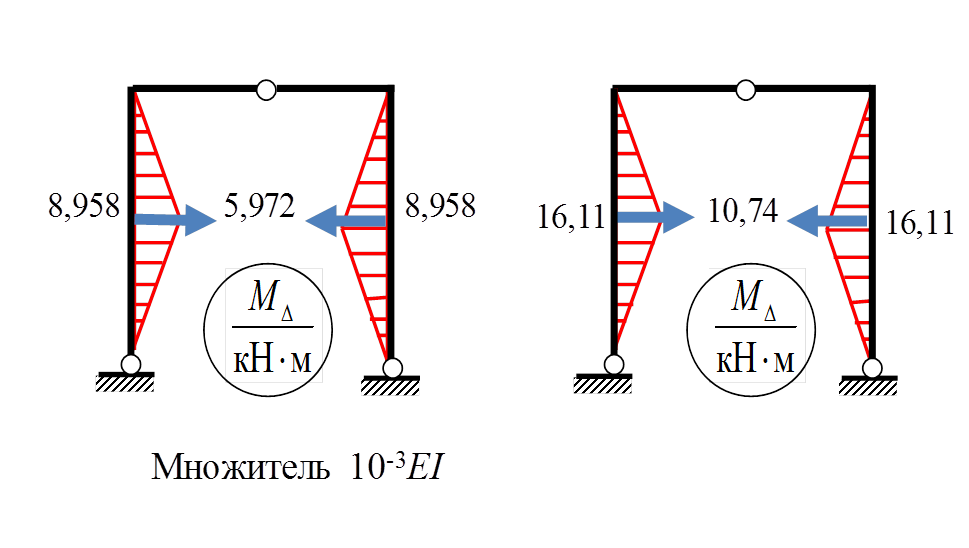

X ₁= – Δ_1Δ / δ₁₁ =

=5,972∙10^-3 EI (кН)
