Общая шина

Виды топологий

Существуют пять основных топологий (рис. 4.1):

- общая шина (Bus);

- кольцо (Ring);

- звезда (Star);

- древовидная (Tree);

- ячеистая (Mesh).

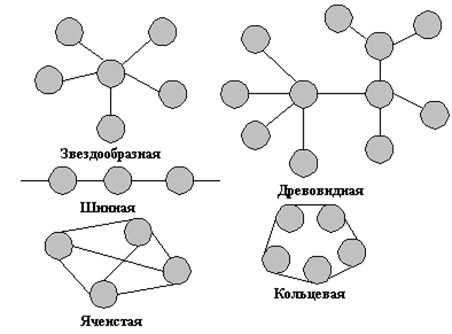

Рис. 4.1 Типы топологий

Общая шина это тип сетевой топологии, в которой рабочие станции расположены

вдоль одного участка кабеля, называемого сегментом.

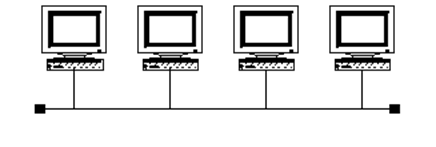

Рис. 4.1 Топология Общая шина

Топология Общая шина (рис. 4.2) предполагает использование одного

кабеля, к которому подключаются все компьютеры сети. В случае топологии

Общая шина кабель используется всеми станциями по очереди. Принимаются

специальные меры для того, чтобы при работе с общим кабелем компьютеры не

мешали друг другу передавать и принимать данные. Все сообщения, посылаемые

отдельными компьютерами, принимаются и прослушиваются всеми остальными

компьютерами, подключенными к сети. Рабочая станция отбирает

адресованные ей сообщения, пользуясь адресной информацией. Надежность

здесь выше, так как выход из строя отдельных компьютеров не нарушит

работоспособность сети в целом. Поиск неисправности в сети затруднен. Кроме

того, так как используется только один кабель, в случае обрыва нарушается

работа всей сети. Шинная топология - это наиболее простая и наиболее

распространенная топология сети.

Примерами использования топологии общая шина является сеть 10Base–5

(соединение ПК толстым коаксиальным кабелем) и 10Base–2 (соединение ПК тонким

коаксиальным кабелем).
