Машины листогибочные трёхвалковые

Фото

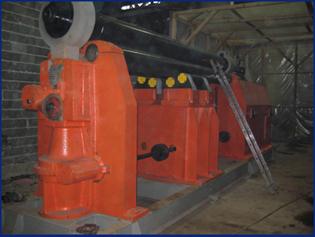

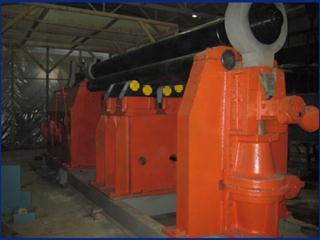

Машина трёхвалковая (ГДР), 20×4000мм

Подгибку кромок осуществляют на кромкогибочных машинах. Трехвалковые вальцы с асимметричным расположением валков позволяют производить почти полную гибку одного края листа. Противоположный край листа остается не подогнутым на величину, равную расстоянию от оси верхнего валка до оси бокового гибочного валка. Для подгибки второго края листа его вынимают из машины и заводят в валки неподогнутым краем.

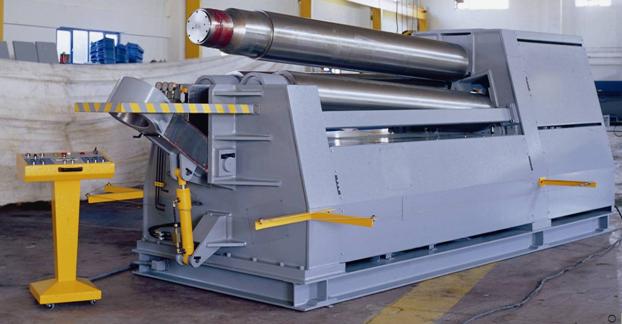

Четырехвалковые вальцы. При вальцовке на четырехвальцовых вальцах предварительной подгибки кромок не требуется, на них можно получать обечайки с подогнутыми краями без съема и перестановки листа (рис. 2.21 и фото) и вальцевать обечайки за один проход.

Вертикальная пара валков зажимает и перемещает заготовку, боковые валки обеспечивают деформацию листа во время гибки. Приводными являются верхний или нижний валок. Положением гибочных боковых валков определяют радиус гибки. Недостатком четырехвалковых машин, по сравнению с трехвалковыми, является большая масса (на 25–40 %), сложность конструкции, более высокая стоимость.
