ПЕРЕДАЧА ВИНТ - ГАЙКА СКОЛЬЖЕНИЯ
(1,0 часа)

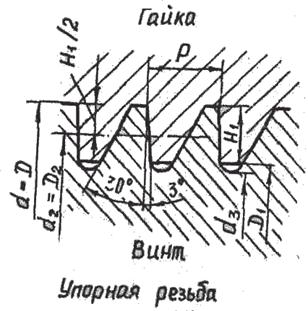

В передачах винт - гайка скольжения при больших осевых силах одного направления обычно применяют упорную резьбу по ГОСТ 10177-82 (рис. 1.8.1), при двустороннем направлении нагрузки - трапецеидальную по ГОСТ 24737-81. Для передач, у которых КПД не имеет существенного значения, а также для особо точных передач преторов применяет метрическую резьбу по ГОСТ 9150-81.
Рис. 1.8.1.
Угол между боковой стороной профиля и перпендикуляром к оси резьбы называют углом наклона боковой стороны и обозначают γ. Значения отношений рабочей высоты профиля резьбы H1 к шагу резьбы Р, называемых коэффициентами высоты резьбы, и углов γ представлены в табл. 1.8.1.
Таблица 1.8.1 - Значения коэффициента высоты резьбы и
угла наклона рабочей стороны профиля резьбы
Тип резьба | Коэффициент высоты резьбы H1 / P | Угол наклона рабочей стороны профиля резьба γ° |
Упорная Трапецеидальная Метрическая | 0,75 0,5 0.54 |
Высоту гайки передачи обозначают HГ, коэффициент высоты гайки – ψH = HГ / d2, где d2 - средний диаметр резьбы. Обычно для неразъемных гаек принимают ψH = 1,2...2,5.
|
|
Винты изготавливают из термически улучшенных или закаленных сталей 40Х, 45 и других, реже - из горячекатаных сталей 45, 35 (для редко работающих, мало ответственных передач).
Гайки - из бронз 010Ф1, А9ЖЗЛ. Гайки мало нагруженных передач при малых скоростях скольжения и гайки неответственных передач выполняют из антифрикционного чугуна АЧС-3 или серого чугуна СЧ 20. В некоторых случаях (редко работающая передача, малые скорости скольжения, необходимость сварки гайки) гайки выполняют из стали 35 или СтЗ.
Механические характеристики материалов определяют по таблицам. (1.2), допускаемое давление в витках резьбы [р] - по табл. 1.8.2.
Таблица. 1.8.2 - Значения допускаемого давления в витках резьбы
передачи винт - гайка скольжения [р]
Материалы | [р], МПа |
Незакаленная сталь - серый чугун | |
Незакаленная сталь - бронза | |
Закаленная сталь – бронза, антифрикционный чугун | |
Сталь - сталь |
