Некоторые свойства центральной проекции

Любая точка местности М на снимке изображается точкой m (рис.1.3). Прямой линии на местности (K-L) в общем случае соответствует прямая (k-l) на снимке. В частном случае, когда прямая линия на местности (D-F) проходит через центр проекции S, она изображается на снимке в виде точки (df).

Рис. 1.3

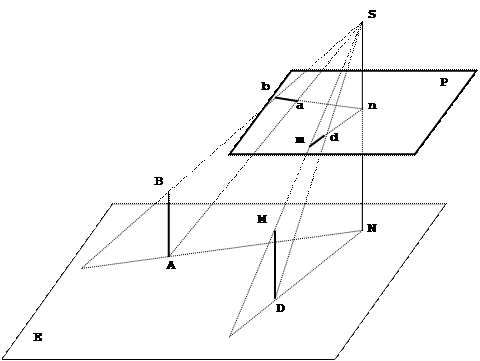

Точка надира n является точкой схода изображений на снимке вертикальных линий объекта (рис. 1.4)

Рис. 1.4

Здесь AB и DM - вертикальные линии на объекте, а ab и dm – их изображения в плоскости снимка P. N – точка надира в предметной плоскости Е.

Если продолжить изображения вертикальных линий ab и dm, то они пересекутся в точке надира n. Для доказательства этого обстоятельства достаточно провести плоскости через вертикальные линии AB и DM и центр проекции S. Так как эти плоскости вертикальные, то они пересекутся по вертикальной линии SN, проходящей через центр проекции S и точку надира n (которая по определению является точкой пересечения плоскости снимка с отвесной линией, опущенной из центра проекции S). Очевидно, что изображения ab и dm вертикальных линий AB и DM находятся на следах пересечения плоскости снимка вертикальными плоскостями SAB и SDM ипересекаются вточке надира n.

Линия действительного горизонта ii является геометрическим местом точек схода i изображений параллельных прямых линий объекта (рис. 1.5).

Построим изображение прямой АВ, расположенной в предметной плоскости Е. Для этого продолжим данную прямую до пересечения с осью перспективы ТТ (линия пересечения плоскости снимка с плоскостью объекта). Полученная таким образом точка Т является одновременно и изображением на снимке. Теперь продолжим линию АВ в обратном направлении до бесконечности. Очевидно, что проектирующий луч, идущий от бесконечно удаленной точки, лежащей на линии, параллелен этой линии и пересекает снимок в точке схода i, лежащей на линии действительного горизонта. Изображение линии на снимке получают в результате соединения точек i и Т.

Аналогично строят изображения других линий. Если они параллельны между собой в плоскости Е, то из изображения на снимке пересекаются в точке схода i.
