Создание цифрового ортофототрансформированного снимка

Рис.1.7

Рис.1.6

Для определения параметров внутреннего ориентирования снимка измеряют координаты изображений координатных меток снимка в системе координат цифрового изображения oC xC yC.

Выбор метода определения параметров внутреннего ориентирования снимка зависят от методики фотограмметрической калибровки съемочной камеры.

Если в результате фотограмметрической калибровки съемочной камеры были определены координаты координатных меток в системе координат съемочной камеры (снимка) Sxyz, то для определения координат точек в системе координат снимка по значениям их координат в системе цифрового изображения используют формулы аффинного преобразования координат:

, (1.8)

которые можно представить в развернутом виде:

. (1.9)

Формулы (1.8) позволяют не только определить положение и ориентацию системы координат снимка в системе координат цифрового изображения, но и учесть систематические искажения снимка, возникающие из-за деформации фотопленки, на которой был получен снимок.

Параметры аффинного преобразования ai, bi можно определить по координатам xc, yc координатных меток снимка, измеренных на цифровом изображении, и значениям координат x,y этих меток в системе координат снимка, полученным при калибровке съемочной камеры.

Для определения параметров ai,bi для каждой метки, измеренной на цифровом изображении, составляют уравнения:

. (1.10)

Полученную систему уравнений решают по методу наименьших квадратов и определяют в результате решения значения параметров ai, bi. Для их определения необходимо не менее 3 координатных меток, не лежащих на одной прямой.

В практике фотограмметрии возникает задача определения

значений координат точек с системе координат цифрового изображения по координатам этих точек, полученным в системе координат снимка. Такое преобразование координат выполняется по формулам:

(1.11)

или

. (1.12)

В формулах (1.11) и (1.12) Ai, Bi – элементы обратной матрицы Р-1.

Значение пиксельных координат точек xp,yp определяют по формулам:

. (1.13)

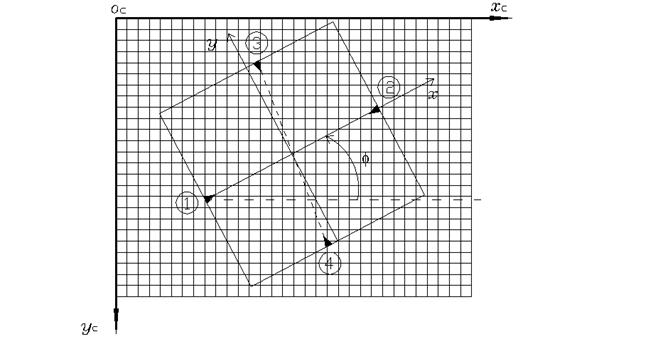

В случае, если при калибровке съемочной камеры определялись калиброванные расстояния между координатными метками lx, ly

(рис.1.7), для определения координат точек в системе координат снимка по измеренным координатам точек в системе координат цифрового изображения используют формулы:

, (1.14)

в которых:

a0, b0 – координаты начала системы координат снимка в системе координат цифрового изображения;

- угол разворота оси х системы координат снимка относительно оси хC системы координат цифрового изображения;

kx, ky – коэффициенты деформации снимка по осям x и y.

Если калиброванные расстояния между координатными метками lx, ly не известны, то для определения координат точек в системе координат снимка используют формулы:

. (1.15)

Значения параметров j, a0, b0, kx, ky определяют по измеренным значениям координат координатных меток в системе координат цифрового изображения системы.

Значение угла определяют по формуле:

, (1.16)

в которой xc1, yc1 и xc2, yc2 – координаты 1 и 2 координатных меток в системе координат цифрового изображения.

Значения коэффициентов kx, ky определяют по формулам:

, (1.17)

в которых:

lx, ly – калиброванные значения расстояний между координатными метками;

xci, yci – координаты координатных меток в системе координат цифрового изображения.

Параметры a0, b0 определяют, как координаты xc, yc точки пересечения прямых линий, проведенных через координатные метки 1-2 и 3-4 по формулам:

, (1.18)

в которых:

.

Для определения координат точек снимка в системе координат цифрового изображения по координатам этих точек в системе координат снимка используют формулы:

, (1.19)

в случае, если калиброванные расстояния lx, ly между координатными метками известны, и формулы:

, (1.20)

в случае если, калиброванные расстояния lx, ly не известны.

Необходимо заметить, что в связи с тем, что система координат цифрового изображения левая, в формулах 1.14 – 1.20 координата yc берется с обратным знаком.

Определение пиксельных координат точек изображения производят по формулам (1.13).

В результате цифрового ортофототрансформирования исходный снимок преобразуется в цифровое изображение местности, представляющее собой ортогональную проекцию местности на горизонтальную плоскость.

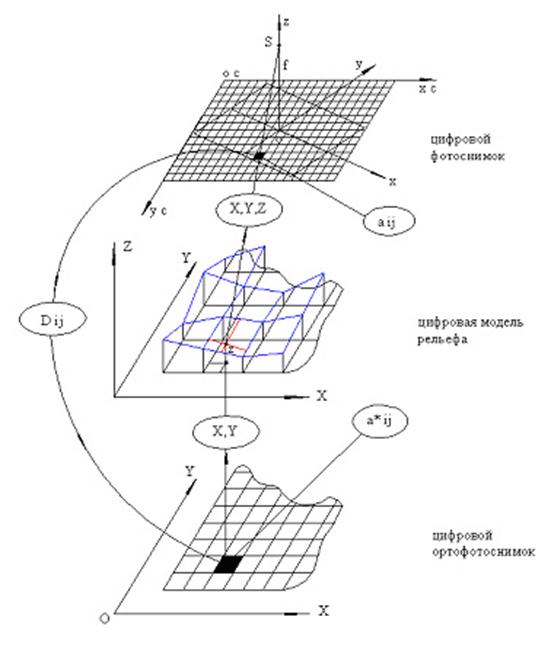

Принципиальная схема цифрового ортофототрансформированния снимков представлена на рис.1.8.
