Назначение и области применения цифрового трансформирования снимков
Цифровое трансформирование снимков
Трансформированием снимков в фотограмметрии называют процесс преобразования исходного снимка объекта в изображение объекта в заданной проекции.
При цифровом трансформировании исходный снимок представляет собой цифровое изображение, получаемое или непосредственно цифровой съемочной системой или путем преобразования аналогового снимка в цифровую форму на сканере.
Основными областями применения цифрового трансформирования являются топография и картография.
При создании и обновлении карт различного назначения по аэрокосмическим снимкам создаются трансформированные изображения местности в проекции карты. Эти изображения могут быть созданы по одиночным снимкам или по нескольким перекрывающимся снимкам. Цифровое трансформирование выполняется с точностью, соответствующей точности предъявляемой действующими нормативными документами к точности карт соответствующего масштаба.
|
|
|
Цифровые трансформированные изображения используют для создания контурной части карт, путем векторизации цифровых изображений в среде CAD или ГИС, а также как самостоятельные картографические документы. В частном случае, если при трансформировании снимков не учитывается влияние кривизны Земли и проекции карты на положение контуров, трансформированное изображение представляет собой ортогональную проекцию местности на горизонтальную плоскость. Такой вид трансформирования называется ортофототрансформированием.
Помимо топографии и картографии, цифровое трансформирование используется для создания по исходным снимкам перспективных изображений местности из заданных точек пространства. Такие изображения используют в военной области, например, в летных тренажерах и в архитектуре - при проектировании различных сооружений.
Цифровое трансформирование применяют также для преобразования стереопар исходных снимков в стереопару снимков идеального случая съемки в системе координат фотограмметрической модели. Такое преобразование выполняется в цифровых стереофотограмметрических системах.
В настоящей главе рассматриваются теоретические основы цифрового фототрансформирования снимков, в частности, методы наблюдения и измерения цифровых снимков и методы создания цифровых трансформированных снимков и фотопланов.
 |
Цифровое изображение хранится в памяти компьютера, в общем случае, в виде прямоугольной матрицы, элементы
которой несут информацию об оптических плотностях или цвете элементарных участков изображения, а номера i строки и j столбца элемента определяют его положение в матрице. Нумерация строк и столбцов матрицы цифрового изображения начинается с нуля.
|
|
|
Рис.1.1
Координаты центров пикселов в левой прямоугольной системе координат цифрового изображения оC xC уC.(рис.1.1), началом которой является левый верхний угол цифрового изображения, определяются в, так называемых, пиксельных координатах (единицей измерения в этом случае является пиксел).
Пиксельные координаты центров пикселов в системе координат цифрового изображения оC хC уC определяют по формулам:
. (1.1)
Для измерения координат точек цифрового изображения его визуализируют на экране дисплея. Если пиксел изображения на
экране дисплея соответствует пикселу исходного цифрового
изображения, то с помощью “мыши” или клавиатуры компьютера можно навести измерительную марку, формируемую в виде цифрового изображения на экране дисплея, на точку изображения с точностью до одного пиксела.
Для получения подпиксельной (субпиксельной) точности можно увеличить матрицу изображения на экране монитора относительно исходного цифрового изображения. В этом случае каждый пиксел исходного изображения будет изображаться матрицей n×n пикселов, численное значение всех элементов a'ij которой будут равны численному значению элемента матрицы исходного изображения.
 |

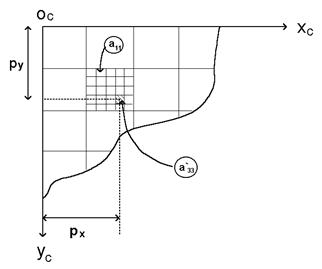

Пиксельные координаты точек увеличенного изображения можно измерить с точностью до 1/n пиксела исходного изображения (рис.1.2.).
