Обратное включение р-п-перехода

При включении p-n перехода в обратном направлении (рис. 1.9) внешнее обратное напряжение U_обр создает электрическое поле, совпадающее по направлению с собственным, что приводит к росту потенциального барьера на

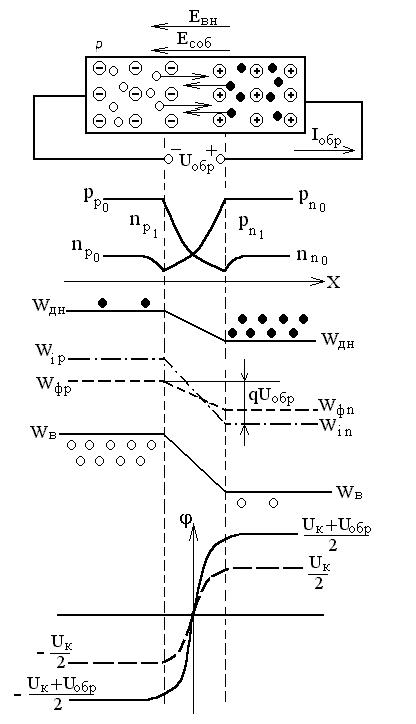

Рисунок 1.9 Обратное включение p-n перехода.

величину U_обр и увеличению относительного смещения энергетических диаграмм на q(U_k + U_обр). Это сопровождается увеличением ширины запирающего слоя, которая может быть найдена из соотношения (1.24) подстановкой вместо U_k величины U_k + U_обр.

. (1.31)

Возрастание потенциального барьера уменьшает диффузионные токи основных носителей (т. е. меньшее их количество преодолеет возросший потенциальный барьер). Для неосновных носителей поле в p-n переходе остается ускоряющим, и поэтому дрейфовый ток, как было показано в п. 1.3.2, не изменится.

Уменьшение диффузионного тока приведет к нарушению условия равновесия, устанавливаемого выражением (1.15). Через переход будет проходить результирующий ток, определяемый в основном током дрейфа неосновных носителей.

Концентрация неосновных носителей у границ p-n перехода вследствие уменьшения диффузионного перемещения основных носителей уменьшится до некоторых значений и . По мере удаления от p-n перехода концентрация неосновных носителей будет возрастать до равновесной. Значение концентрации неосновных носителей заряда на любом удалении x от границ p-n перехода можно рассчитать по следующим формулам, полученным при решении уравнения непрерывности для обратного, включения p-n перехода:

; (1.32)

. (1.33)
