Основные параметры с различными видами ООС

Типовое включение ОУ.

Общие сведения и функциональная схема ОУ.

3. Основные параметры ОУ.

1.Функциональная схема ОУ:

1.2 ОУ являются аналоговыми ИС и используются практически повсеместно. Первые ИС ОУ проектировались по 3-х каскадной схеме.

ДУ – дифференциальный усилитель с ­ Rвх;

УН – усилитель напряжения с ­ Ко ³ 100;

УМ - усилитель мощности с ­ Рвых.

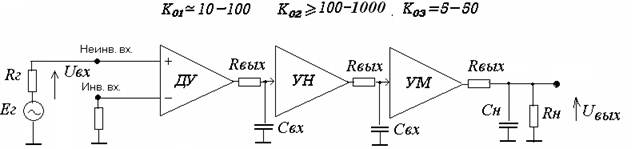

Рисунок 1 - Функциональная схема 3-х каскадного операционного усилителя без ООС

1.3 Современные ОУ обычно строятся по 2-х каскадной схеме, что обеспечивает более высокую устойчивость к возбуждению в широкой полосе частот (ДУ и УН совмещены в таких усилителях и АЧХ имеет не более 2-х изломов с наклоном ≈20 дб/дек).

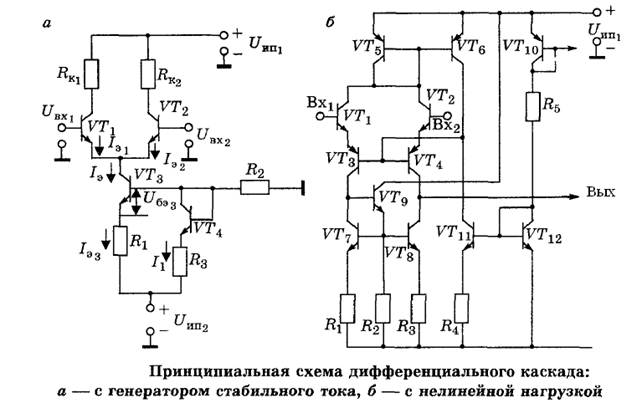

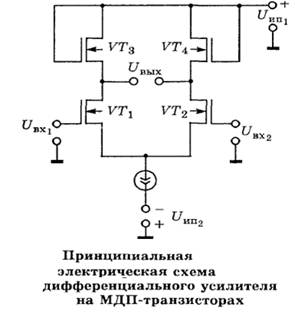

1.4 Современные ДУ представляют собой сложный однокаскадный усилитель с динамической нелинейной нагрузкой и стабилизированными генераторами тока.

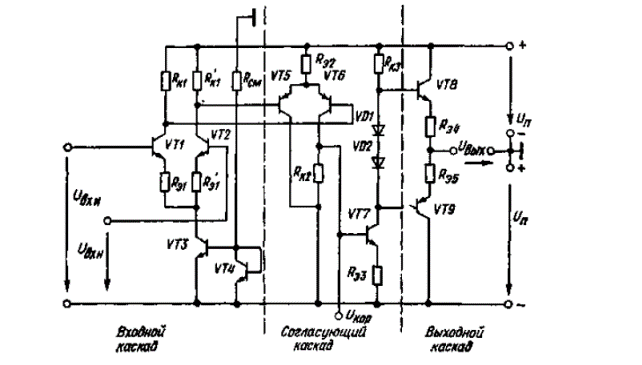

1.5 Упрощенная принципиальная электрическая схема 3-х каскадного ОУ

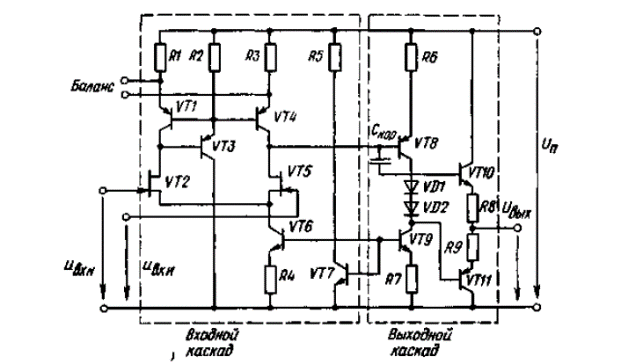

1.6 Упрощенная принципиальная электрическая схема 2-х каскадного ОУ
