Электрические цепи
От источника тока энергия может быть передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприемнику и др. Для этого составляют электрические цепи различной сложности.
Электрическая цепь –__________________________________________
_________________________________________________________________________________________________________________________________________________________Электрические цепи подразделяют на неразветвленные и разветвленные.

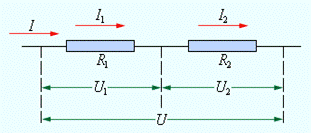

При последовательном________________________________________________
____________________________________________________________________________
_____________________________________________________________________.
При таком соединении проводников сила тока ___________________________
_____________________________________________________________________
По закону Ома, напряжения U1 и U2 ________________________________
____________________________________________________________________________
_____________________________________________________________________Общее напряжение U на обоих проводниках равно ________________________________
__________________________________________________________________________________________________________________________________________________
Отсюда следует: _________________________________________________
При последовательном соединении полное сопротивление цепи _________________________________________________________________________________________________________________________________________________________ Этот результат справедлив для любого числа последовательно соединенных проводников.
|
|
|
При параллельном соединении _________________________________________
При таком соединении напряжения U1 и U2 на обоих проводниках ____________
_________________________________________________________________________________________________________________________________________________________
Сумма токов I1 + I2, протекающих по обоим проводникам, _______________
________________________________________________________________________
Этот результат следует из того,__________________________________________
_____________________________________________________________________.
Следовательно, I = _________________________
Записывая на основании закона Ома ___________________________________
Получим ________________________________________________________________
При параллельном соединении проводников величина, ___________________
___________________________________________________________________________________________________________________________________________________
Этот результат справедлив для любого числа параллельно включенных проводников.

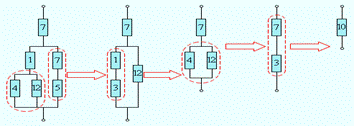

Формулы для последовательного и параллельного соединения проводников позволяют во многих случаях рассчитывать сопротивление сложной цепи, состоящей из многих резисторов. На рис. 1.9.3 приведен пример такой сложной цепи и указана последовательность вычислений.
Рисунок 1.9.3.
Задание: Рассчитать сопротивление сложной цепи. Сопротивления всех проводников указаны в Омах (Ом).
Следует отметить, что далеко не все сложные цепи, состоящие из проводников с различными сопротивлениями, могут быть рассчитаны с помощью формул для последовательного и параллельного соединения. На рис. 1.9.4 приведен пример электрической цепи, которую нельзя рассчитать указанным выше методом.
|
|
|
Рисунок 1.9.4.
Пример электрической цепи, которая не сводится к комбинации последовательно и параллельно соединенных проводников
