Рассмотрим нахлесточные клеевые соединения. Обозначение соединения показано на рис. 3.3.1. Зная о применяют при склеивании по замкнутому контуру.

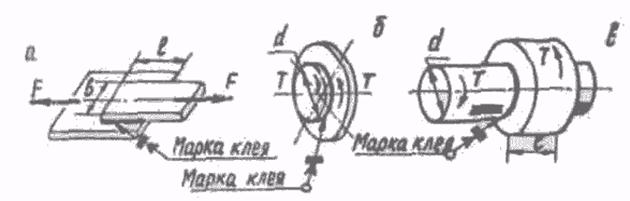

Рис. 3.3.1.
Механические характеристики клеевых соединений, выполненных с помощью наиболее часто используемых для склеивания металлов клеев, приведены в табл. 3.3.1.
Таблица 3.3.1 - Механические характеристики клеевых соединений
при склеивании металлов
Клей | Временное сопротивление, кПа | |
прг отрыве, σВР | при сдвиге, τВ.С. | |
Эпоксидный (ЭД-5, ЭД-6, ЭД-40) Полиуриетановый (ПУ-2) | 34,5 |
Прочность соединения зависит от материалов деталей, качества поверхности, температуры среды, толщины слоя клея (оптимальная величина 0,05...0,15 мм) и ряда других факторов. По временем прочность снижается из-за изменения механических свойств клея при его старении. В силу этого при определения допускаемых напряжений соединения принимают коэффициент запаса s по отношению к предельным характеристикам s = 3...5.
[τ]СР = τВ.С. / s, [σ]Р = σВР / s
Расчет ведут по известным зависимостям курса "Сопротивление материалов".
|
|
На рис. 3.3.1 показаны соединения, в которых склеивание произведено по всей поверхности соприкосновения соединяемых деталей. Условия прочности для этих соединений:
а) τ = F / b * l ≤ [τ]СР
б) τ = T * 103 / WP = T * 103 / (0,2 * d3) ≤ [τ]СР
в) τ = T * 103 / (π * d2 * l /2) ≤ [τ]СР
КОНТРОЛЬНЫЕ ВОПРОСЫ
s Где и когда применяются сварные соединения?
s Каковы достоинства и недостатки сварных соединений?
s Каковы основные группы сварных соединений?
s Как различаются основные типы сварных швов?
