Равномерный прокат

Рисунок 10

Равномерный прокат - равномерный круговой предельный износ колеса в плоскости круга катания. Естественный износ в пределах допускаемого возникает за счет деформации металла и истирания поверхности катания при взаимодействии колеса с рельсом, а также истирания от воздействия на колесо тормозных колодок.

Запрещается равномерный прокат по кругу катания:

1) При скоростях движения свыше 120 км /час - до 140 км/час: у пассажирских вагонов более 5 мм;

2) мм от внутренней грани колеса, для чего риска на сухаре 3 движка 2 должна совпасть с контрольной риской 4 основания шаблона 1. Шаблон опорной ножкой 5 установить на вершину гребня, прижать вертикальную грань шаблона и лапку 6 шаблона 1 к внутренней грани обода колеса, опустить вертикальный движок сухаря 2 до соприкосновения с поверхностью катания колеса и произвести считывание показаний по шкале движка и нониусу.

Принцип измерения по шкале нониуса смотри далее в разделе «Порядок проведения измерений ползуна (выбоины), навара, кольцевой выработки».

При скоростях движения до 120 км/час:

- у пассажирских вагонов в поездах дальнего следования более 7 мм;

- у пассажирских вагонов в поездах местного и пригородного сообщения более 8 мм;

- у вагонов рефрижераторного парка и грузовых вагонов более 9 мм;

3) При скоростях свыше 120 км/ч:

- у колесных пар с приводом от торца шейки оси более 4 мм.

4) При подготовке под погрузку у грузовых вагонов более 8,5 мм

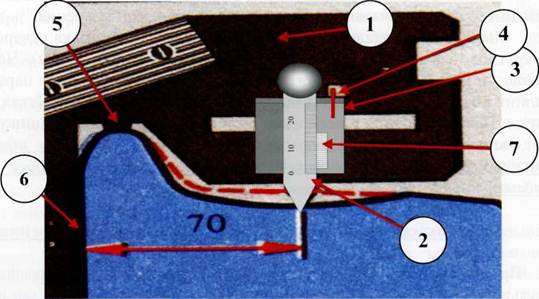

Величину проката определяют (см. рис. 10) с помощью вертикального движка 2 сухаря 3 шаблона 1 по кругу катания, который устанавливается на расстоянии 70

НЕРАВНОМЕРНЫЙ ПРОКАТ

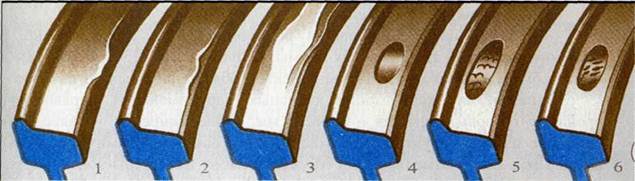

К признакам неравномерного проката колес (рис. 11) относятся:

1- местное уширение обода, сужение или смятие фаски; 2 - неравномерный круговой наплыв на фаску; 3 - местное уширение дорожки качения; 4, 5 - закатавшийся ползун; 6 - закатавшийся «навар».

Неравномерный прокат неодинаковый прокат, измеренный в 3-х различных сечениях. Это своего рода эллипс колеса, при котором ударов колес по рельсу не будет. Неравномерный прокат возникает вследствие неравномерного износа поверхности катания из-за развития поверхностных дефектов и неоднородности свойств материала.

Характерными признаками неравномерного проката являются:

- раздавливание - местный (по длине) наплыв металла на наружную грань обода в зоне фаски

- местное сужение или смятие фаски;

- неравномерный круговой наплыв металла на фаску;

- местное уширение дорожки качения;

- наличие закатывающихся ползунов и «наваров», трещин и выщербин в сочетании с местным уширением дорожки качения или раздавливанием обода.

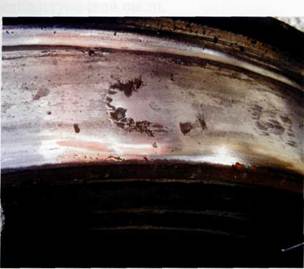

Закатавшийся ползун с выщербиной

Технически доказано, что неравномерный прокат, это:

- 98% - трещин ободов и дисков

- 98% - падений триангеля

- В 6 раз чаще разрушается роликовая букса, следовательно, если
неравномерный прокат в пределах нормы, допустим 1,5 - 1,9 мм, то более двух
месяцев букса не проходит, с таким дефектом обязательно выйдет из строя.

Запрещается эксплуатация колесных пар, имеющих неравномерный прокат: у грузовых вагонов - более 2 мм; у пассажирских - более 2 мм, а колесные пары с редуктором от торца шейки оси и шкивами ТРКП, ТК-2 -более 1 мм. Вагон отцепляется в текущий ремонт для смены колесной пары с последующей ее обточкой и производством полного или обыкновенного освидетельствования. Наличие неравномерного проката выявляется по взаимосвязанным неисправностям, таким как, следам трения на фрикционной планке, клине амортизатора, пружинном комплекте, валике подвески башмака, валике мертвой точки, валике распорной тяги, по ослаблению пояса крепления бака цистерны, по сдвигу пружин и т.д. ОРВ (ОВ) должны помнить, что неравномерный прокат способствует появлению трещин ободов и дисков колес, может привести к разрушению буксового узла, падению триангеля на путь.

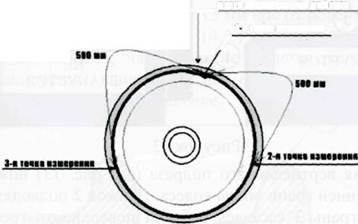

ИЗМЕРЕНИЕ неравномерного проката производится абсолютным шаблоном в местах повышенного видимого износа колеса, т.е. в сечении с видимым максимальным износом. Для определения его величины дополнительно производят измерения рядом с этим сечением с каждой стороны на расстоянии до 500 мм (см. рис 12). Величина дефекта определяется, как разность результатов этих измерений (от большего значения числа вычитается меньшее). Максимальное значение разности результатов измерений принимается за действительную величину неравномерного проката.

Например: 1-я точка 9 мм, 2-я точка 6 мм, 3-я точка 7 мм.

9 мм - 6 мм = 3 мм неравномерный прокат

Рисунок 12

Обычно в эксплуатации находятся колёсные пары, условно подразделяемые на три категории:

а) с фаской - если колёсная пара с фаской, достаточно посмотреть на фаску по кругу колеса, Например толщина фаски 8 мм, а в месте неравномерного проката толщина 4 мм, то неравномерный прокат условно 4 мм отчётливо виден невооружённым глазом.

б) без фаски - если колёсная пара без фаски, то в месте неравномерного проката будет раскатан обод, т.е. местное увеличение обода. Толщина этого увеличения и есть условная величина неравномерного проката.

в) с незначительным сплошным отдавом - Если колёсная пара со сплошным отдавом, а толщина отдава условно 2 мм, то на месте неравномерного проката толщина отдава будет значительно больше, например 6 мм. Это значит, величина неравномерного проката условно 4 мм.

Эти описанные способы позволяют выявить неравномерный прокат практически без специального шаблона, даже не делая протяжки.

ВЕРТИКАЛЬНЫЙ ПОДРЕЗ ГРЕБНЯ

Вертикальный подрез гребня (подрез на гребне более допускаемого) - неравномерный по поперечному профилю круговой износ, при котором угол наклона профиля боковой поверхности гребня приближается к 90°, а радиус перехода от гребня к уклону 1:20 уменьшается до 8-12 мм.

Причины возникновения вертикального подреза гребня те же, что и при возникновении неисправности колеса - тонкий гребень. В эксплуатации вертикальный подрез не допускается высотой более 18 мм.

Наличие под вагонами колесных пар с вертикальным подрезом гребня может привести к сходу вагонов с рельсов при противошерстном движении их по стрелочному переводу.

Рисунок 13

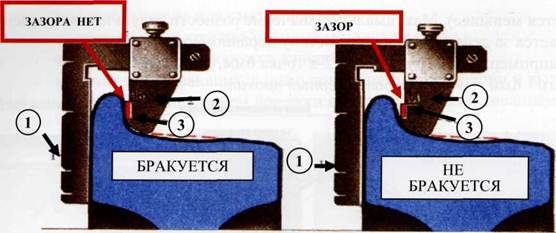

Для измерения вертикального подреза (см. рис. 13) ножку 1 табло прижимают к внутренней грани обода колеса. Движок 2 подводят к гребню та чтобы браковочная грань 3 касалась рабочей поверхности гребня, а нижняя поверхность ножки движка рабочей поверхности катания колеса. Если браковочная грань 3 движка 2 соприкасается с поверхностью гребня полностью или хотя бы кромкой с отметкой 18, такую колесную пару бракуют. Если между гребнем и браковочной гранью движка шаблона у отметки 18 имеется зазор, колесную пару не бракуют.

ОСТРОКОНЕЧНЫЙ НАКАТ ГРЕБНЯ

Остроконечный накат гребня колеса - механическое повреждение, которое характеризуется образованием выступа по круговому периметру гребня в месте перехода его изношенной боковой поверхности к| вершине. Остроконечный накат возникает в результате пластической деформации поверхностных слоев металла гребня в сторону его вершины из-за высокого контактного давления и интенсивного трения в месте взаимодействия с головкой рельса (Рис. 14.1.).

Этому способствует ненормальная работа колесной пары, вызванная причинами, которые приводят к возникновению повышенного износа и подреза гребня колеса.










Рисунок 14.1.

Данными причинами являются: ненормальная работа колесной пары, неправильная установка ее в тележке, значительная разница диаметров колес на одной оси, длительная работа на пути с крутыми кривыми, изгиб оси, перекос рамы тележки, неправильная посадка колес на ось.

Рабочей частью гребня классифицируется поверхность, расположенная в границах 2 мм от вершины «а» и 13 мм «б» от поверхности катания. (Рис. 14.1. и 14.3). Острая кромка 4 (см. рис. 14.2.) в вершинных (нерабочих) частях гребня, не имеющего подреза, чаще всего не является эксплуатационным дефектом и классифицируется наплывом, не представляющим угрозы безопасности движения, и не подлежит браковке.







Рисунок 14.1.



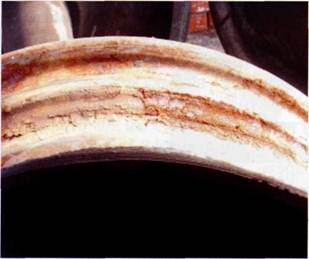

СТУПЕНЧАТЫЙ ПРОКАТ

Ступенчатый прокат это неравномерный по профилю круговой износ, при котором на поверхности катания образуется ярко выраженная ступень. Ступенчатый прокат возникает при смещении пятна контакта колеса и рельса в сторону фаски в основном из-за несимметричной посадки колес на ось, большой разницы диаметров колес по кругу катания, неправильной установки колесной пары в тележке или перекоса рамы тележки.

Ступенчатый прокат является редкой неисправностью и наблюдается, как правило, на одном колесе колесной пары, другое же часто имеет либо повышенный износ, либо вертикальный подрез гребня. При наличии вертикального подреза гребня - на другом колесе у этой колесной пары может быть ступенчатый прокат 3 (см. рис. 14). Необходимо осмотреть гребень, так как. вертикальный подрез 2 может вызвать появление и остроконечного наката 1 на участке сопряжения подрезанной части гребня с его вершиной. Такая колесная пара должна быть изъята из эксплуатации.

Наибольшая глубина ступенчатого проката находится на расстоянии 25— 30 мм от круга катания в сторону фаски. Колесные пары со ступенчатым прокатом исключаются из эксплуатации по нормам предельного равномерного проката, но чаще - по подрезу гребня на другом колесе.
