На рис. 4.5а приведена схема короткой пассивной шины S (short passive S bus), к которой могут подключаться до восьми различных терминалов на произвольном расстоянии друг от друга. При этом максимальная длина кабеля пассивной шины составляет не более 200 м.
Отдельный терминал (рис. 4.5б) может подключаться к блоку NT по схеме шины S типа "точка-точка" на расстоянии до 1 км. Фактором ограничения здесь выступает затухание в кабеле, которое не должно превышать 6 дБ.
В случае необходимости выноса группы терминалов (рис. 4.5в) используется схема расширенной пассивной шины S (extended passive S bus), длина которой может достигать 500 м, при подключении всех терминалов к шине в пределах 50 м. Конструктивно шина S представляет собой четырехпроводную кабельную линию с подключением терминалов к интерфейсу S через разъем RJ-45 стандарта DIS 8877.

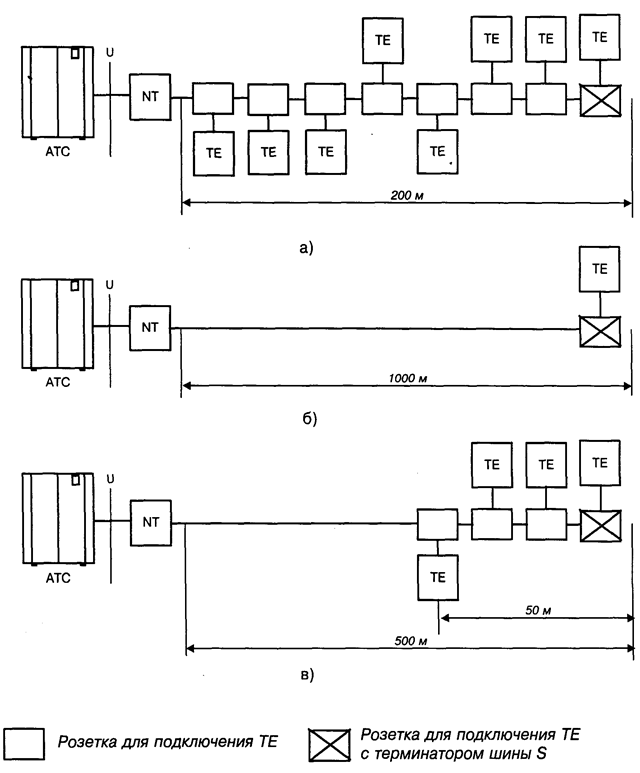

Рисунок 3. Схемы построения шины S в ISDN сетях
