Данные для построения секторной диаграммы

Таблица 11.2

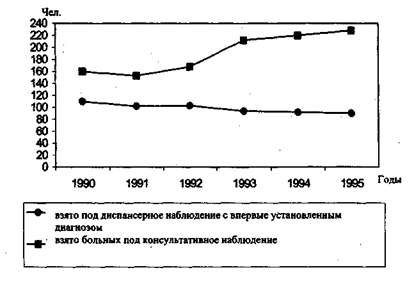

Психические расстройства на 100 000 человек взрослого населения Российской Федерации за период 1990—1995 гг.

Помимо коммерческой (торговой) и медицинской линейные диаграммы могут применяться и в других видах статистики, напри­мер, статистики финансов. На схеме 11.8 графически показан дефи­цит федерального бюджета Российской Федерации за девять меся­цев 1995 г.

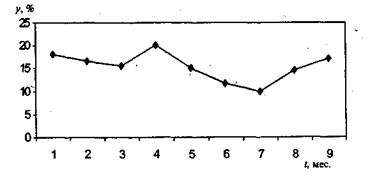

Схема 11.8

Дефицит федерального бюджета в 1995 г. (на начало месяца, в % к общей сумме расходов)

Особо следует подчеркнуть то, что графики позволяют осуществлять систематическое наблюдение за выполнением установленных заданий, которое необходимо для осуществления оперативного руководства. График выполнения задания строится по типу ленточной диаграммы. Он изображается на специальной сетке. В левой части сетки указывается наименование фирм, компаний, предприятий, организаций, по которым осуществляется контроль за ходом выполнения задания. В правой части широкими полосами заполняются периоды времени (15-дневки, месяцы, кварталы), которые соответствуют периодам задания.

Для иллюстрации контрольного графика возьмем выполнение задания по двум коммерческим торговым фирмам («Бест» и «Золотой век»), входящим в холдинг¹⁶ «Перспектива». Задание розничного товарооборота на квартал фирме «Бест» было установлено 22000 тыс. руб., второй фирме «Золотой век» - 20000 тыс. руб. (табл. 11.1).

Таблица 11.1

Выполнение задания розничного товарооборота фирмами «Бест»,

«Золотой век» по 15-дневкам (нарастающим итогом с начала квартала)

Показатели	Апрель	Май	Июнь	Задание
	на	на	на	на	на	на	на II
	15/IV	1/V	15/V	1/V1I	15/VI	1/VII	квартал
А
Фирма «Бест»:
тыс. руб.
% к квартальному
заданию	11,4	23,2	36,0	50,5	70,9	98,1
Фирма «Золотой
век»: тыс. руб.
% к квартальному
заданию	11,5	25,5	39,0	54,5	78,5	114,0

¹⁶Холдинг — компания в группе компаний, владеющая акциями в других компаниях, которые обычно являются ее дочерними компаниями.

Изобразим эти данные на графике по отдельным 15-дневкам. В квартале шесть 15-дневок и поэтому каждая соответствует 16,7%

Схема 11.9

График выполнения задания розничного товарооборота фирм «Бест», «Золотой век»

Название фирмы	1/IV-15IV	16/IV-1/V	1/V- 15/V	16/V-1/VI	1/VI- 15/VI	16/VI- 1/VII
Фирма «Бест» Фирма «Золотой век»	11,4 ------> ------> 11,5	23,1 ------> ------> 25,5	36,0 ----->-- ------> 39,0	50,5 --->--------------> 54,5	70,9 ------>----------> 78,5	98,1 ------> -------	---->-114,0

Выполнение задания за каждую 15-дневку обозначается знаком (>). Этот график наглядно показывает ход выполнения задания.

На этой диаграмме мы имеем возможность изобразить не только ход выполнения задания в целом за квартал, но и по каждой 15 дневке в отдельности.

Из диаграммы следует, что задание розничного товарооборота выполняется неравномерно.

Недостаточно организованно, неритмично выполняется квартальное задание розничного товарооборота нарастающим итогом больше всего это проявляется в первые четыре 15-дневки (апрель май). Отставание в темпах выполнения задания особенно видно по фирме «Бест». Несмотря на то, что темпы выполнения задания в июне резко возросли, задание за квартал она выполнила только на 98,1%.

Вторая фирма «Золотой век» имеет более длинные отрезки выполнения задания, однако заметна неравномерность в его выполнении. В результате очень напряженная торговля в июне. В целом за квартал задание было выполнено на 114%, и линия вышла за границу квартальной линии на 14%, т.е. приблизительно почти на целую 15-дневку.

Секторные, или групповые, диаграммыприменяются в основном для отображения показателей структуры изучаемого явления. Секторная диаграмма — это круг, который делится радиусам на отдельные сектора. Каждый сектор занимает какую-то часть от всего (целого) круга и наносится пропорционально удельному весу части. В таких секторных диаграммах более наглядно отображается структура явления, так как в круговых диаграммах длина графического образа не проявляется и поэтому не влияет на восприятие.

Изобразим с помощью секторной диаграммы изменение распределения розничного товарооборота Российской Федерации по формам собственности за 1994 и 1995 гг. Вначале вычерчиваем два одинаковых по площади круга. Площадь каждого круга = 100%, или 360°. Следовательно, 1% = 3,6°.

Исходные данные для построения нашей диаграммы следующие:

Годы	Удельный вес, %
	розничный товарооборот предприятий государственной формы собственности	розничный товарооборот предприятий негосударственной формы собственности

Находим углы для первого круга (1994 г.). Площадь сектора розничного товарооборота предприятий негосударственной формы собственности 306° (85 • 3,6); государственной формы собственнос­ти — 54° (360° — 306°).

Аналогично определяем площадь секторов второго круга (1995); получаем для товарооборота предприятий негосударствен­ной формы собственности 313,2°, для предприятий государственной формы собственности — 46,8°.

При помощи транспортира построена секторная диаграмма.

Схема 11.10
