Статистические карты

В ряде случаев в статистических исследованиях применяют картограммы и картодиаграммы. Их применение связано с более наглядным изображением экономико-географической характеристики изучаемых явлений. Они показывают размещение изучаемого явления по определенной территории — району, муниципальному округу, области и т.п.

Картограмма — это такая статистическая карта, на которой распределение изучаемого признака по территории отображено условными знаками (точками, штриховкой и т.д.), соответствующими определенным интервалам значений величины этого признака. Эти знаки размещаются внутри контура каждого района соответственно среднему значению показателя по данному району. Картограмма применяется в тех случаях, когда возникает необходимость показать территориальное распределение какого-нибудь одного статистического признака между отдельными для выявления закономерности этого распределения. Картограммы бывают фоновыми и точечными. Наибольшее распространение имеют фоновые картограммы, которые делятся на хорохроматические карты и карты хороплеты (от греч. «хорос» — пространство).

Хорохроматические карты — это картограммы, которые относятся к наиболее легко воспринимаемым. Они лишь показывают, где распространено то или иное явление или объект и на какой площади, и не содержит иных количественных сведений. Такие кар­тограммы применяются главным образом для показа использования земель. Каждый вид использования территории передается или оп­ределенной закраской, или определенной штриховкой. Поэтому хо­рохроматические карты иногда называют «картами многокрасочно­го фона». Карты хороплет— это своего рода распространение гис­тограмм в область пространственной организации, поскольку сово­купность сгруппированных данных размещена здесь с помощью карты по ареалам (схема 11.13).

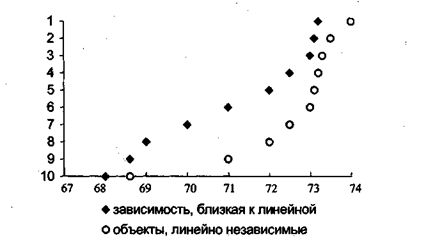

Схема 11.13

Распределение объекта по интенсивности изучаемого признака объекта и рангу объекта (ранговая корреляция)

При составлении карты хороплет выполняются три операции. Во-первых, всю совокупность данных, исходя из ее содержательного смысла, расчленяют на группы.

Во-вторых, все группы привязывают к ячейкам территории, по которым проводился первоначальный сбор данных.

В-третьих, выделенные группы показывают на карте в карто-графической корректной форме.

Часто вместо раскраски применяется штриховка различной интенсивности.

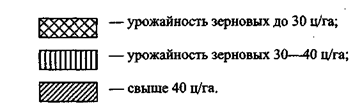

Пример. Имеются данные об урожайности по 10 условным районам; до 30 ц/га — три района; 30-40 ц/га — пять район свыше 40 ц/га — два района. Требуется построить фоновую картограмму. Обозначим:
