Диэлектрическая релаксация.
ДИЭЛЕКТРИКИ. ПОТЕРИ.
Соотношения между потерями проводимости и диэлектрическими потерями выражаются обычно либо комплексной диэлектрической проницаемостью ε, либо тангенсом угла потерь tgδ.
(1)
(2)
где ε ´´ - характеризует потери, а σ – активная проводимость, учитывающая оба вида потерь.
Рассмотрим процессы при подаче напряжения на конденсатор (рисунок 1). Будем различать «быстрые» и «медленные» поляризационные процессы. Пусть к диэлектрику в момент приложено поле .
Рисунок 1 - Схема включения диэлектрика
В момент приложения напряжения происходит резкий скачок электрического тока, обусловленный установлением «быстрых» типов поляризации и зарядкой емкости-конденсатора (участок 1). К «быстрым» видам поляризации, характерным для идеальных монокристаллов-диэлектриков, можно отнести электронную, ионную и дипольную поляризации.
Затем во многих диэлектриках наблюдается плавное уменьшение тока со временем (участок 2). При этом происходит установление «медленных» типов поляризации.
Обычно «быстрые» процессы поляризации представляют собой различные виды упругой, а более медленные — тепловой (релаксационной) поляризации.
а – Зависимость внешнего поля от времени;
б – зависимость плотности тока от времени
Рисунок 2 - Зависимость плотности тока от времени в диэлектрике с потерями
Последние часто определяются реальной дефектной структурой диэлектрика (например, тепловая электронная поляризация связана с наличием точечных дефектов — ловушек — и с перераспределением «свободных» электронов между ними под влиянием электрического поля; аналогичную природу имеет ионная тепловая поляризация) или возникают при слабой связи поляризованных частиц (молекулярных диполей) со структурой диэлектрика (дипольная тепловая поляризация, например, характерно проявляет себя в процессе фазового перехода воды «жидкость - твердое тело»).
Через некоторое время ток снижается до постоянного значения, называемого током насыщения (участок 3) и связанного с малой, но конечной проводимостью.
Вообще, термином «релаксация» принято обозначать процесс возвращения в состояние термодинамического равновесия некоторой макроскопической системы, выведенной из такого состояния. При релаксационной поляризации после включения электрического поля ослабляется хаотическое тепловое движение слабосвязанных ионов, электронов, молекулярных диполей: часть из них оказывается закрепленной электрическим полем в позициях, соответствующих поляризованному состоянию. После выключения поля за счет тепловых колебаний решетки хаотическая ориентация диполей постепенно восстанавливается, благодаря чему через некоторое время исчезает поляризованное состояние.
Пусть в постоянном электрическом поле возникла и установилась поляризация . Если поле выключить в момент времени , поляризация вследствие релаксационных механизмов будет уменьшаться постепенно (рисунок 3).

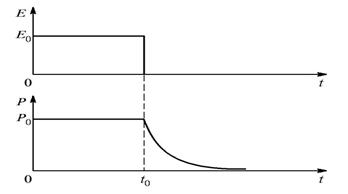

Рисунок 3 - Релаксация поляризации диэлектрика
Будем считать, что скорость уменьшения поляризации во времени пропорциональна ее начальному значению:
(1)
Это предположение основано на известном из термодинамики положении о том, что скорость приближения системы к равновесию пропорциональна величине отклонения от равновесного состояния.
Тогда можно представить (1) явным образом:
(2)
где — время релаксации: коэффициент, имеющий размерность времени и зависящий от свойств диэлектрика и температуры.
Решение обыкновенного дифференциального уравнения первого порядка (2) хорошо известно:
(3)
Если к диэлектрику приложено переменное электрическое поле, то изменение поляризации во времени можно описать уравнением:
(4)
где — некоторый коэффициент. Решение (4) будем искать в виде:
(5)
Подстановка (5) в (4) дает:
(6)
Подставляя (6) в (5), получим:
(7)
Первый член, описывающий переходный процесс установления поляризации, будет стремиться к нулю при , вследствие чего стационарное решение имеет вид
(8)
Суммарная поляризация диэлектрика, помимо рассмотренного «теплового» вклада , обязательно будет включать в себя и упругие механизмы поляризации. Рассмотрим наиболее простой случай, когда из упругих типов поляризации диэлектрик имеет только электронную, существование которой обязательно в любом диэлектрике. Учитывая то, что
получим:
(9)
где — диэлектрическая восприимчивость для электронной поляризации.
Поэтому диэлектрическую проницаемость (9), которая в данном случае является комплексной величиной, представим так:
(10)
Неизвестный коэффициент в соотношении (10) можно исключить, если предположить, что нам известна величина — статическая диэлектрическая проницаемость, которая измеряется на низких частотах стандартным методом диэлектрического конденсатора. Тогда из (10) следует, что статическая диэлектрическая проницаемость должна иметь вид
(11)
Используя (11), представим (10) в форме
(12)
Соотношение (12) имеет большое значение в теории релаксации и потерь диэлектриков и было получено П. Дебаем. Оно описывает дисперсию (частотную зависимость) тепловой (релаксационной) поляризации.
Выделим из (12) действительную и мнимую части:
(13)
(14)
Действительная часть (13) представляет собой диэлектрическую проницаемость диэлектрика с тепловой поляризацией и дает явный вид дисперсии
(релаксационный диэлектрический спектр0

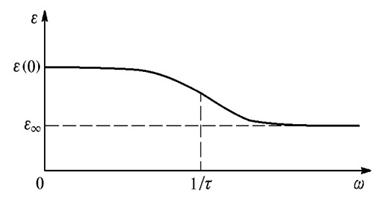

Рисунок 4 – Релаксационный диэлектрический спектр
Мнимая часть комплексной диэлектрической проницаемости (14) является одной из физических характеристик потерь диэлектрика.
Диэлектрическая проницаемость снижается по мере увеличения частоты, в особенности в частотном диапазоне вблизи . Легко показать, что это значение соответствует перегибу кривой . Такая дисперсия называется релаксационной.
Для модели, когда среда может быть представлена в виде смеси двух компонент: сухого диэлектрика с диэлектрической проницаемостью и воды, проницаемость которой является функцией частоты, температуры Т и солености S
(15)
диэлектрическая проницаемость определяется из уравнения
(16)
где - объемное содержание воды в смеси.
