Основные элементы лазерных сканирующих устройств

Структура и принцип работы лазерных фотонаборных автоматов.

Лазерные фотонаборные автоматы структурно можно разделить на управляющее и лазерное сканирующее устройства.

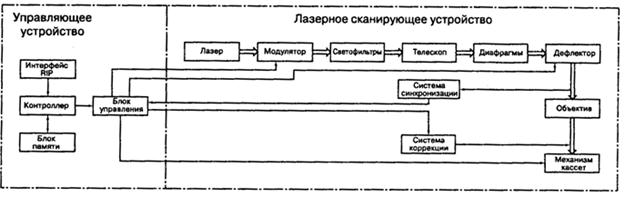

Рис. 10.1. Структурная схема лазерного фотонаборного автомата.

Управляющее устройство осуществляет ввод информации об изображении полосы или полноформатного печатного листа издания в виде матрицы экспонирования и формирует сигналы управления исполнительными устройствами и механизмами сканирующего устройства. Эти сигналы управляют модуляцией лазерного луча, разверткой изображения при экспонирова­нии фотоматериала, перемещением фотоматериала, контроли­руют синхронную работу исполнительных устройств.

Управляющее устройство состоит из:

- интерфейса RIP, осуществляющего прием цифровых данных матрицы экспонирования от растрового процессора системы допечатной подготовки из­даний;

- основного контроллера, организующего работу всех электронных и электромеханических узлов автомата;

- блока памяти для хранения данных настройки фотонаборного автомата на определенный режим работы и промежуточного хранения ин­формации об изображении в процессе его записи;

- блока управления, который непосредственно вырабатывает сигналы управ­ления исполнительными механизмами и системами.

Лазерное сканирующее устройство (ЛСУ) представляет собой сложный комплекс оптико-механических узлов, объединенных электронными блоками управления их работой, В об­щем случае лазерное сканирующее устройство состоит из лазера с блоком питания, модулятора лазерного излучения, телескопа, дефлектора, фокусирующего объектива, кассеты с механизмом привода, систем синхронизации процесса сканирования и коррекции пространственного положения лазерного луча.

На вход лазерных сканирующих устройств подаются электрические сигналы из управляющего устройства. На входе в результате сканирования получают изображение полосы, её фраг­мента или полноформатного оттиска, зарегистрированных на фотоматериале или печатной полиэстеровой форме.

В состав лазерных сканирующих устройств могут входить также:

- светофильтры;

- диафрагмы;

- поворотные полупрозрачные или полностью отражающие зеркала и призмы;

- бленды;

- и другие элементы.

Лазеры, модуляторы, дефлекторы, системы син­хронизации и коррекции, оптические элементы в зависимости от назначения, схемы построения и требований, предъявляемых к сканирующему устройству, могут быть различными по прин­ципу действия и конструктивному исполнению.
