Исходные данные для расчета:
- расход очищаемого воздуха, L, м3/ч;
- концентрация пыли в очищаемом воздухе, С, кг/м3;
- температура очищаемого воздуха, t,°C;
- физико-химические свойства пыли:
- плотность пыли, ρn, кг/м3;
- группа дисперсности пыли (рис. 5.10);
- медианный диаметр пыли, dm, м (рис. 5.11);
- требуемый коэффициент фракционной очистки проектируемого циклона, h,%.
|
|

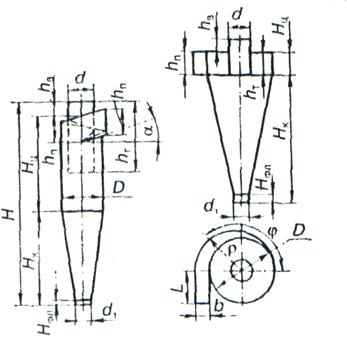

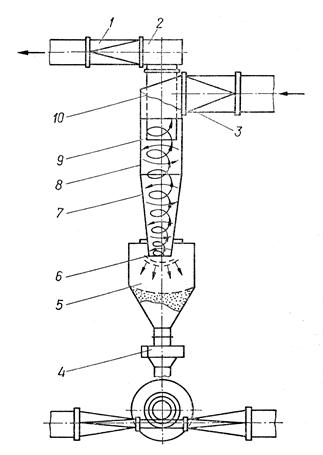

| Рис. 5.8. Цилиндрический (а) и конический (б) циклоны | Рис.5.9. Схема циклона НИИОГаз: 1 - газоход очищенных газов; 2 - улитка для вывода газов; 3 - входной патрубок; 4 - пылевой затвор; 5 - бункер; 6 - пылевыпускное отверстие; 7 – корпус (коническая часть); 8 – корпус (цилиндрическая часть); 9 - выхлопная труба; 10 - винтообразная крышка. |
Таблица 5.2 - Типовые размеры цилиндрических циклонов НИИОГАЗ (в долях внутреннего диаметра)
| Геометрический размер | Марка циклона | |||
| ЦН-15 | ЦН-15у | ЦН-24 | ЦН-11 | |
| Угол наклона крышки и входного патрубка циклона α, град | ||||
| Высота входного патрубка, hн | 0,66 | 0,66 | 1,11 | 0,48 |
| Высота выхлопной трубы, hт | 1,74 | 1,5 | 2,11 | 1,56 |
| Высота цилиндрической части циклона, Нц | 2,26 | 1,51 | 2,11 | 2,06 |
| Высота конуса циклона, Нк | 2,0 | 1,50 | 1,75 | 2,0 |
| Общая высота циклона, Н | 4,56 | 3,31 | 4,26 | 4,38 |
| Высота внешней части выхлопной трубы, hв | 0,3 | 0,3 | 0,4 | 0,3 |
| Внутренний диаметр выхлопной трубы, d | 0,59 0,3-0,4 0,2 0,26 0,6 0,1 | |||
| Внутренний диаметр пылевыпускного отверстия, d1 | ||||
| Ширина входного патрубка в циклоне | ||||
| Ширина входного патрубка на входе | ||||
| Длина входного патрубка, l | ||||
| Высота фланца, hфл |
|
|
|
