Инерционные пылеуловители

Инерционные силы возникают в результате резкого изменения направления воздушного потока вследствие возникновения на его пути препятствия в виде конкретной перегородки или искривления внутренней поверхности конструкции аппарата, способствующего возникновению центробежных сил.

В первом случае частицы пыли, имея большую плотность, движутся по инерции в первоначальном направлении, ударяются о поверхность пластины (или пластин) и, отражаясь, выпадают из потока. Далее они выводятся из инерционного устройства через специальные разгрузочные отверстия. Воздушный поток с оставшимся количеством более тонкой пыли перемещается в более эффективный уловитель второй ступени очистки.

Наиболее простые из пылеулавливателей этого типа – пылевые мешки, представленные на рис. 5.4, задерживают только крупные фракции пыли.

Рис. 5.4. Инерционные пылеуловители

В более сложных жалюзийных пылеотделителях (рис. 5.5 и 5.6) задерживаются частицы размером более 20 мкм.

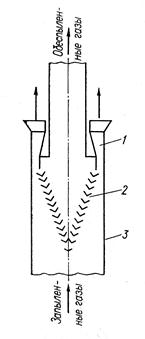

Рис.5.5. Схема инерционного жалюзийного пылеулоителя: 1 -щелевидные отводы; 2 - жалюзийная решетка; 3 – камера.	Рис. 5.6. Разделение потока воздуха в жалюзийной решетке

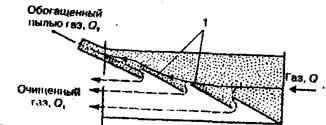

На рис. 5.6 видно, как с помощью решетки 1 газовый поток расходом Q разделяется на два потока расходом Q₁ и Q₂. Обычно Q₁=(0,8…0,9)·Q, а Q₂=(0,1…0,2) Q. Отделение частиц пыли происходит под действием инерционных сил, возникающих при повороте газового потока на входе в жалюзийную решетку, а также за счет эффекта отражения частиц от поверхности решетки при соударении с ней. Обогащенный пылью газовый поток после жалюзийной решетки направляется к циклону или фильтру, где очищается от частиц и вновь вводится в трубопровод за жалюзийной решеткой.

Жалюзийные пылеотделители отличаются простотой конструкции и хорошо компонуются в газоходах, обеспечивая эффективность очистки 0,8 и более для частиц размером более 20 мкм. Жалюзийные пылеотделители хорошо зарекомендовали себя в системах очистки дымовых труб от крупнодисперсной пыли при температуре 450.. 600°С. Методика расчета таких пылеотделителей достаточно подробно описана в литературе.

Недостатками жалюзийных пылеуловителей является сложность очистки и абразивный износ.
