Магнитотеллурическое поле - это естественное электромагнитное поле Земли, наблюдаемое на больших регионах в виде вариаций электрических и магнитных компонент. Источники первичного поля зарождаются в магнитосфере и ионосфере Земли под воздействием корпускулярного излучения солнца. У поверхности земли формируются на ограниченном пространстве квазиплоские волны, падающие по вертикали. Они возбуждают вихревые токи, глубина проникновения которых определяется частотой колебаний или периодом вариаций.
В электроразведке используют короткопериодные колебания (КПК). Изучают 5 компонент магнитотеллурического поля: Ex, Ey, Hx, Hy, Hz. Ось х – вдоль простирания объектов. Об источнике поля сведений нет, поэтому используется относительный параметр – импеданс: Z=E/H. Основные импедансы:
.
Кажущееся удельное электрическое сопротивление ρТ и фазу импедансов φТ рассчитывают по формулам:
,
,
(2.14), где
a и b коэффициенты, зависящие от геоэлектрических условий.

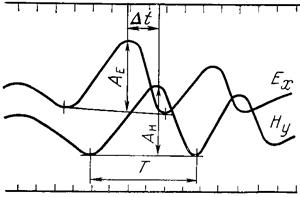

Значения Ех, Еу, Нх, Ну, Т и ∆t снимают с графиков короткопериодных вариаций (рис. 2.28). Все операции компьютеризированы.
