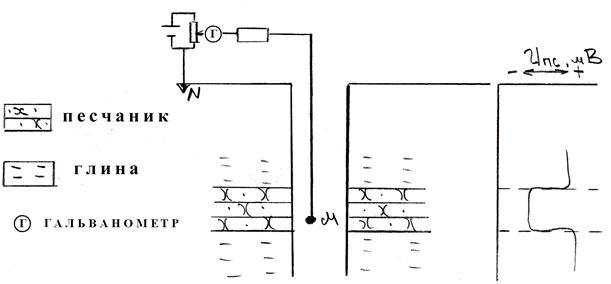

Рис. 4.11. Схема измерений методом ПС
Рис. 4.10. Схема зонда ВИКИЗ
L – длина зонда, ∆ L - длина базы – расстояние между измерительными катушками
Для всех пяти 3-х катушечных зондов выполняются условия квазистационарности в немагнитной среде.
Метод потенциалов самопроизвольной поляризации (ПС или СП) основан на измерении естественного постоянного электрического поля Земли, дополнительно деформированного влиянием скважины. Это поле создается в основном вследствие окислительно-восстановительных фильтрационных и диффузионно-адсорбционных процессов. Последние приводят к существованию на границах разделов сред двойных электрических слоев, суммарный потенциал которых и характеризует интенсивность поля ПС.
В нефтегазовых, гидрогеологических и др. скважинах основной интерес представляет диффузионно-адсорбционное активность, проявляющаяся при диффузии ионов электролитов из пластовых вод в промывочную жидкость (буровой раствор) или из бурового раствора в пластовую воду (пласт).
Метод ПС простой, но весьма эффективный, входящий в обязательный комплекс ГИС нефтегазовых и др.скважин. Измерение потенциалов естественного поля (Uсп) сводится к замеру разности потенциалов между подвижным электродом М и неподвижным электродом N, находящимся на поверхности (рис.4.11).
