Расчёт минимального флегмового числа

Расчёт R_min. Величина отрезка В = х _р/(R+1 ) зависит от R. С изменением R рабочая линия занимает положения в интервале DE. Выше точки D рабочая линия проходить не может, так как движущая сила становится отрицательной(y* - y <0), что не имеет физического смысла. В точке D движущая сила равна 0. Рабочая линия отсекает отрезок B_max = y _p/(R_min+1). С увеличением R → ∞ отрезок В → 0 и точка пересечения рабочих линий Е лежит на диагонали диаграммы. Число флегмы, при котором работает реальный аппарат R_min < R_g < R_max = ∞. Найдём R_min. Из точки D проведём горизонтальную линию.

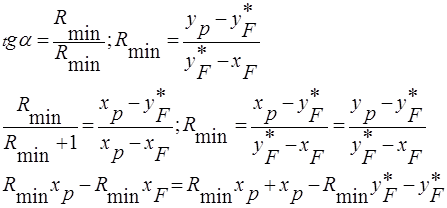

. Из уравнения рабочей линии:
