Память от Rambus (RDRAM, RIMM)

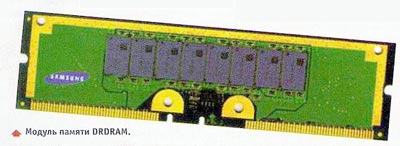

Рис. B.3.8. Модуль памяти RDRAM (RIMM)

RDRAM представляет собой спецификацию, созданную и запатентованную фирмой Rambus, Inc. За счет использования обоих границ сигнала достигается частота работы памяти в 800 МГц.

Подсистема памяти Direct Rambus включает в себя следующие компоненты:

1. Direct Rambus Controller.
2. Direct Rambus Channel.
3. Direct Rambus Connector.
4. Direct Rambus RIMM(tm).
5. Direct Rambus DRAMs.

Рассмотрим эти компоненты поподробнее:

1. Контроллер Direct Rambus — это главная шина подсистемы памяти. Он помещается на чипе логики, как и PC-чипсет, микропроцессор, графический контроллер. Физически можно поместить до четырех Direct Rambus—контроллеров на одном чипе логики. Контроллер — это интерфейс между чипом логики и памятью Rambus, и в его обязанности входит генерация запросов, управление потоком данных, и ряд других функций.

2. Direct Rambus Channel создает электрические соединения между Rambus Controller и чипами Direct RIMM. Работа канала основана на 30-ти сигналах, составляющих высокоскоростную шину. Эта шина работает на частоте 400 МГц и, за счет передачи данных на обеих границах тактового сигнала, позволяет передавать данные на 800 МГц. Два канала данных (шириной в байт каждый) позволяет получать пиковую пропускную способность в 1,6 Гбайт/с. Канал соответствует форм-фактору SDRAM.

3. Разъем Direct Rambus — это разъем со 168 контактами. Контакты расположены на двух сторонах модуля, по 84 с каждой стороны. Разъем представляет собой низкоиндуктивный интерфейс между каналом на модуле RIMM и каналом на материнской плате.

4. Модуль RIMM — это модуль памяти, который включает в себя один или более чипов и организует непрерывность канала. По существу, RIMM образует непрерывный канал на пути от одного разъема к другому. Поэтому оставлять свободные разъемы недопустимо

Существуют специальные модули только с каналом, называемые continuity modules. Они не содержат чипов памяти и предназначены для заполнения свободных посадочных мест.

Модули RIMM имеют размеры, сходные с геометрическими размерами SDRAM DIMMs. Модули RIMM поддерживают SPD, которые используются на DIMM'ах SDRAM. В отличие от SDRAM DIMM, Direct Rambus может содержать любое целое число чипов Direct RDRAM (до максимально возможного).

Один канал Direct Rambus максимум может поддерживать 32 чипа DRDRAM. На материнской плате может использоваться до трех RIMM модулей. Используются 64 Мбит, 128 Мбит и 256 Мбит устройства.

Чтобы расширить память сверх 32-х устройств, могут использоваться два чипа повторителя. С одним повторителем канал может поддерживать 64 устройства с 6-ю RIMM модулями, а с двумя — 128 устройств на 12 модулях.

6. Чипы DRDRAM. Чипы DRDRAM составляют часть подсистемы Rambus, запоминающие данные. Все устройства в системе электрически расположены в канале между контроллером и терминатором. Устройства Direct Rambus могут только отвечать на запросы контроллера, который делает их шину подчиненной или отвечающей. Устройства включают в себя статическое и динамическое ОЗУ.
