SIPP (SIP) —модули памяти

DIP.

Устаревшие модификации.

Конструктивные особенности.

Динамическое ОЗУ.

Динамическое ОЗУ со времени своего появления прошло несколько стадий роста, и процесс ее совершенствования не останавливается. За свою десятилетнюю историю DRAM меняла свой вид несколько раз. Вначале микросхемы динамического ОЗУ производились в DIP-корпусах. Затем их сменили модули, состоящие из нескольких микросхем: SIPP, SIMM и, наконец, DIMM и RIMM. Рассмотрим эти разновидности поподробнее.

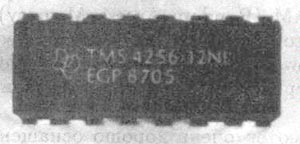

Рис. B.3.1. Модуль памяти DIP

DIP- корпус —это исторически самая старая реализация DRAM. DIP-корпус соответствует стандарту IC. Обычно это маленький черный корпус из пластмассы, по обеим сторонам которого располагаются металлические контакты (см. рисунок B.3.1.).

Рис. B.3.2. Банк модулей памяти DIP

Микросхемы (по-другому, чипы) динамического ОЗУ устанавливаются так называемыми банками. Банки бывают на 64, 256 Кбайт, 1 и 4 Мбайт. Каждый банк состоит из девяти отдельных одинаковых чипов. Из них восемь чипов предназначены для хранения информации, а девятый чип служит для проверки четности остальных восьми микросхем этого банка.

Чипы памяти бывают одно и четырехразрядными, и иметь емкость 64 Кбит, 256 Кбит, 1 и 4 Мбит.

Следует отметить, что памятью с DIP-корпусами комплектовались персональные компьютеры с микропроцессорами i8086/88, i80286 и, частично, i80386SX/DX. Установка и замена этого вида памяти была нетривиальной задачей. Мало того, что приходилось подбирать чипы для банков памяти одинаковой разрядности и емкости. Приходилось прилагать усилия и смекалку, чтобы чипы правильно устанавливались в разъемы. К тому же необходимо было не разрушить контакты механически, не повредить их инструментом, статическим электричеством, грязью и т.п. Поэтому уже в компьютерах с процессором i80386DX эти микросхемы стали заменять памяти SIPP и SIMM.




Рис. B.3.3. Модуль памяти SIPP

Одной из незаслуженно забытых конструкций модулей памяти являются SIPP-модули. Эти модули представляют собой маленькие платы с несколькими напаянными микросхемами DRAM.

SIPP является сокращением слов Single Inline Package или Single In line Pinned Package. SIPP-модули соединяются с системной платой с помощью контактных штырьков. Под контактной колодкой находятся 30 маленьких штырьков (смотри рисунок B.3.3.), которые вставляются в соответствующую панель системной платы.

Модули SIPP имели определенные вырезы, которые не позволяли вставить их в разъемы неправильным образом. Этот вид модулей лидировал по простоте их установки на системную плату.
