Приборы для измерение атмосферного давления

Измерение атмосферного давления производится с помощью барометров. Они бывают ртутны е и анероиды.

Ртутные барометры представляют собой по существу весы, где давление столба воздуха, единичного сечения, простирающегося через всю атмосферу, уравнивает столб ртути, заключенный в стеклянную трубку, из которой выкачан воздух.

К стеклянной трубке прикреплена шкала, по которой отсчитывается величина давления (мм pт. ст. или мб).Ртутные барометры требуют поправки на температуру (ее изменения сказываются на высоту ртутного столба). Обычно показания барометра приводятся к температуре ртути 0^о С. Кроме того, вводится поправка на силу тяжести, которая зависит от географической широты (на полюсе сила тяжести наибольшая, на экваторе наименьшая). Показания барометра принято приводить к нормальной силе тяжести на широте 45°. Есть еще инструментальная поправка, которая возникает при изготовлении барометра. Все поправки обычно сводятся в специальные таблицы, имеющиеся на метеостанции для каждого барометра.

Примером ртутного барометра служит барометр чашечный стационарный.

Барометры анероиды предназначены главным образом для измерения давления в полевых условиях. Приемником атмосферного давления в анероиде служит металлическая волнистая цилиндрическая коробочка, из которой выкачан воздух. Коробочка одним концом (нижним) прикреплена к неподвижному основанию, к верхней ее части присоединена пружина. При увеличении атмосферного давления коробочка сжимается, а при уменьшении, под действием пружины, распрямляется. Эти изменения передаются системой рычагов на стрелку, которая перемещается вдоль шкалы с нанесенными делениями, соответствующими давлению в миллиметрах ртутного столба или миллибарах.

Барометр анероид устанавливается в помещении. Он снабжен термометром. Показания барометра анероида нуждаются в температурной поправке (они приводятся к 0^оС). Кроме того, вводятся поправки шкаловая и добавочная. Все поправки даются в сертификате (свидетельстве) прибора.

Для непрерывной регистрации атмосферного давления и его изменения применяется прибор (самописец) барограф. Он состоит из приемной части (несколько анероидных коробочек), передающего устройства (система рычагов с пером) и барабана с часовым механизмом, на который надевается лента, разграфленная по вертикали линиями, означающими время, по горизонтали линиями, означающими величину давления.

Есть барографы с суточным и недельным заводом часового механизма.

При увеличении атмосферного давления анероидные коробочки сжимаются и линия, которую чертит перо на барабане, поднимается вверх. При уменьшении давления происходит обратное явление. С помощью графического изображения хода давления на ленте определяется барическая тенденция.

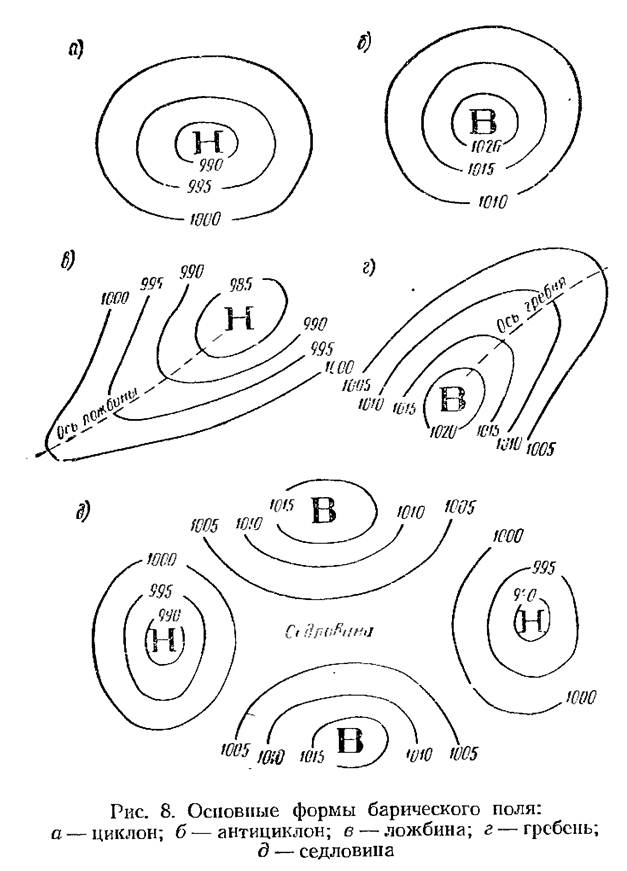

Барограф устанавливается внутри помещений и является одним из наиболее показательных приборов, позволяющих наглядно и непрерывно следить за ходом атмосферного давления. Изменение давления является одним из признаков изменения погоды (понижение давления свидетельствует о приближении циклона — область с относительно плохой погодой, повышение давления говорит о приближении антициклона — области с относительно хорошей погодой).

При отсутствии барографа и барометра об изменении давления (его понижении или повышении) можно судить по показаниям барометрического высотомера, имеющегося на каждом самолете. Принцип действия прибора основан на измерении атмосферного давления, для чего служит анероидная коробочка, заключенная в корпусе прибора.
