Введение в тему

ВОПРОСЫ ПРОЕКТИРОВАНИЯ УСТРОЙСТВА ПИТАНИЯ (УП)

Проектирование устройств отображения, регистрации, трансляции данных и питания

…

Устройство питания (УП) – ответственная часть электрической схемы СИ КПКЭ. Правильный выбор её структуры и характеристик не в последнюю очередь определяет пользовательские характеристики изделия в целом: внешний облик, удобство эксплуатации, надёжность, себестоимость и цена, стабильность метрологических свойств и др.

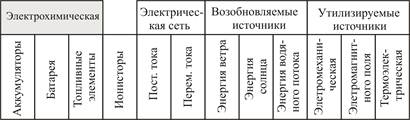

УП состоит из источника (ов) первичного питания и вторичных преобразователей электрической энергии. Источником первичного питания для СИ КПКЭ, как правило, являются электрохимические источники энергии (ЭИЭ) - аккумулятор, батарея, топливный элемент или напряжения электрических сетей, постоянного или переменного тока. В ряде случаев в качестве источника первичной энергии могут выступать локальные источники возобновляемой энергии – ветра, солнца, водяного потока и более экзотические – электромеханическая энергия вибрации, диссипированного электромагнитного поля, термоэлектрических источников; энергия света, передаваемая по оптическому волокну. В качестве редко используемого источника можно рассматривать энергию, запасаемую в электрических ёмкостях большого объёма – ионисторах (суперконденсаторах). На рисунке представлена классификация источников первичной энергии для СИ КПКЭ.
