Рис.2
Структурная схема ИВЭП
с бестрансформаторным входом
В этой схеме функции регулирования напряжения выполняет преобразователь. При изменении выходного напряжения сигнал ОС воздействует на регулируемый преобразователь, длительность импульсов на его выходе изменяется. Стабилизация осуществляется за счет широтно-импульсного регулирования напряжения преобразователя. ИЭ – измерительный элемент сравнивает Uвых с опорным напряжением.
Как отмечалось ранее, все электроприемники подразделяются на три категории.
Необходимое число независимых источников электроснабжения как внешних, так и собственных, а также число групп АБ и расчетное время разряда одной группы устанавливается ведомственными нормами технологического проектирования ВНТП 332-81. В соответствии с этим документом все электроприемники, относящиеся к группе первой категории, должны быть обеспечены электроснабжением от трех независимых источников электроэнергии 3-х фазного переменного тока.
Согласно ВНТП 332-81 в зависимости от состава оборудования электропитающей установки (ЭПУ) и способа эксплуатации АБ системы электропитания классифицируют следующим образом:
|
|
|
буферная система электропитания;
двухлучевая безаккумуляторная система электропитания;
система электропитания с отдельной от нагрузки резервной аккумуляторной батареей.
В буферной системе питание аппаратуры при нормальном электроснабжении осуществляется от стабилизированных выпрямительных устройств, обеспечивающих одновременно непрерывный подзаряд АБ (основных групп АБ), подключенных параллельно нагрузке.

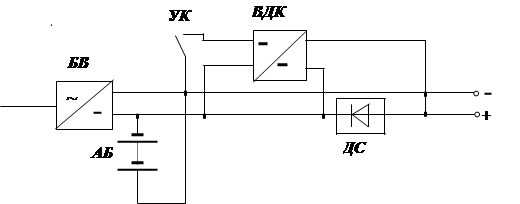

В настоящее время все шире находят применение КЭ и ЭАТС, а также ЦСП, в которых используются ИС. Поэтому для питания такой аппаратуры необходимы ЭПУ, обеспечивающие малые отклонения напряжения от требуемых, а пульсации напряжения не должны превышать 2мВ псофометрических. Поэтому для питания новых систем связи находят применение буферная система питания при стабилизации напряжения с помощью авторегулируемых вольтдобавочных конверторов (ВДК). Возможны два варианта работы ЭПУ. По первому варианту (рис.3) при нормальном электроснабжении ВДК отключен устройством коммутации (УК), а его выход шунтирован диодной сборкой (ДС).
 |
Рис.3. Вариант буферной системы питания
В случае отсутствия электроснабжения или аварии в БВ (буферном выпрямителе) ВДК автоматически включается и компенсирует снижение напряжения АБ. После восстановления электроснабжения и заряда АБ до заданного напряжения ВДК отключается. По второму варианту (вариант с активным ВДК) ВДК постоянно включен в цепь нагрузки, что существенно повышает качество вырабатываемой электроэнергии в переходных режимах работы ЭПУ. Энергетические показатели этого варианта несколько ниже из-за постоянного расхода энергии в ВДК.
|
|
|

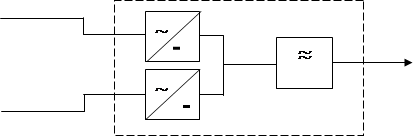

В двухлучевой безаккумуляторной системе (рис.4) электропитание отдельных групп потребителей одного номинала напряжения осуществляется непосредственно от двух или большего числа стабилизированных выпрямительных устройств.
~ 1 -й луч
