Распределение адресного простраства

Цикл выполнения команды

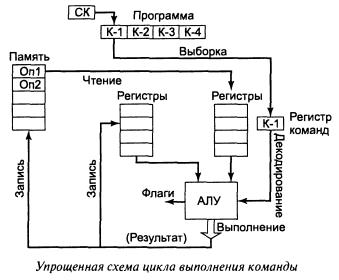

Схема цикла выполнения команды ниже:

· По номеру команды из счетчика СК комагда считывается из памяти программ в легистр команд.

· Затем она декодируется и формируются сигналы управления для исполнительного арифметико-логического устройства (АЛУ).

· АЛУ при необходимости выбирает данные из РОН и выполняет команду.

· Результат записывается в регистры или в память данных.

· При выполнении команды АЛУ устанавливает флаги.

· Возможно чтение данных из памяти в РОН.

Не следует думать, что термины "адресное пространство" и "оперативная память" эквивалентны. Адресное пространство - это просто набор адресов, которые умеет формировать процессор; совсем не обязательно все эти адреса отвечают реально существующим ячейкам памяти. В зависимости от модификации компьютера и состава его периферийного оборудования, распределение адресного пространства может несколько различаться. Тем не менее, размещение основных компонентов системы довольно строго унифицировано.

Сегментная структура программ. Обращение к памяти осуществляется исключительно посредством сегментов - логических образований, накладываемых на любые участки физического адресного пространства. Начальный адрес сегмента, деленный на 16, т.е. без младшей шестнадцатеричной цифры, заносится в один из сегментных регистров; после этого мы получаем доступ к участку памяти, начинающегося с заданного сегментного адреса.

Каким образом понятие сегментов памяти отражается на структуре программы? Следует заметить, что структура программы определяется, с одной стороны, архитектурой процессора (если обращение к памяти возможно только с помощью сегментов, то и программа, видимо, должна состоять из сегментов), а с другой - особенностями той операционной системы, под управлением которой эта программа будет выполняться. Наконец, на структуру программы влияют также и правила работы выбранного транслятора - разные трансляторы предъявляют несколько различающиеся требования к исходному тексту программы.

Имеются 3 сегмента:

· сегмент команд с именем code,

· сегмент данных с именем data,

· сегмент стека с именем stk.

Описание каждого сегмента начинается с ключевого слова segment, предваряемого некоторым именем, и заканчивается ключевым словом end, перед которым указывается то же имя, чтобы транслятор знал, какой именно сегмент мы хотим закончить. Имена сегментов выбираются вполне произвольно.

Порядок описания сегментов в программе, как правило, не имеет значения. Важно понимать, что в оперативную память компьютера сегменты попадут в том же порядке, в каком они описаны в программе (если специальными средствами ассемблера не задать иной порядок загрузки сегментов в память).

Сегменты вводятся в программу с помощью директив ассемблера segment и ends. К директивам ассемблера относятся обозначения начала и конца сегментов segment и ends; ключевые слова, описывающие тип используемых данных (db, dup); специальные описатели сегментов вроде stack и т. д. Директивы служат для передачи транслятору служебной информации, которой он пользуется в процессе трансляции программы. Однако в состав выполнимой программы, состоящей из машинных кодов, эти строки не попадут, так как процессору, выполняющему программу, они не нужны. Другими словами, операторы типа segment и ends не транслируются в машинные коды, а используются лишь самим ассемблером на этапе трансляции программы.

При загрузке программы сегменты размещаются в памяти, как показано на рисунке.
