Команды ассемблера. Всего определено команд, разделенных по категориям: Категория Кол-во С регистрами общего назначения XAR0 – XAR7 С регистром

Всего определено… команд, разделенных по категориям:

Категория	Кол-во
С регистрами общего назначения XAR0 – XAR7
С регистром указателя сегмента памяти данных DP
С регистром указателя стека SP
С регистрами AX (AH, AL)
16-разрядные с регистрами ACC
32-разрядные с регистрами ACC
64-разрядные с регистрами ACC
С регистрами P или XT
Перемножение 16х16
Перемножение 32х32
Прямой доступ к памяти
Ввод/вывод
Программная память
Ветвление, вызов, возврат
С регистром прерываний IER
С регистрами статуса ST0, ST1
Разного назначения
Итого

· Операции с регистрами XAR0-XAR7

Мнемоника	Код операции	XARn				Пример
ADDB XARn, #7bit		1nnn	0CCC	CCCC		XARn = XARn + 0:7bit;
ADRK #8bit			IIII	IIII		XAR(ARP) = XAR(ARP) + 0:8bit;
CMPR 0 CMPR 1 CMPR 2 CMPR 3						Сравнение AR0 c AR(ARP) на = > < !=
MOV AR6,loc16 MOV AR7,loc16			LLLL	LLLL		AR6/7 = [loc16]; AR6/7H = unchanged;
MOV loc16,ARn		1nnn	LLLL	LLLL		[loc16] = ARn;
MOV XARn,PC				1nnn		XARn = 0:PC;
MOVB AR6,#8bit MOVB AR7,#8bit			CCCC	CCCC		AR6/7 = 0:8bit; AR6/7H = unchanged;
MOVB XAR0…5, #8bit MOVB XAR6, #8bit MOVB XAR7, #8bit		0nnn	CCCC	CCCC		XARn = 0:8bit;
MOVL loc32,XAR0 MOVL loc32,XAR1 MOVL loc32,XAR2 MOVL loc32,XAR3 MOVL loc32,XAR4 MOVL loc32,XAR5 MOVL loc32,XAR6 MOVL loc32,XAR7			LLLL	LLLL		[loc32] = XARn;
MOVL XAR0, loc32 MOVL XAR1, loc32 MOVL XAR2, loc32 MOVL XAR3, loc32 MOVL XAR4, loc32 MOVL XAR5, loc32 MOVL XAR6, loc32 MOVL XAR7, loc32			LLLL	LLLL		XARn = [loc32];
MOVL XAR0, #22bit MOVL XAR1, #22bit MOVL XAR2, #22bit MOVL XAR3, #22bit MOVL XAR4, #22bit MOVL XAR5, #22bit MOVL XAR6, #22bit MOVL XAR7, #22bit			00СС	СССС	СССС СССС СССС СССС	XARn = 0:22bit; В КОП добавлены 16 бит
MOVZ AR0…5n,loc16 MOVZ AR6,loc16 MOVZ AR7,loc16		1nnn	LLLL	LLLL		ARn = [loc16]; ARnH = 0;
SBRK #8bit			CCCC	CCCC		XAR(ARP) = XAR(ARP) − 0:8bit;
SUBB XARn, #7bit		1nnn	1CCC	CCCC		XARn = XARn − 0:7bit;

· Операции загрузки регистра DP

Регистр DP содержит адрес памяти данных.

Мнемоника	Код операции	XARn				Пример
MOV DP,#10bit		10СС	СССС	СССС		DP(9:0) = 10bit; DP(15:10) = unchanged;
MOVW DP,#16bit					СССС СССС СССС СССС	DP(15:0) = 16bit;
MOVZ DP,#10bit		10СС	СССС	СССС		DP(9:0) = 10bit; DP(15:10) = 0;

· Операции с регистром SP

Мнемоника	Код операции	XARn			Пример
ADDB SP,#7bit			0ССС	СССС	SP = SP + 0:7bit;
POP ACC					SP −= 2; ACC = [SP];
POP AR1:AR0					SP −= 2; AR0 = [SP]; AR1 = [SP+1]; AR1H:AR0H = без изменений;
POP AR3:AR2					SP −= 2; AR2= [SP]; AR3 = [SP+1]; AR3H:AR2H = без изменений;
POP AR5:AR4					SP −= 2; AR5 = [SP]; AR4= [SP+1]; AR5H:AR4H = без изменений;
POP AR1H:AR0H					SP −= 2; AR0H = [SP]; AR1H = [SP+1]; AR1:AR0 = без изменений;
POP DBGIER					SP −= 1; DBGIER = [SP];
POP DP:ST1					SP −= 2; ST1 = [SP]; DP = [SP+1];
POP DP					SP −= 1; DP = [SP];
POP IFR					SP −= 1; IFR = [SP];
POP loc16			LLLL	LLLL	SP -= 1; [loc16] = [SP];
POP P					SP −= 2; P = [SP];
POP RPC					SP −= 2; RPC = [SP];
POP ST0					SP −= 1; ST0 = [SP];
POP ST1					SP −= 1; ST1 = [SP];
POP T:ST0					SP −= 2; T = [SP]; ST0 = [SP+1]; TL = без изменений;
POP XT					SP −= 2; XT = [SP];
POP XAR0 POP XAR1 POP XAR2 POP XAR3 POP XAR4 POP XAR5 POP XAR6 POP XAR7					SP −= 2; XARn = [SP];
PUSH ACC					[SP] = ACC; SP += 2;
PUSH AR0:AR1 PUSH AR3:AR2 PUSH AR5:AR4					[SP] = AR0; [SP+1] = AR1; SP += 2;
PUSH AR3:AR2					[SP] = AR2; [SP+1] = AR3; SP += 2;
PUSH AR5:AR4					[SP] = AR4; [SP+1] = AR5; SP += 2;
PUSH AR1H:AR0H					[SP] = AR0H; [SP+1] = AR1H; SP += 2;
PUSH DBGIER					[SP] = DBGIER; SP += 1;
PUSH DP:ST1					[SP] = DP; SP += 1;
PUSH DP					[SP] = ST1; [SP+1] = DP; SP += 2;
PUSH IFR					[SP] = IFR; SP += 1;
PUSH loc16			LLLL	LLLL	[SP] = [loc16]; SP += 1;
PUSH P					[SP] = P; SP += 2;
PUSH RPC					[SP] = RPC; SP += 2;
PUSH ST0					[SP] = ST0; SP += 1;
PUSH ST1					[SP] = ST1; SP += 1;

· Операции с регистрами AX (AH, AL)

AX – это части ACC. AH – старшая, AL – младшая. Для них доступны команды с данными не юлее 16 бит.

Мнемоника	Код операции	XARn			Пример
ADD AX,loc16		010A	LLLL	LLLL
ADD loc16,AX
ADDB AX,#8bit
AND AX,loc16,#16bit
AND AX,loc16
AND loc16,AX
ANDB AX,#8bit
ASR AX,1..16
ASR AX,T
CMP AX,loc16
CMPB AX,#8bit
FLIP AX
LSL AX,1..16
LSL AX,T
LSR AX,1..16
LSR AX,T
MAX AX,loc16
MIN AX,loc16
MOV AX,loc16
MOV loc16,AX
MOV loc16,AX,COND
MOVB AX,#8bit

Мнемоника	Пример
ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2

· Операции с регистрами ACC

Формат команд:

Команда Ист1, Ист2{Сдвиг)

С содержимым Ист1 и Ист2 выполняется команда. Предварительно содержимое Ист2 сдвигается влево на число бит Сдвиг (необязательно)

В качестве Ист1 или Ист2 могут быть:

· ACC – аккумулятор АЛУ.

· loc16 – 16-разрядная ячейка памяти.

· loc32 – 32 разрядная ячейка памяти.

В качестве Ист2 дополнительно могут быть:

· #8bit – 8-разрядное значение.

· #16bit – 16-разрядное значение.

Примеры команд

Мнемоника	Действие





ADD ACC,loc32 {<< 0..16}	Сложение. К ACC добавить содержимое loc32 и перенос. ACC = ACC + [loc32] + C;
ADD ACC,loc16 {<< 0..16}	Сложение. К ACC добавить содержимое loc16. if(SXM = 1) //расшир. знака разрешено ACC = ACC + S:[loc16]<<сдвиг else // расшир.знака запрешено ACC = ACC + 0:[loc16]<<сдвиг;
ADDB ACC,#8bit	Сложение. К ACC добавить 8-битную константу. ACC = ACC + 0:8bit;
SUB ACC,loc16 {<< 0..16}	Вычитание. Из ACC вычесть содержимое loc16. if(SXM = 1) //расшир. знака разрешено ACC = ACC - S:[loc16]<<сдвиг else // расшир.знака запрешено ACC = ACC - 0:[loc16]<<сдвиг;
SUBB ACC,#8bit	Вычитание. Из ACC вычесть 8-битную константу. ACC = ACC - 0:8bit;
AND ACC,loc16	ACC = ACC AND 0:[loc16];
AND ACC,#16bit {<< 0..16}	ACC = ACC AND (0:16bit << сдвиг);
OR ACC,loc16
OR ACC,#16bit {<< 0..16}
XOR ACC,loc16
XOR ACC,#16bit {<< 0..16}

· Операции с регистрами P или XT

Инструкция	Мнемоника	Действие
ADDUL	ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
MAXCL	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
MINCL	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
MOV	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVA	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVAD	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVDL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVH	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVP	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVS	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MOVX	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
SUBUL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
DMAC	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MAC	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPY	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPYA	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPYB	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPYS	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPYU	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
MPYXU	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
SQRA	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
SQRS	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
XMAC	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
XMACD	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
IMACL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
IMPYAL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
IMPYL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
IMPYSL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
IMPYXUL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
QMACL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
QMPYAL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
QMPYSL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
QMPYXUL	ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом

· Операции прямого доступа к памяти

Инструкция	Мнемоника	Действие
ADD	ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
AND	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
CMP	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
DEC	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
DMOV	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
INC	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
MOV	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
MOVB	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
OR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
TBIT	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
TCLR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
TSET	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XOR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2

· Операции ввода вывода

Инструкция	Мнемоника	Действие
IN	ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
OUT	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
UOUT	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2

· Операции с памятью программ

Инструкция	Мнемоника	Действие
PREAD	ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
PWRITE	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XWRITE	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XWRITE	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XPWRITE	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2

· Операции ветвления, вызова, возврата

Инструкция	Мнемоника	Действие
B	ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 =Ист1 + Ист2
BANZ	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
BAR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
BF	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
FFC	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
IRET	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LB	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LC	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LCR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LOOPZ	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LOOPNZ	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LRET	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LRETE	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
LRETR	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
RPT	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
SB	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
SF	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
SBF	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XB	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XBANZ	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
XCALL	AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2

· Математические

Синтаксис мнемоники команды:

Имя Ист1, Ист2[Сдвиг]

Инструкция может использовать 1 или 2 операнда Ист1, Ист2. Ист1 – это источник первого операнда и приемник результата. Ист2 – это источник второго операнда. Для Ист2 может использоваться предварительная операция сдвига на задаваемое число бит.

Операндами могут быть:

· Регистр аккумулятора.ACC и его части (старшая AX, младшая AL).

· Регистр произведения блока умножителя P и его части (старшая PH, младшая PL).

· Константы 16, 8 или 7 бит.

· Дополнительные регистры XAR общего назначения.

· Содержимое памяти с заданным размещением loc16, loc32.

Пример.

ADD XAR0, XAR3 << 3; Сложение XAR0 со сдвинутым влево на 3 бита XAR3.

Основные команды:

Мнемоника	Действие
ABORTI	Отменить прерывание
ABS ACC	Абсолютное значение ACC ACC = Abs(ACC)
ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 = Ист1 + Ист2
ADD XARn, #7bit	Добавить константу из 7 бит XARn = XARn + #7bit
ADD Ист1, Ист2[Сдвиг]	Добавить Ист1 = Ист1 + Ист2
AND Ист1, Ист2[Сдвиг]	Операция И Ист1 =Ист1 & Ист2
ASR Ист1[Сдвиг]	Арифметический сдвиг вправо Ист1 =Ист1 со сдвигом
B Смещение, Условие	Условный переход Переход на (Смещение) при выполнении (Условия)
BF Смещение, Условие	Быстрый условный переход Переход на (Смещение) при выполнении (Условия)
BANZ Смещение, Ист2

· Ветвления

Синтаксис мнемоники команды:

Имя Смещение, Условие

Если условие выполняется, то содержимое счетчика команд меняется на величину (Смещения). Мнемоника проверяемых условий:

Условие	Объяснение	Проверяемые флаги
NEQ	не равно	Z=0
EQ	равно	Z=1
GT	больше	Z=0 и N=0
GEQ	больше или равно (не меньше)	N=0
LT	меньше	N=1
LEQ	меньше или равно (не больше)	Z=1 или N=1
HI	выше	C=1 и Z=0
HIS, C	выше или тоже самое	C=1
LO, NC	ниже, переноса нет	C=0
LOS	ниже или тоже самое	C=0 или Z=1
NOV	нет переполнения.	V=0
OV	переполнение	V=1
NTC	бит теста не установлен	TC=0
TC	бит теста установлен.	TC=1
NBIO	входной сигнал BIO нулевой	BIO=0
UNC	безусловный

· Основные инструкции для работы с регистрами

Инструкция.	Мнемоника	Действие
ADDB	ADDB XARn, #7bit #7bit - 7-битовая константа без знака	XARn = XARn + #7bit
ADRK	ADRK XARn, #8bit #7bit - 8-битовая константа без знака	XARn = XARn + #8bit
ADDK	addk (.unit) cst, dst .unit =.S1,.S2	cst+dst => dst
SUB SUBU	sub (.unit) src1, src2, dst .unit =.L1,.L2, S1, S2	src1=src2 => dst
ABS	abs (.unit) src, dst .unit =.L1,.L2	abs(src) => dst
B	b (.unit) label .unit = S1, S2
CMPEQ	cmpeq (.unit) src1, src2, dst .unit =.L1,.L2	1 => dst при src1=src2
CMPGT CMPGTU	cmpgt (.unit) src1, src2, dst .unit =.L1,.L2	1 => dst при src1>src2
CMPLT CMPLTU	cmplt (.unit) src1, src2, dst .unit =.L1,.L2	1 => dst при src1<src2
MPY MPYU	mpy (.unit) src1, src2, dst .unit =.M1,.M2	src1*src2 => dst
MV	mv (.unit) src, dst .unit =.L1,.L2, S1,.S2,.D1,.D2	src => dst
MVK	mvk (.unit) cst, dst .unit =.S1,.S2	cst => dst
NEG	neg (.unit) src, dst .unit =.L1,.L2,.S1,.S2	=src => dst
NOP	nop
STB STH STW	stb (.unit) src, *+baseR[offserR] .unit =.D1,.D2	src => baseR[offsetR]
LDB LDH LDW	ldb (.unit) *+baseR[offserR], dst .unit =.D1,.D2	baseR[offsetR] => dst
AND	and (.unit) src1, src2, dst .unit =.L1,.L2, S1, S2	src1 AND src2 => dst
OR	or (.unit) src1, src2, dst .unit =.L1,.L2,.S1,.S2	src1 OR src2 => dst
XOR	xor (.unit) src1, src2, dst .unit =.L1,.L2, S1, S2	src1 XOR src2 => dst
NOT	not (.unit) srt, dst .unit =.L1,.L2,.S1,.S2
SHL	shl (.unit) src2, src1, dst .unit =.S1,.S2	(src2 на src1) => dst
SHR	shr (.unit) src2, src1, dst .unit =.S1,.S2	(src2 на src1) => dst

· Основные команды для работы с вещественными числами

Инструкция	Мнемоника	Действие
ABSSP ABSDP	abssp (.unit) src, dst .unit =.S1,.S2	absdp(src) => dst
ADDSP ADDDP	addsp (.unit) src1, src2, dst .unit =.L1,.L2	src1+src2 => dst
SUBSP SUBDP	subsp (.unit) src1, src2, dst .unit =.L1,.L2	src1+src2 => dst
CMPEQSP CMPEQDP	cmpeqsp (.unit) src1, src2, dst .unit =.S1,.S2	1 => dst при src1=src2
CMPGTSP CMPGTDP	cmpgtsp(.unit) src1, src2, dst .unit =.S1,.S2	1 => dst при src1>src2
CMPLTSP CMPLTDP	cmpltsp (.unit) src1, src2, dst .unit =.S1,.S2	1 => dst при src1<src2
MPYSP MPYDP	mpysp (.unit) src1, src2, dst .unit =.M1,.M2	src1*src2 => dst
SPINT	spint (.unit) src, dst .unit =.L1,.L2	src1 => dst
INTSP	intsp (.unit) src, dst .unit =.L1,.L2	src1 => dst
DPINT	dpint (.unit) src, dst .unit =.L1,.L2	src1 => dst
INTDP	intdp (.unit) src, dst .unit =.L1,.L2	src1 => dst
DPSP	dpsp (.unit) src, dst .unit =.L1,.L2	src1 => dst
SPDP	spdp (.unit) src, dst .unit =.L1,.L2	src1 => dst

· Листинги программ

Листинг программы показывает исходные инструкции и объектный код, который они производят. Чтобы получить файл листинга, вызовите ассемблер с опцией - L. Листинг печатается постранично. Незаполненную строку и строку заголовка, имеют наверху каждая страница распечатки. Любой заголовок, определенный.title директивой, печатается в строке заголовка. Номер страницы печатается справа от заголовка. Если Вы не используете.title директиву, печатается имя исходного файла. Ассемблер вставляет незаполненную строку ниже строки заголовка.

Каждая строка в исходном файле создает, по крайней мере, одну строку в файле листинга. Она содержит в порядке слева направо номер исходной инструкции, значение SPC, объектный код, и исходную инструкцию..

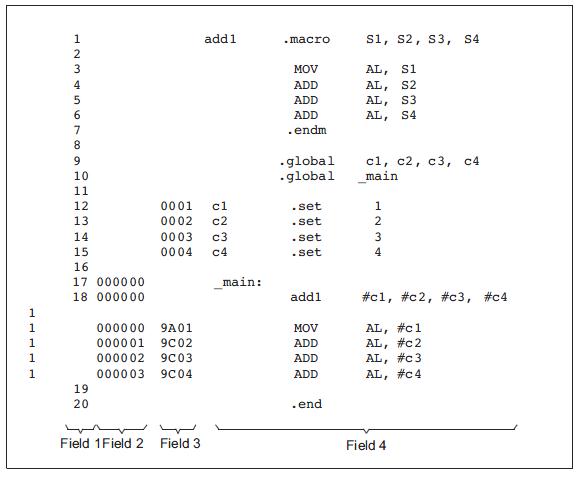

Пример показывает листинг ассемблера.
