Основной запоминающий элемент статической памяти

Разновидности ИС ОЗУ статического типа

Отличительные особенности статических ИС ОЗУ

Организация считывания и записи в ИС со словарной структурой

Структурная схема ИС со словарной (одномерной, одноадресной организацией)

Структурная схема ИС с одноразрядной организацией

Структурная схема ИС

Основной запоминающий элемент статической памяти

Структурные схемы статических интегральных микросхем запоминающих устройств

1. 1. Схемы ячеек ЗУ статического типа, выполненных на МОП– транзисторах с n-каналами

.

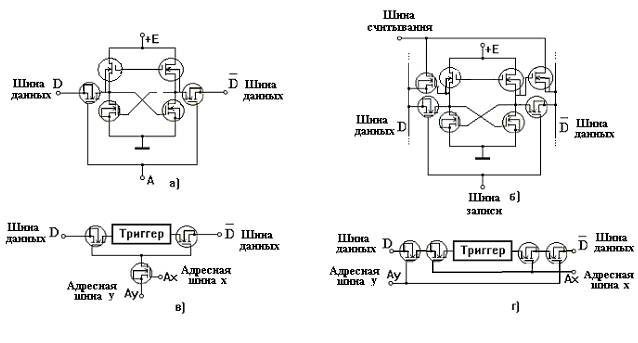

Рисунок 1 - Схемы ячеек ЗУ статического типа, выполненных на МОП– транзисторах с n-каналами

На рисунках а) б) показаны ячейки МОП ОЗУ со словарной выборкой, а на рисунках в) г) с 2-х координатной (одноразрядной) выборкой

1.2 Схемы ячеек ЗУ статического типа, выполненных на МОП–транзисторах n и p-типа (комплементарная МОП-структура – КМОП)

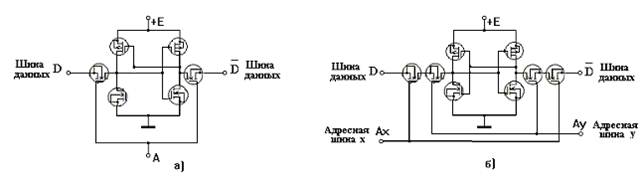

Рисунок 2 - Схемы ячеек ЗУ статического типа, выполненных на МОП–транзисторах n и p-типа

На рисунках а) и б) показаны ячейки КМОП ОЗУ соответственно со словарной выборкой и с координатной выборкой

В обоих случаях ячейка ЗУ содержит триггер, являющийся элементом памяти и управляющие ключи для выбора ячейки, записи и считывания информации.

Так как энергопотребление КМОП - ячеек гораздо ниже, чем n-МОП, то уровень интеграции, достигаемый в КМОП ОЗУ существенно выше уровня n-МОП.
