Структурная схема ИС со словарной (одномерной, одноадресной) организацией
Структурная схема ИС с одноразрядной организацией
Структурная схема микросхемы статической памяти
Структурная схема ИС

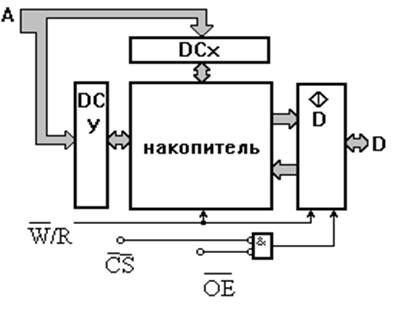

Рисунок 3 - Структурная схема микросхемы статической памяти
А – адресная шина;
D – двунаправленная шина данных;
DCx – дешифратор строк;
DCy – дешифратор столбцов.
– входы строб-сигналов записи – считывания;
– вход сигнала разрешения записи – считывания.
2.2 Микросхема содержит основной узел - матрицу-накопитель. Накопитель – матрица элементов памяти с одноразрядной или словарной организацией.
Выбор одного из разрядов (для м/с с одноразрядной организацией) или одного из слов (для м/с со словарной организацией) накопителя осуществляется с помощью дешифраторов строк DCx и столбцов DCy матрицы соответственно.
Микросхема может работать в трех режимах: режим считывания, режим записи и режим хранения.
2.3 Режим работы определяется сигналами, подаваемыми на входы схемы управления согласно временной диаграмме, показанной на рисунке 4.

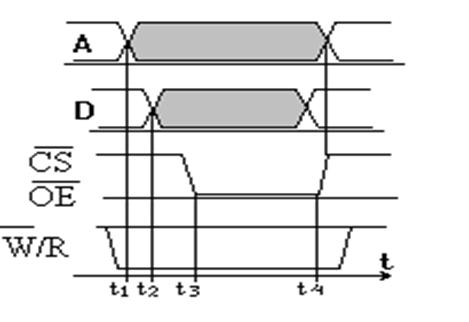

Рисунок 4- Временные диаграммы записи данных микросхемы
А - сигналы адресной шины;
D - сигналы шины данных;
– строб-сигналы записи – считывания (выбор кристалла, разрешение включения выходных ключей м/с);
– сигнал разрешения записи – считывания.
Основные параметры ИС ОЗУ:
-информационная емкость, бит;
- время доступа, нс;
-время записи данных, нс;
-время считывания, нс;
- удельная потребляемая мощность, мкВт/бит
3.1 Структурная схема ИС с одноразрядной организацией содержит матрицу-накопитель, дешифраторы адреса, схему управления записью-считыванием
Рисунок 5 - Структурная схема ИС с одноразрядной организацией
3.2 Условно-графическое обозначение
Рисунок 6 – Условно-графическое обозначение ИС с одноразрядной организацией
4.1 Накопитель, допустим, 128´128= 16384 элемента памяти разбивается на 8 секций´16 столбцов´128 строк. Каждая секция содержит в себе биты одного разряда 8-ми разрядного слова.
|
Рисунок 7 – Структурная схема ИС со словарной (одномерной, одноадресной) организацией
1.2 Условно-графическое обозначение
|
