Техника ПП стала первым, успешно развившимся направлением техники ПС. В немалой степени этому способствовало промышленное освоение специализированными предприятиями в 50-е годы выпуска фольгированных диэлектриков. Основной способ получения токопроводящего рисунка в те годы заключался в удалении химическим травлением участков фольги, незащищенных КМ. Позднее его стали называть субтрактивным (от англ. to subtract – вычитать). Альтернативный способ, появившийся в 60-е годы,
заключался в химическом осаждении меди на нужные участки нефольгированного диэлектрика. Этот метод стали называть аддитивным (от анг. to add – прибавлять) – табл. 4.1.

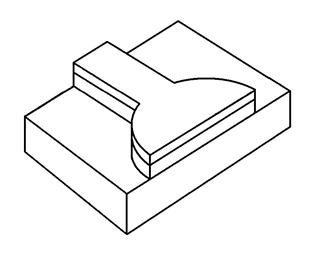

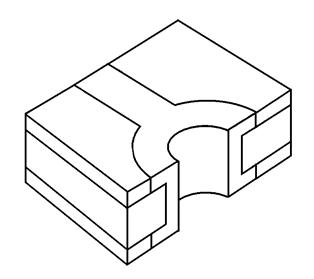

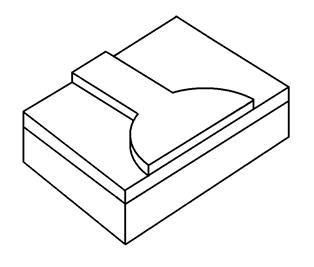

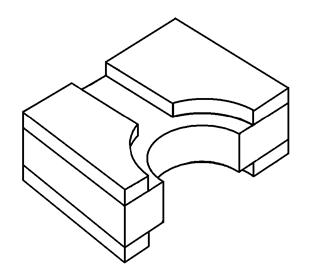

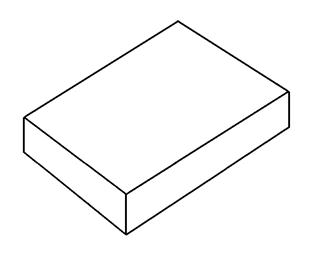

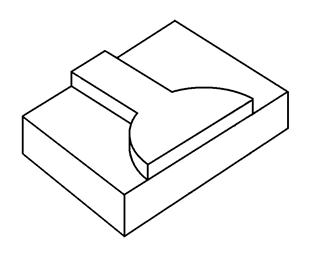

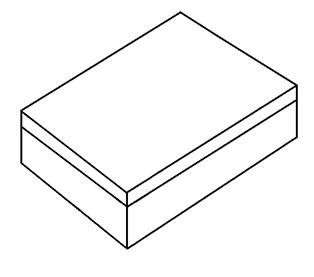

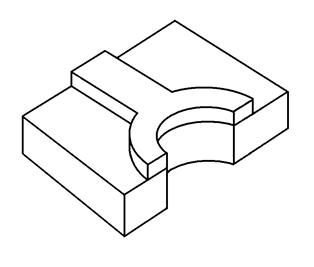

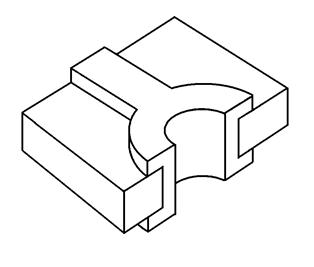

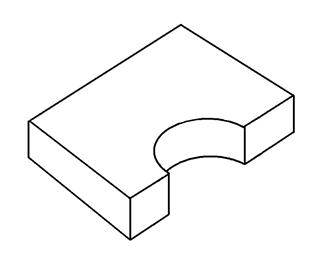

Примеры изготовления ПП с получением токопроводящего рисунка субтрактивным и аддитивным методами
Таблица 4.1
Субтрактивный метод | Аддитивный метод |
1. Заготовка фольгированного диэлектрика | 1. Заготовка нефольгированного диэлектрика |
2. Получение КМ | 2. Получение отверстий |
3. Травление фольги | 3. Получение КМ |
4. Снятие КМ | 4. Химическое меднение |
5. Получение отверстий | 5. Снятие КМ |
Среди множества известных конструктивно – технологических вариантов исполнения ПП (а запатентовано их не одна сотня) наибольшее практическое применение (согласно ГОСТ 23751-86. Платы печатные. Основные параметры конструкции) получили (рис. 4.11):
|
|
- односторонние ПП (ОПП) – содержат один токопроводящий слой;
- двусторонние ПП (ДПП) - содержат два токопроводящих слоя;
- многослойные ПП (МПП) – содержат три и более токопроводящих слоя;
- гибкие ПП (ГПП);
- гибкие печатные кабели (ГПК).

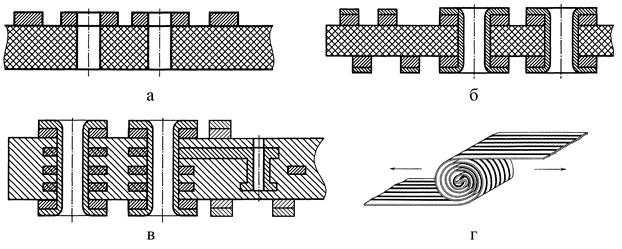

Рис. 4.11. Основные типы ПП: а – ОПП; б – ДПП; в – МПП; г - ГПК |
