Основная функция повторителя (repeater), как это следует из его названия, – повторение сигналов, поступающих на его порт. Повторитель улучшает электрические характеристики сигналов и их синхронность, и за счет этого появляется возможность увеличивать общую длину кабеля между самыми удаленными в сети узлами.
Многопортовый повторитель часто называют концентратором (concentrator) или хабом (hub), что отражает тот факт, что данное устройство реализует не только функцию повторения сигналов, но и концентрирует в одном центральном устройстве функции объединения компьютеров в сеть. Практически во всех современных сетевых стандартах концентратор является необходимым элементом сети, соединяющим отдельные компьютеры в сеть.
Концентратор или Hub представляет собой сетевое устройство, действующее на физическом уровне сетевой модели OSI.
Отрезки кабеля, соединяющие два компьютера или какие либо два других сетевых устройства, называются физическими сегментам, поэтому концентраторы и повторители, которые используются для добавления новых физических сегментов, являются средством физической структуризации сети.
Концентратор – устройство, у которого суммарная пропускная способность входных каналов выше пропускной способности выходного канала. Так как потоки входных данных в концентраторе больше выходного потока, то главной его задачей является концентрация данных. При этом возможны ситуации, когда число блоков данных, поступающее на входы концентратора, превышает его возможности. Тогда концентратор ликвидирует часть этих блоков.
Ядром концентратора является процессор. Для объединения входной информации чаще всего используется множественный доступ с разделением времени. Функции, выполняемые концентратором, близки к задачам, возложенным на мультиплексор. Наращиваемые (модульные) концентраторы позволяют выбирать их компоненты, не думая о совместимости с уже используемыми. Современные концентраторы имеют порты для подключения к разнообразным локальным сетям.
Концентратор является активным оборудованием. Концентратор служит центром (шиной) звездообразной конфигурации сети и обеспечивает подключение сетевых устройств. В концентраторе для каждого узла (ПК, принтеры, серверы доступа, телефоны и пр.) должен быть предусмотрен отдельный порт.
Наращиваемые концентраторы представляют собой отдельные модули, которые объединяются при помощи быстродействующей системы связи. Такие концентраторы предоставляют удобный способ поэтапного расширения возможностей и мощности ЛВС.
Концентратор осуществляет электрическую развязку отрезков кабеля до каждого узла, поэтому короткое замыкание на одном из отрезков не выведет из строя всю ЛВС.
Рис. 9.1 Логический сегмент, построенный с использованием концентраторов
Концентраторы образуют из отдельных физических отрезков кабеля общую среду передачи данных – логический сегмент. Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физическим сегментам, возникает блокировка передающей среды. Следует особо подчеркнуть, что, какую бы сложную структуру ни образовывали концентраторы, например путем иерархического соединения (рис. 9.2), все компьютеры, подключенные к ним, образуют единый логический сегмент, в котором любая пара взаимодействующих компьютеров полностью блокирует возможность обмена данными для других компьютеров.

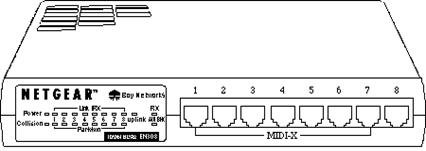

Рис. 9.2 Внешний вид концентратора
На рис. 9.3 показан внешний вид концентратора Концентраторы поддерживают технологию plug and play и не требуют какой-либо установки параметров. Необходимо просто спланировать свою сеть и вставить разъемы в порты хаба и компьютеров.
