Оборудование для транспортирования смесей и растворов

Для доставки бетонных смесей и растворов к месту укладки применяют бетоновозы, автобетоносмесители, конвейеры, бетононасосы и растворонаеоеы. Выбор транспортного средства зависит от вида сооружения, расстояния от смесительной установки, объемов и сроков выполнения работ. Основным требованием, предъявляемым к транспортным средствам, является предохранение смеси от расслаивания при перевозке.

11.4.1 Автобетоносмесители.

Автобетоносмесители (рис. 11.19) служат для приготовления бетона в процессе транспортирования. В смеситель обычно загружают сухие составляющие. При движении машины они перемешиваются; одновременно к ним подается вода из бачка. Перемешивание составляющих и подача воды начинаются за 10—15 мин до выгрузки смеси. Если транспортируют на расстояние не более 10 км, то автобетоносмеситель можно загружать готовой смесью на бетонных заводах.

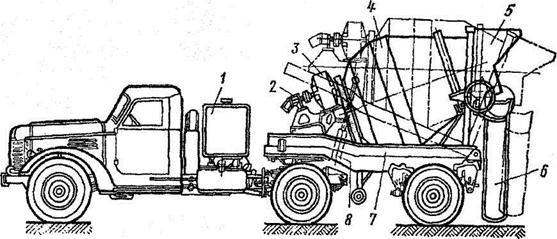

Рис. 11.19 Автобетоносмеситель:

1 - водяной бак; 2 - гидродвигатель привода смесителя; 3 - редуктор;

4 - смесительный барабан; 5 - загрузочная воронка; 6 - раздаточный лоток;

7 - подрамник; 8 - гидроцилиндр.

Смесительный барабан устанавливается на подрамнике, закрепленном на раме автоприцепа, и приводится во вращение гидродвигателем через редуктор. Питается гидродвигатель от насоса, приводимого в движение от коробки отбора мощности автомобиля. Для загрузки имеется загрузочная воронка, а для раздачи бетонной смеси — разгрузочный лоток.

При разгрузке смесительный барабан наклоняется, для этого подрамник вместе с барабаном поднимается с помощью гидроцилиндра. Масло в гидроцилиндр подается тем же насосом, который направляет масло к гидродвигателю. Автобетоносмесители постоянно модернизируются и усовершенствуются с целью удовлетворения возрастающих запросов потребителей.

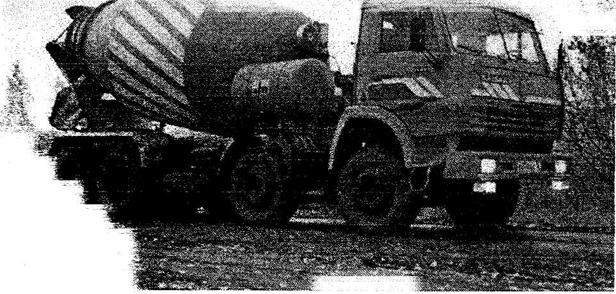

Технологическое оборудование устанавливается на современные шасси КамАЗ, возможен монтаж на любое другое шасси (МАЗ, Урал, и тд.) в том числе импортное, а также на полуприцепах типа ЧМЗАП. Такое разнообразие предоставляет потребителям возможность выбора техники, оптимально подходящую для реализации проектов.

Эксплуатируются в любых климатических условиях при температуре от -20°С до +40°С. По отдельным заказам изготавливается "зимний" вариант технологического оборудования (смесительный барабан и водобак) с термоизоляцией. Высокоэффективная конструкция термоизоляции из современных теплоизоляционных материалов надежно защищает бетонную смесь в условиях низких температур (-40°С) Автобетоносмесители управляются одним водителем-оператором.

Загрузка автобетоносмесителей осуществляется бетонными заводами или специальными устройствами для производства бетонной смеси. Высота загрузки до 4000мм.

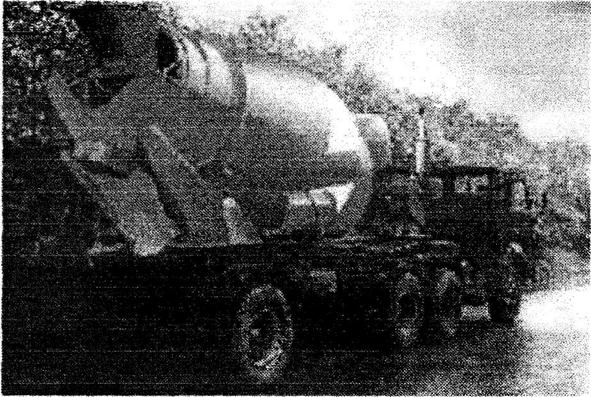

Загрузка автобетоносмесителя производится при вращении барабана в направлении противоположном выгрузке. Автобетоносмесители Рис. 11.20; 11.21 смонтирован на полуприцепе и эксплуатируется в составе автомобилей-тягачей КАМАЗ 5410, 5415 или МАЗ. Достаточная маневренность автобетоносмесителя на полуприцепе обеспечивает их успешную эксплуатацию в стесненных условиях строительной площадки. Бетоносмеситель на полуприцепе рассчитан для работы в климатических условиях с умеренным климатом. Привод смесительного барабана от автономного двигателя Д144.
