Бетоно-и растворонасосы

Бетононасосы подают бетон на расстояние до 350м по горизонтали и на высоту до 40м. Можно подавать бетон и на большие расстояния, но для этого нужно устанавливать несколько бетононасосов, работающих последовательно. Бетононасосы рекомендуется применять при выполнении сосредоточенных объемов бетонных работ. Главным параметром этих насосов является производительность. Выпускаются бетононасосы производительностью 10, 20 и 40 м7ч. Соответственно этой производительности бетононасосы целесообразно применять при минимальном объеме бетонных работ 500, 2000 и 5000м³. Бетононасосы имеют сравнительно небольшие габариты и массу (3 -42 т).

Недостатком их является то, что размеры заполнителей должны быть не крупнее 70 мм, причем количество заполнителей такого размера должно быть не больше 15% от общего объема заполнителей. Схема работы бетононасоса показана на рис. 11.22. Бетонная смесь подается лопастным устройством из приемного бункера, в котором она непрерывно перемешивается, к всасывающему клапану цилиндра насоса. После заполнения цилиндра всасывающий клапан закрывается и открывается клапан нагнетания. Бетонная смесь выжимается в бетоновод под давлением поршня, который приводится в движение от движении поршня электродвигателя кривошипно-шатунным механизмом. При обратном

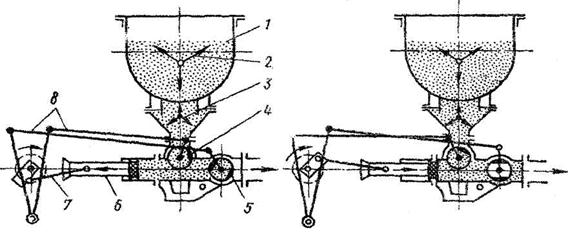

Рис. 11.22 Схема работы бетононасоса:

1 - бункер; 2 - лопастное устройство; 3 - побудитель; 4 - всасывающий клапан;

5 - клапан нагнетания; 6 - поршень; 7 - кривошипно-шатунный механизм привода поршня; 8 - рычаги управления клапанами.

закрывается клапан нагнетания, открывается всасывающий клапан и цикл повторяется. Основным сопротивлением перемещению бетона по бетоноводу является трение бетона о внутренние стенки трубы. Поэтому перед началом работы через насос и бетоновод необходимо прокачать жирный цементный раствор состава 12с осадкой конуса 12 - 16 см. Перерыв в работе бетононасоса допускается не более 40 мин, при более длительном перерыве рекомендуется через каждые 5 мин сообщать поршню насоса 2 -3 двойных качания, иначе насос и бетоновод закупорятся застывшим бетоном. После работы бетононасос следует промыть.

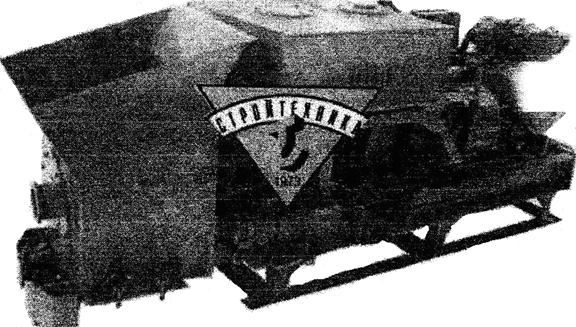

Рис.11.23 Бетононасос БН-1
