Обратные преобразователи

Магнитоэлектрические приборы можно рассматривать как преобразователи электрических сигналов в механические.

Преобразователи электрической энергии в механическую.

Магнитоэлектрические преобразователи делятся на:

1). i → F, M – магнитоэлектрические преобразователи;

2). электромагнитные преобразователи;

3). электростатические преобразователи.

Рассмотрим пример магнитоэлектрического преобразователя:

1 – магнит (магнитотвёрдый материал);

2 – арматура – магнитопровод;

3 – обмотка, помещенная в рабочем зазоре;

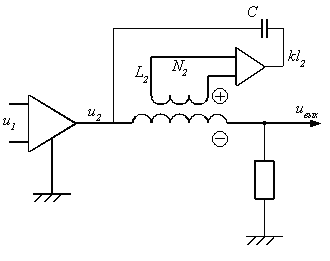

Электрическая схема:

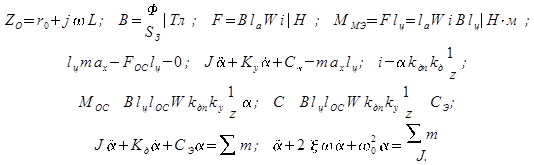

Проведем расчет:

, где магнитоэлектрический момент, - позиционный момент, уравновешивающий момент внешних сил, - электрическая жесткость.

Разберем подробнее обратные преобразователи магнитоэлектрического типа. Он содержит:

1). постоянный магнит;

2). обмотка обратной связи.

Поместим катушку

Тогда:

1 – тонкостенный металлический каркас (цилиндр);

2 – катушка;

1 – 1 – короткозамкнутый виток.

Каркас катушки – один короткозамкнутый виток. Таким образом:

, где t – толщина каркаса.

-, + соответственно отрицательная и положительная обратная связь.

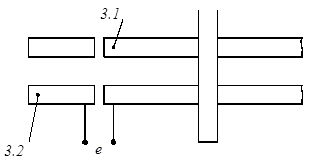

Рассмотрим демпфер магнитоэлектрического типа на базе обратного преобразователя:

3.1 – дополнительная обмотка демпфера;

3.2 – основная обмотка.
