Щелочной элемент
КАТОДНЫЙ ТОКОСЪЕМНИК
КАТОД – СМЕСЬ ПИРОЛЮЗИТА (MnO2)
С УГЛЕМ, ПРОПИТАННЫМ ЭЛЕКТРОЛИТОМ – ВОДНЫМ РАСТВОРОМ NH4OH+NH4Cl ИЛИ ZnCl2 И ЗАГУСТИТЕЛЕМ.
АНОД – ЦИНКОВЫЙ СТАКАНЧИК (Zn)
Полуреакции ячейки Лекланше:
Zn(s) → Zn2+(aq) + 2ē
Eo = -0,76 B
2MnO2(s) + H2O + 2ē → Mn2O3(s) + 2OH-(aq)
Eo = +0,32 B
Цинк окисляется до Zn2+ ионов
Ионы Mn(IV) восстанавливаются до Mn(III) во время разрядки батарейки
Суммарная реакция во время разрядки:
Zn(s) + 2MnO2(s) + H2O → Mn2O3(s) + Zn(OH)2(s)
Стандартный окислительно-восстановительный потенциал элемента:
Eocell = Eocatode - Eoanode
Eocell = 0.32 – (-0.76) = 1.08 B
На практике разность потенциалов составляет 1,55 В из-за того, что концентрации ионов в элементе не являются стандартными.
При замене хлористого аммония на щелочь (KOH) удается значительно снизить саморазряд элемента и повысить срок его годности.
В зависимости от области применения, щелочные батарейки могут прослужить в 4-5 раз дольше, чем обычные угольно-цинковые.

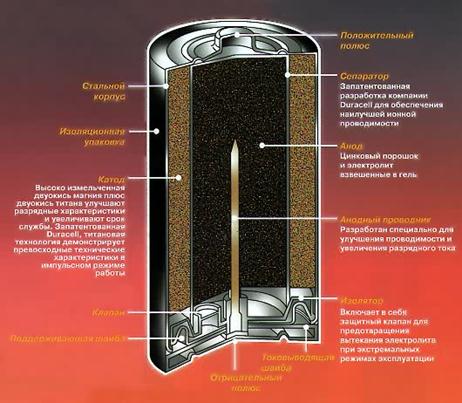

В конструкции различия существенны. Можно сказать, что щелочная батарея это сухой элемент, „вывернутый наизнанку”.
|
|
АНОД – внутренний цилиндр - желеобразная смесь цинкового порошка вперемешку с электролитом (водным раствором гидроксида калия, KOH).
КАТОД –паста из MnO2 и маленьких частиц графита (С) - окружает анод и электролит. Он отделяется от анода слоем нетканого материала (полиэстер).
Внешний корпус не является анодом, это просто защитнаяоболочка.
На аноде: Zn + 2OH– → ZnO + H2O + 2e–
На катоде: 2MnO2+H2O+2e–→ Mn2O3+2OH–
Элемент не является перезаряжаемым!
Если солевую или щелочную батарейку поставить в зарядное устройство, то она будет вести себя не как аккумулятор, а как резистор – начнет нагреваться. Если ее оттуда вовремя не вынуть, то она нагреется достаточно сильно, чтобы взорваться.
СРЕДНИЙ СРОК СЛУЖБЫ СТАКАНЧИКОВЫХ ЭХГ | |||
Тип | Применение | Особенности | |
карманный фонарь, мин | радиоприемник, ч | ||
Лекланше | Для нормальных условий работы | ||
Цинкхлоридный | Для жестких и сверхжестких условий работы | ||
Марганцево-цинковый | Щелочной |
