Общие свойства сетей с коммутацией каналов

Коммутация каналов на основе разделения времени

Коммутация на основе техники разделения частот разрабатывалась в расчете на передачу непрерывных сигналов, представляющих голос. При переходе к цифро­вой форме представления голоса была разработана новая техника мультиплекси­рования, ориентирующаяся на дискретный характер передаваемых данных.

Эта техника носит название мультиплексирования с разделением времени (Time Division Multiplexing, TDM). Рис. 3.3. пояс­няет принцип коммутации каналов на основе техники TDM.

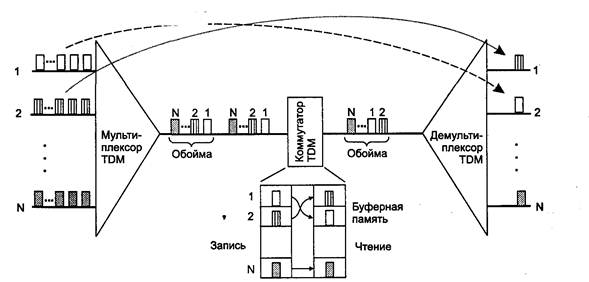

Рис. 3.3. Коммутация на основе разделения канала во времени

Аппаратура TDM-сетей — мультиплексоры, коммутаторы, демультиплексоры — работает в режиме разделения времени, поочередно обслуживая в течение цикла своей работы все абонентские каналы. Цикл работы оборудования TDM равен 125 мкс, что соответствует периоду следования замеров голоса в цифровом абонент­ском канале. Это значит, что мультиплексор или коммутатор успевает вовремя обслужить любой абонентский канал и передать его очередной замер далее по сети. Каждому соединению выделяется один квант времени цикла работы аппаратуры, называемый также тайм-слотом. Длительность тайм-слота зависит от числа або­нентских каналов, обслуживаемых мультиплексором TDM или коммутатором.

Мультиплексор принимает информацию по N входным каналам от конечных абонентов, каждый из которых передает данные по абонентскому каналу со скорос­тью 64 Кбит/с — 1 байт каждые 125 мкс. В каждом цикле мультиплексор выполняет следующие действия:

· прием от каждого канала очередного байта данных;

· составление из принятых байтов уплотненного кадра, называемого также обоймой;

· передача уплотненного кадра на выходной канал с битовой скоростью, равной Nx64 Кбит/с.

Порядок байт в обойме соответствует номеру входного канала, от которого этот байт получен. Количество обслуживаемых мультиплексором абонентских каналов зависит от его быстродействия. Например, мультиплексор Т1, представляющий собой первый промышленный мультиплексор, работавший по технологии TDM, поддер­живает 24 входных абонентских канала, создавая на выходе обоймы стандарта Т1, передаваемые с битовой скоростью 1,544 Мбит/с.

Демультиплексор выполняет обратную задачу — он разбирает байты уплотнен­ного кадра и распределяет их по своим нескольким выходным каналам, при этом он считает, что порядковый номер байта в обойме соответствует номеру выходного канала.

Коммутатор принимает уплотненный кадр по скоростному каналу от мульти­плексора и записывает каждый байт из него в отдельную ячейку своей буферной памяти, причем в том порядке, в котором эти байты были упакованы в уплотнен­ный кадр. Для выполнения операции коммутации байты извлекаются из буферной памяти не в порядке поступления, а в таком порядке, который соответствует под­держиваемым в сети соединениям абонентов. Так, например, если первый абонент левой части сети рис. 3.3 должен соединиться со вторым абонентом в правой части сети, то байт, записанный в первую ячейку буферной памяти, будет извле­каться из нее вторым. «Перемешивая» нужным образом байты в обойме, коммута­тор обеспечивает соединение конечных абонентов в сети.

Однажды выделенный номер тайм-слота остается в распоряжении соединения «входной канал—выходной слот» в течение всего времени существования этого со­единения, даже если передаваемый трафик является пульсирующим и не всегда требует захваченного количества тайм-слотов. Это означает, что соединение в сети TDM всегда обладает известной и фиксированной пропускной способностью, крат­ной 64 Кбит/с.

Работа оборудования TDM напоминает работу сетей с коммутацией пакетов, так как каждый байт данных можно считать некоторым элементарным пакетом. Однако, в отличие от пакета компьютерной сети, «пакет» сети TDM не имеет ин­дивидуального адреса. Его адресом является порядковый номер в обойме или номер выделенного тайм-слота в мультиплексоре или коммутаторе. Сети, использующие технику TDM, требуют синхронной работы всего оборудования. Нарушение синхронности разрушает требуемую коммутацию абонентов, так как при этом те­ряется адресная информация. Поэтому перераспределение тайм-слотов между раз­личными каналами в оборудовании TDM невозможно, даже если в каком-то цикле работы мультиплексора тайм-слот одного из каналов оказывается избыточным, так как на входе этого канала в этот момент нет данных для передачи (например, або­нент телефонной сети молчит).

Сети TDM могут поддерживать либо режим динамической коммутации, либо режим постоянной коммутации, а иногда и оба эти режима. Так, например, основ­ным режимом цифровых телефонных сетей, работающих на основе технологии TDM, является динамическая коммутация, но они поддерживают также и посто­янную коммутацию, предоставляя своим абонентам службу выделенных каналов.

Существует аппаратура, которая поддерживает только режим постоянной ком­мутации. К ней относится оборудование типа Т1/Е1, а также высокоскоростное оборудование SDH. Такое оборудование используется для построения первичных сетей, основной функцией которых является создание выделенных каналов между коммутаторами, поддерживающими динамическую коммутацию.

Сегодня практически все данные — голос, изображение, компьютерные данные — передаются в цифровой форме. Поэтому выделенные каналы TDM-технологии, которые обеспечивают нижний уровень для передачи цифровых данных, являются универсальными каналами для построения сетей любого типа: телефонных, теле­визионных и компьютерных.

Сети с коммутацией каналов обладают несколькими важными общими свойствами независимо от того, какой тип мультиплексирования в них используется.

1. Сети с динамической коммутацией требуют предварительной процедуры уста­новления соединения между абонентами. Для этого в сеть передается адрес вы­зываемого абонента, который проходит через коммутаторы и настраивает их на последующую передачу данных. Запрос на установление соединения маршрутизи­руется от одного коммутатора к другому и в конце концов достигает вызываемого абонента. Сеть может отказать в установлении соединения, если емкость требуемо­го выходного канала уже исчерпана. Для FDM-коммутатора емкость выходного канала равна количеству частотных полос этого канала, а для TDM-коммутатора — количеству тайм-слотов, на которые делится цикл работы канала. Сеть отказывает в соединении также в том случае, если запрашиваемый абонент уже установил соединение с кем-нибудь другим. В первом случае говорят, что занят коммутатор, а во втором — абонент. Возможность отказа в соединении является недостатком метода коммутации каналов.

2. Если соединение может быть установлено, то ему выделяется фиксированная полоса частот в FDM-сетях или же фиксированная пропускная способность в TDM-сетях. Эти величины остаются неизменными в течение всего периода соединения. Гарантированная пропускная способность сети после установления соединения явля­ется важным свойством, необходимым для таких приложений, как передача голо­са, изображения или управления объектами в реальном масштабе времени. Однако динамически изменять пропускную способность канала по требованию абонента сети с коммутацией каналов не могут, что делает их неэффективными в условиях пульсирующего трафика.

3. Недостатком сетей с коммутацией каналов является невозможность примене­ния пользовательской аппаратуры, работающей с разной скоростью. Отдельные части составного канала работают с одинаковой скоростью, так как сети с комму­тацией каналов не буферизуют данные пользователей.
