Сети Х.25

Технология сетей Х.25 имеет несколько существенных признаков, отличающих ее от других технологий.

· Наличие в структуре сети специального устройства - PAD (Packet Assembler Disassembler), предназначенного для выполнения операции сборки нескольких низкоскоростных потоков байт от алфавитно-цифровых терминалов в пакеты, передаваемые по сети и направляемые компьютерам для обработки.

· Наличие трехуровневого стека протоколов с использованием на канальном сетевом уровнях протоколов с установлением соединения, управляющих пото­ками данных и исправляющих ошибки.

· Ориентация на однородные стеки транспортных протоколов во всех узлах сети — сетевой уровень рассчитан на работу только с одним протоколом канальногоуровня и не может подобно протоколу IP объединять разнородные сети.

Сеть Х.25 состоит из коммутаторов (Switches, S), называемых также центрами коммутации пакетов (ЦКГГ), расположенных в различных географических точках и соединенных высокоскоростными выделенными каналами (рис.3.13). Выделен­ные каналы могут быть как цифровыми, так и аналоговыми.

Асинхронные старт-стопные терминалы подключаются к сети через устройст­ва PAD. Они могут быть встроенными или удаленными. Встроенный PAD обычно расположен в стойке коммутатора. Терминалы получают доступ ко встроенному устройству PAD по телефонной сети с помощью модемов с асинхронным интер­фейсом. Встроенный PAD также подключается к телефонной сети с помощью не­скольких модемов с асинхронным интерфейсом. Удаленный PAD представляет собой небольшое автономное устройство, подключенное к коммутатору через выделен­ный канал связи Х.25. К удаленному устройству PAD терминалы подключаются по асинхронному интерфейсу, обычно для этой цели используется интерфейс RS-232C. Один PAD обычно обеспечивает доступ для 8, 16 или 24 асинхронных терминалов.

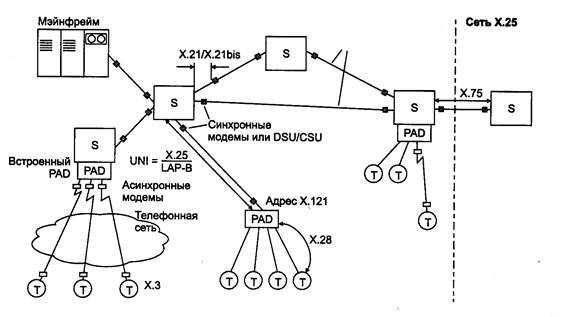

Рис. 2. Структура сети Х.25

К основным функциям PAD, определенных стандартом Х.3, относятся:

· сборка символов, полученных от асинхронных терминалов, в пакеты;

· разборка полей данных в пакетах и вывод данных на асинхронные терминалы;

· управление процедурами установления соединения и разъединения по сети Х.25 с нужным компьютером;

· передача символов, включающих старт-стопные сигналы и биты проверки на четность, по требованию асинхронного терминала;

· продвижение пакетов при наличии соответствующих условий, таких как запол­нение пакета, истечение времени ожидания и др.

Терминалы не имеют конечных адресов сети Х.25. Адрес присваивается порту PAD, который подключен к коммутатору пакетов Х.25 с помощью выделенного канала.

Несмотря на то, что задача подключения «неинтеллектуальных» терминалов к удаленным компьютерам возникает сейчас достаточно редко, функции PAD все еще остаются востребованными. Устройства PAD часто используются для подклю­чения к сетям Х.25 кассовых терминалов и банкоматов, имеющих асинхронный интерфейс RS-232.

Стандарт Х.28 определяет параметры терминала, а также протокол взаимодей­ствия терминала с устройством PAD. При работе на терминале пользователь сна­чала проводит некоторый текстовый диалог с устройством PAD, используя стандартный набор символьных команд. PAD может работать с терминалом в двух режимах: управляющем и передачи данных. В управляющем режиме пользователь с помощью команд может указать адрес компьютера, с которым нужно установить соединение по сети Х.25, а также установить некоторые параметры работы PAD например выбрать специальный символ для обозначения команды немедленной отправки пакета, установить режим эхо-ответов символов, набираемых на клавиа­туре, от устройства PAD (при этом дисплей не будет отображать символы, набира­емые на клавиатуре до тех пор, пока они не вернутся от PAD — это обычный локальный режим работы терминала с компьютером).

Компьютеры и локальные сети обычно подключаются к сети Х.25 непосред­ственно через адаптер Х.25 или маршрутизатор, поддерживающий на своих интер­фейсах протоколы Х.25. Для управления устройствами PAD в сети существует протокол Х.29, с помощью которого узел сети может управлять и конфигуриро­вать PAD удаленно, по сети. При необходимости передачи данных компьютеры, подключенные к сети Х.25 непосредственно, услугами PAD не пользуются, а само­стоятельно устанавливают виртуальные каналы в сети и передают по ним данные в пакетах Х.25.
