Поддержка качества обслуживания в сетях frame relay

Технология frame relay благодаря особому подходу гарантированно обеспечивает основные параметры качества транспортного обслуживания, необходимые при объе­динении локальных сетей.

Вместо приоритезации трафика используется процедура заказа качества обслу­живания при установлении соединения, отсутствующая в сетях Х.25. В технологии frame relay заказ и поддержание качества обслуживания встроен в технологию.

Для каждого виртуального соединения определяется несколько параметров, влияющих на качество обслуживания.

· CIR (Committed Information Rate) — согласованная информационная скорость, с которой сеть будет передавать данные пользователя.

· Bс (Committed Burst Size) — согласованный объем пульсации, то есть максималь­ное количество байтов, которое сеть будет передавать от этого пользователя за интервал времени Т.

· Be (Excess Burst Size) — дополнительный объем пульсации, то есть максимальное количество байтов, которое сеть будет пытаться передать сверх установленного значения Вс за интервал времени Т.

Если эти величины определены, то время Т определяется формулой: Т = Bc/CIR. Можно задать значения CIR и Т, тогда производной величиной станет величина всплеска трафика Вс.

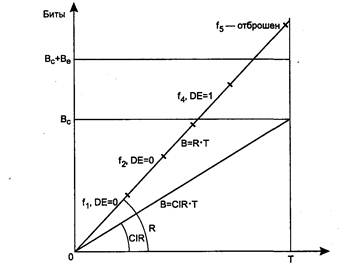

Соотношение между параметрами CIR, Be, Be и Т иллюстрирует рис. 3.15.

R— скорость канала доступа; f,— f₄— кадры

Рис. 4. Реакция сети на поведение пользователя:

Гарантий по задержкам передачи кадров технология frame relay не дает, остав­ляя эту услугу сетям ATM.

Основным параметром, по которому абонент и сеть заключают соглашение при установлении виртуального соединения, является согласованная скорость переда­чи данных. Для постоянных виртуальных каналов это соглашение является частью контракта на пользование услугами сети. При установлении коммутируемого вир­туального канала соглашение о качестве обслуживания заключается автоматически— требуемые параметры CIR, Вс и Be переда­ются в пакете запроса на установление соединения.

Так как скорость передачи данных измеряется на каком-то интервале времени, то интервал Т и является таким контрольным интервалом, на котором проверяют­ся условия соглашения. В общем случае пользователь не должен за этот интервал передать в сеть данные со средней скоростью, превосходящей CIR. Если же он нарушает соглашение, то сеть не только не гарантирует доставку кадра, но помеча­ет этот кадр в заголовке признаком DE (Discard Eligibility), равным 1, то есть как кадр, подле­жащий удалению. Однако кадры, отмеченные таким признаком, удаляются из сети только в том случае, если коммутаторы сети испытывают перегрузки. Если же перегрузок нет, то кадры с признаком DE=1 доставляются адресату.

Такое щадящее поведение сети соответствует случаю, когда общее количество данных, переданных пользователем в сеть за период Т, не превышает объема Вс+Ве. Если же этот порог превышен, то кадр не помечается признаком DE, а немедленно удаляется из сети.

На рис.3.15. изображен случай, когда за интервал времени Т в сеть по виртуаль­ному каналу поступило 5 кадров. Средняя скорость поступления информации в сеть составила на этом интервале R бит/с, и она оказалась выше CIR. Кадры fl, f2 и f3 доставили в сеть данные, суммарный объем которых не превысил порог Вс, поэтому эти кадры ушли дальше транзитом с признаком DE=0. Данные кадра f4, прибавленные к данным кадров fl, f2 и f3, уже превысили порог Вс, но еще не превысили порога Вс+Ве, поэтому кадр f4 также ушел дальше, но уже с признаком DE=1. Данные кадра f5, прибавленные к данным предыдущих кадров, превысили порог Вс+Ве, поэтому этот кадр был удален из сети.

Для контроля соглашения о параметрах качества обслуживания все коммутато­ры сети frame relay выполняют так называемый алгоритм «дырявого ведра» (Leaky Bucket). Алгоритм использует счетчик С поступивших от пользователя байт. Каждые Т секунд этот счетчик уменьшается на величину Вс (или же сбрасывается в 0, если значение счетчика меньше, чем Вс). Все кадры, данные которых не увеличили значе­ние счетчика свыше порога Вс, пропускаются в сеть со значением признака DE=0. Кадры, данные которых привели к значению, счетчика, большему Вс, но меньшему Вс+Ве, также передаются в сеть, но с признаком DE=1. И наконец, кадры, которые привели к значению счетчика, большему Вс+Ве, отбрасываются коммутатором.

Пользователь может договориться о включении не всех параметров качества обслуживания на данном виртуальном канале, а только некоторых.

Например, можно использовать только параметры CIR и Вс. Этот вариант дает более качественное обслуживание, так как кадры никогда не отбрасываются ком­мутатором сразу. Коммутатор только помечает кадры, которые превышают порог Вс за время Т, признаком DE=1. Если сеть не сталкивается с перегрузками, то кадры такого канала всегда доходят до конечного узла, даже если пользователь постоянно нарушает договор с сетью.

Популярен еще один вид заказа на качество обслуживания, при котором огова­ривается только порог Be, а скорость CIR полагается равной нулю. Все кадры такого канала сразу же отмечаются признаком DE=1, но отправляются в сеть, а при превышении порога Be они отбрасываются. Контрольный -интервал времени Т в этом случае вычисляется как Be/R, где R — скорость доступа канала.

Механизм заказа средней пропускной способности и максимальной пульсации является основным механизмом управления потоками кадров в сетях frame relay. Соглашения должны заключаться таким образом, чтобы сумма средних скоростей виртуальных каналов не превосходила возможностей портов коммутаторов. При заказе постоянных каналов за это отвечает администратор, а при установлении коммутируемых виртуальных каналов — программное обеспечение коммутаторов. При правильно взятых на себя обязательствах сеть борется с перегрузками путем удаления кадров с признаком DE=1 и кадров, превысивших порог Вс+Ве.

Тем не менее в технологии frame relay определен еще и дополнительный (необя­зательный) механизм управления кадрами. Это механизм оповещения конечных пользователей о том, что в коммутаторах сети возникли перегрузки (переполнение необработанными кадрами). Бит заголовка кадра frame relay FECN (Forward Explicit Congestion Bit) кадра извещает об этом принимающую сторону. На основании значения этого бита при­нимающая сторона должна с помощью протоколов более высоких уровней (TCP/IP, SPX и т. п.) известить передающую сторону о том, что та должна снизить интен­сивность отправки пакетов в сеть.

Бит заголовка кадра frame relay BECN (Backward Explicit Congestion Bit) извещает о переполнении в сети передающую сторону и является рекомендацией немедленно снизить темп переда­чи. Бит BECN обычно отрабатывается на уровне устройств доступа к сети frame relay — маршрутизаторов, мультиплексоров и устройств CSU/DSU. Протокол frame relay не требует от устройств, получивших кадры с установленными битами FECN и BECN, немедленного прекращения передачи кадров в данном направлении, как того требуют кадры RNR сетей Х.25. Эти биты должны служить указанием для протоколов более высоких уровней (TCP, SPX, NCP и т. п.) о снижении темпа передачи пакетов. Так как регулирование потока инициируется в разных протоко­лах по-разному — как принимающей стороной, так и передающей, — то разработчи­ки протоколов frame relay учли оба направления снабжения предупреждающей информацией о переполнении сети.

В общем случае биты FECN и BECN могут игнорироваться. Но обычно устрой­ства доступа к сети frame relay (Frame Relay Access Device, FRAD) отрабатывают по крайней мере признак BECN.
