Технология Ethernet
Технология Ethernet была разработана в исследовательском центре компании Xerox в 70-х годах и достигла своего нынешнего лидирующего положения в 80-х.
Технология Ethernet стала базой спецификации IEEE 802.3, которая была опубликована в 1980 году. Вскоре после этого компании Digital Equipment (DEC), Intel и Xerox совместно разработали и приняли вторую версию спецификации Ethernet, совместимую с IEEE 802.3. В настоящее время термин Ethernet чаще всего используют для описания всех локальных сетей, работающих в соответствии с принципами CSMA/CD (Carrier Sense Multiple Access/Collision Detection) — множественного доступа с контролем несущей и обнаружением коллизий, что соответствует спецификации Ethernet IEEE 802.3.
Сеть Ethernet имеет следующие характеристики.
· Традиционная топология - линейная шина.
· Другие топологии - звезда-шина.
· Тип передачи - узкополосная.
· Метод доступа - CSMA/CD.
Технология Ethernet достаточно бурно эволюционировала с момента своего зарождения. В таблице 2.1.показана шкала эволюционного развития, представленная в формате nBASE-X (n — номинальная скорость передачи информации в Мбит/с, а X — среда передачи). В таблице 2.1 также приведена максимально допустимая длина кабеля.
|
|
Таблица 2.1.
Технологии и соответствующие скорости передачи
Тип ___ | Скорость передачи | Длина |
10BASE-5 | 10 Мбит/с, толстый коаксиал | 500м |
10BASE-2 | 10 Мбит/с, тонкий коаксиал | 185м |
10BASE-T | 10 Мбит/с, неэкранированная витая пара | 100м |
10BASE-FL | 10 Мбит/с, оптоволоконный кабель | 2км |
100BASE-TX | 100 Мбит/с, неэкранированная витая пара (2 пары) | 100м |
100BASE-T4 | 100 Мбит/с, неэкранированная витая пара (4 пары) | 100м |
100BASE-FX | 100 Мбит/с, оптоволоконный кабель | 412 м/2 км |
1000BASE-SX | 1000 Мбит/с (1 Гбит/с), многомодовый оптоволоконный кабель (62.5/125 мкм) | 260 м |
1000BASE-SX | 1000 Мбит/с (1 Гбит/с), многомодовый оптоволоконный кабель (50/125 мкм) | 500м |
1000BASE-LX | 1000 Мбит/с (1 Гбит/с), многомодовый оптоволоконный кабель (62.5/125 мкм) | 400м |
1000BASE-LX | 1000 Мбит/с (1 Гбит/с), многомодовый оптоволоконный кабель (50/125 мкм) | 550м |
1000BASE-LX | 1000 Мбит/с (1 Гбит/с), одномодовый оптоволоконный кабель (9/126 мкм) | 5000м |
1000BASE-CX | 1000 Мбит/с, экранированный сбалансированный медный кабель | 25м |
Данные, передаваемые в сети Ethernet, разбиты на кадры. Так как существует несколько типов кадров, для того, чтобы понять друг друга, отправитель и получатель должны использовать один и тот же тип кадров. Кадры могут быть четырех разных форматов, несколько отличающихся друг от друга.
Для успешной доставки информации получателю каждый кадр должен кроме данных содержать дополнительную служебную информацию: длину поля данных, физические адреса отправителя и получателя, тип сетевого протокола и т. д.
|
|
Для того чтобы рабочие станции имели возможность взаимодействовать с сервером в одном сегменте сети, они должны поддерживать единый формат кадра. Существуют четыре основных разновидности кадров Ethernet:
· Ethernet Type II
· Ethernet 802.3
· Ethernet 802.2
· Ethernet SNAP (SubNetwork Access Protocol).
Рассмотрим поля, общие для всех четырех типов кадров (рис.2.1.)
Рис.2.1. Общий формат кадров Ethernet
Поля в кадре имеют следующие значения:
Поля «Преамбула» и «Признак начала кадра» предназначены для синхронизации отправителя и получателя. Преамбула представляет собой 7-байтовую последовательность единиц и нулей. Поле признака начала кадра имеет размер 1 байт. Эти поля не принимаются в расчет при вычислении длины кадра.
Поле «Адрес получателя» состоит из 6 байт и содержит физический адрес устройства в сети, которому адресован данный кадр. Значения этого и следующего поля являются уникальными. Каждому производителю адаптеров Ethernet назначаются первые три байта адреса, а оставшиеся три байта определяются непосредственно самим производителем. Например, для адаптеров фирмы 3Com физические адреса будут начинаться с 0020AF. Первый бит адреса получателя имеет специальное значение. Если он равен 0, то это адрес конкретного устройства (только в этом случае первые три байта служат для идентификации производителя сетевой платы), а если 1 — широковещательный. Обычно в широковещательном адресе все оставшиеся биты тоже устанавливаются равными единице (FF FF FF FF FF FF).
Поле «Адрес отправителя» состоит из 6 байт и содержит физический адрес устройства в сети, которое отправило данный кадр. Первый бит адреса отправителя всегда равен нулю.
Поле «Длина/тип» может содержать длину или тип кадра в зависимости от используемого кадра Ethernet. Если поле задает длину, она указывается в двух байтах. Если тип — то содержимое поля указывает на тип протокола верхнего уровня, которому принадлежит данный кадр. Например, при использовании протокола IPX поле имеет значение 8137, а для протокола IP - 0800.
Поле «Данные» содержит данные кадра. Чаще всего — это информация, нужная протоколам верхнего уровня. Данное поле не имеет фиксированной длины.
Поле •«Контрольная сумма»- содержит результат вычисления контрольной суммы всех полей за исключением преамбулы, признака начала кадра и самой контрольной суммы. Вычисление выполняется отправителем и добавляется в кадр. Аналогичная процедура вычисления выполняется и на устройстве получателя. В случае, если результат вычисления не совпадает со значением данного поля, предполагается, что произошла ошибка при передаче. В этом случае кадр считается испорченным и игнорируется. Следует отметить; что минимальная допустимая длина для всех четырех типов кадров Ethernet составляет 64 байта, а максимальная — 1518 байт. Так как на служебную информацию в кадре отводится 18 байт, то поле «Данные» может иметь длину от 46 до 1500 байт. Если передаваемые по сети данные меньше допустимой минимальной длины, кадр будет автоматически дополняться до 46 байт. Столь жесткие ограничения на минимальную длину кадра введены для обеспечения нормальной работы механизма обнаружения коллизий.
2.2.3. Стандарты IEEE на 10 Мбит/с.
Существует четыре топологии Ethernet со скоростью передачи данных 10 Мбит/с:
• стандарт l0BaseT
• стандарт 10Base2
• стандарт l0Base5
• стандарт l0BaseFL
Стандарт l0BaseT. В 1990 г. IEEE опубликовал спецификацию 802.3 для построения сети Ethernet на основе витой пары. 10BaseT (10 - скорость передачи, Мбит/с; Base - узкополосная; Т - витая пара) - сеть Ethernet, которая для соединения компьютеров обычно использует неэкранированную витую пару (UTP). Тем не менее и экранированная витая пара (STP) также может применяться в топологии l0BaseT без изменения каких-либо ее параметров.
|
|
Большинство сетей этого типа строится в виде звезды, но по системе передачи сигналов представляет собой шину, как и другие конфигурации Ethernet. Обычно концентратор сети l0BaseT выступает как многопортовый репитер. Каждый компьютер подключается к концентратору (рис. 2.2), и использует две пары проводов: одну для приема, другую для передачи.
Максимальная длина сегмента l0BaseT - 100 м. Минимальная длина кабеля - 2,5 м. ЛВС l0BaseT может обслуживать до 1024 компьютеров.

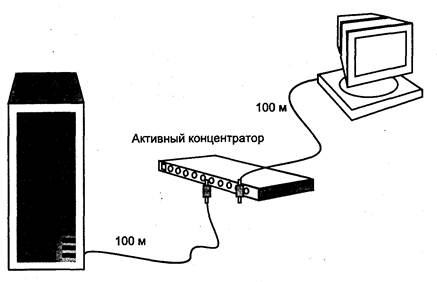

Рис. 2.2. Использование активного концентратора для увеличения длины кабеля
Стандарт 10Base2. В соответствии со спецификацией IEEE 802.3 эта топология называется 10Base2 (2 - передача на расстояние, примерно в два раза превышающее 100 м).
Сеть такого типа ориентирована на тонкий коаксиальный кабель, или тонкий Ethernet, с максимальной длиной сегмента 185 м. Минимальная длина кабеля 0,5 м. Кроме того, существует ограничение на максимальное количество компьютеров, которое может быть размещено на 185-метровом сегменте кабеля, -30 штук.
Компоненты кабеля «Тонкий» Ethernet:
· BNC - баррел-коннекторы;
· BNC Т - коннекторы;
· BNC - терминаторы.
Сети на «тонком» Ethernet обычно имеют топологию «шина». Стандарты IEEE для «тонкого» Ethernet не предусматривают использование кабеля трансивера между Т-коннектором и компьютером. Вместо этого Т-коннектор располагают непосредственно на плате сетевого адаптера.
BNC баррел-коннектор, соединяя сегменты кабеля, позволяет увеличить его общую длину. Например, если нужен кабель длиной 30 м, а есть сегменты тонкого кабеля по 20 м и 5 м, то соединяют двумя баррел-коннекторами эти сегменты, чтобы получить кабель нужной длины. Однако использование баррел-коннекторов желательно свести к минимуму, поскольку они ухудшают качество сигнала.
Сеть на «тонком» Ethernet - экономичный способ реализации сетей для небольших отделений и рабочих групп. Используемый в такого типа сетях кабель:
• относительно недорогой,
• прост в установке,
• легко конфигурируется.
По спецификации IEEE 802.3 сеть на «тонком» Ethernet может поддерживать до 30 узлов (компьютеров и репитеров) на один кабельный сегмент.
|
|
Правило 5-4-3 для 10 Base2. Сеть на «тонком» Ethernet может состоять максимум из 5 сегментов кабеля, соединенных 4 репитерами, но только к 3 сегментам могут быть подключены рабочие станции. Таким образом, 2 сегмента остаются зарезервированными для репитеров, их "называют межрепитерными связями. Такая конфигурация известна как правило 5-4-3.
На рис. 2.3 показаны 5 магистральных сегментов и 4 репитера. К магистральным сегментам 1, 2, 5 подключены компьютеры. Магистральные сегменты 3, 4 предназначены только для увеличения общей длины сети.
Поскольку для сетей на «тонком» Ethernet ограничения слишком жесткие, большие предприятия, чтобы соединить сегменты и увеличить общую длину сети до 925 м, используют репитеры.
Стандарт 10 Base 5. В соответствии со спецификацией IEЕЕ эта топология называется 10Base5. Известно и другое ее название - стандартный Ethernet.
Сети на толстом коаксиальном кабеле («толстый» Ethernet) обычно используют топологию «шина». «Толстый» Ethernet может поддерживать до 100 узлов на магистральный сегмент. Магистраль - главный кабель, к которому присоединяются трансиверы с подключенными к ним рабочими станциями и репитерами. Сегмент «толстого» Ethernet может иметь длину 500 м при общей длине сети 2500 м.
Расстояния и допуски для «толстого» Ethernet больше, чем для «тонкого» Ethernet.
Компоненты кабельной системы 10 Base5:
· Трансиверы. Они, обеспечивая связь между компьютером и
главным кабелем ЛВС, совмещены с «зубом вампира», соединенным с кабелем.
· Кабели трансиверов. Кабель трансивера (ответвляющийся кабель) соединяет трансивер с платой сетевого адаптера (рис. 2.4)
· DIX-коннектор, или AUI-коннектор, располагаемый на кабеле трансивера.
Коннекторы N-серии (в том числе баррел-коннекторы) и терминаторы N-серии
Компоненты «толстого» Ethernet работают так же, как компоненты тонкого Ethernet..
Правило 5-4-3 для 10 Base5 - «толстого» Ethernet. Сеть на «толстом» Ethernet может состоять максимум из 5 магистральных сегментов, соединенных репитерами, но только к 3 сегментам при этом могут быть подключены компьютеры (рис. 2.5). При вычислении общей длины кабеля «толстый» Ethernet длина кабеля трансивера не учитывается, т.е. в расчет принимают только длину сегмента кабеля «толстый» Ethernet.
Минимальное расстояние между соседними подключениями - 2,5 м. В это расстояние не входит длина кабеля трансивера. «Толстый» Ethernet был разработан для построения ЛВС в.рамках большого отдела или всего здания.

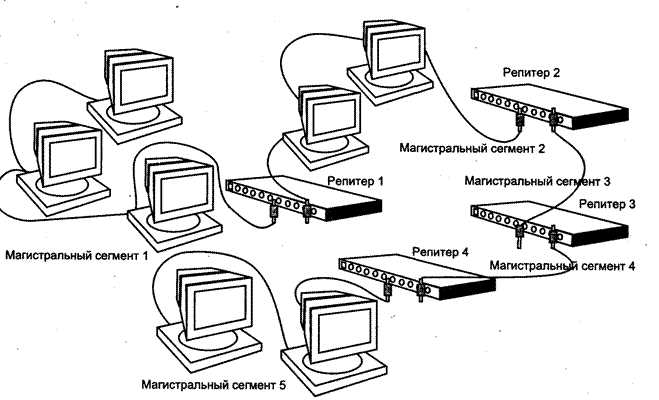

Рис.2..3. Правило 5-4-3 для тонкого Ethernet

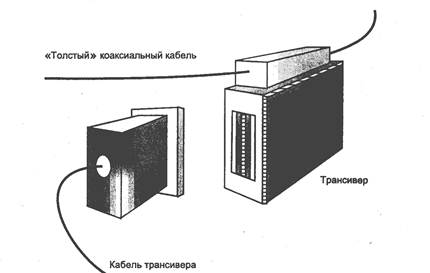

Рис. 2.4. «Толстый» Ethernet с подключенным трансивером

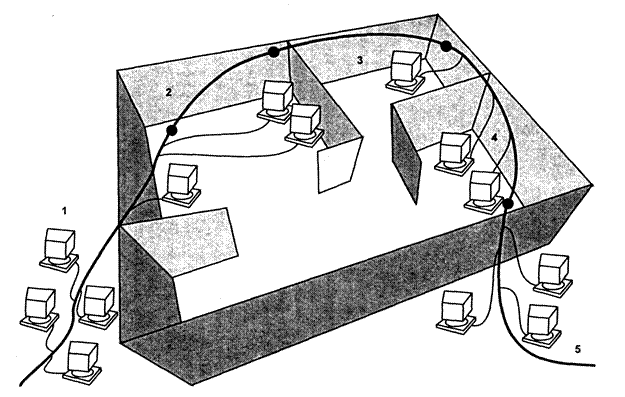

Рис.2..5. Правило 5-4-3 для толстого Ethernet. 1, 2, 3, 4 и 5 – сегменты ЛВС.
Комбинирование «толстого» и «тонкого» Ethernet. Обычно в крупных сетях используют толстый и тонкий Ethernet. Толстый Ethernet хорошо подходит в качестве магистрали, а для ответвляющихся сегментов применяют тонкий Ethernet. Трансивер соединяется с кабелем «Толстый Ethernet», AUI-коннектор кабеля трансивера включается в репитер. Ответвляющиеся сегменты тонкого Ethernet соединяются с репитером, а к ним уже подключаются компьютеры.
Стандарт 10 Base FL ..On представляет собой сеть Ethernet, в которой компьютеры и репитеры соединены оптоволоконным кабелем.
Основная причина популярности l0BaseFL - возможность прокладывать кабель между репитерами на большие расстояния (например, между зданиями). Максимальная длина сегмента l0BaseFL- 2000м.
2.2.4. Стандарты IEEE на 100 Мбит/с. Технология Fast Ethernet
Сеть Fast Ethernet - это составная часть стандарта IEEE 802.3, появившаяся совсем недавно, в 1995 году. Она представляет собой более быструю версию стандартной сети Ethernet, использующую все тот же метод доступа CSMA/CD, но работающую на значительно большей скорости передачи 100 Мбит/с. Сохраняется также в Fast Ethernet формат пакета (кадра), принятый в классической версии Ethernet. С целью сохранения совместимости с более ранними версиями Ethernet стандарт определяет для Fast Ethernet специальный механизм автоматического определения скорости передачи в режиме автодиалога (оригинальное название - Auto-Negotiation), что позволяет сетевым адаптерам Fast Ethernet автоматически переключаться со скорости 10 Мбит/с на скорость 100 Мбит/с и наоборот.
Основная топология сети Fast Ethernet - пассивная звезда, это сближает ее с типами традиционной сети Ethernet 10BASE-T и 10BASE-FL. Точно так же Fast Ethernet требует обязательного применения более дорогих концентраторов чем при использовании Ethernet. Концентраторы в этом случае могут соединяться между собой связными сегментами, что позволяет строить сложные конфигурации.
Стандарт определяет три типа среды передачи для Fast Ethernet:
· 100BASE-T4, т. е. передача идет со скоростью 100 Мбит/с восновной полосе частот по четырем витым парам электрических проводов;
· 100 ВASE-TX, т. е. передача идет со скоростью 100 Мбит/с в основной полосе часто по двум витым парам электрических проводов;
· 100BASE-FX, т. е. передача идет со скоростью 100 Мбит/с в основной полосе частот по двум оптоволоконным кабелям.
Стандарты 100BASE-TX и 100BASE-FX основаны на стандартах ANSI (American National Standards Institute), разработанных первоначально для оптоволоконной сети FDDI, и часто объединяются под названием 100BASE-X. Стандарты 100BASE-T4 и 100BASE-TX объединяются названием 100BASE-T. Стандарт 100BASE-T4 был предложен для того, чтобы использовать витые пары более низкого качества.
Для присоединения сетевого адаптера к сетевому кабелю в сети Fast Ethernet иногда используются специальные трансиверы, ориентированные на какой-то один тип кабеля. В этом случае применяемый сетевой адаптер не зависит от типа среды передачи, что повышает гибкость системы. Трансивер при этом подключается к адаптеру трансиверным кабелем длиной до 0,5 м, оснащенным 40-контактным разъемом. Однако гораздо чаще сетевой адаптер ориентируется изготовителем на какой-то один неизменный тип среды передачи, и трансивер при этом уже не требуется, так как сетевой кабель подключается непосредственно к адаптеру. Адаптер в данном случае оснащается соответствующим кабелю разъемом. Стандарт определяет два типа (класса) репитеров (концентраторов) для Fast Ethernet.
· Репитеры Класса I характеризуются тем, что они преобразуют приходящие по сегментам сигналы в цифровую форму прежде чем передавать их во все другие сегменты. Поэтому к ним можно подсоединять сегменты разных типов: 100BASETX, 100BASE-T4 и 100BASE-FX. Но процесс преобразования требует временной задержки, поэтому можно использовать только один репитер Класса I в пределах одной зоны конфликта (collision domain).
· Репитеры Класса II непосредственно повторяют приходящие на них сигналы и передают их в другие сегменты без преобразования. Поэтому к ним можно подключать только сегменты одного типа (например, 100BASE-TX) или сегменты, использующие одну систему сигналов (например, 100BASE-TX и 100BASE-FX). Задержка в репитерах Класса II меньше, чем в репитерах Класса I, поэтому можно применять два таких репитера в пределах одной зоны конфликта (collision domain).
К репитерам (концентраторам) Класса I можно подключать специальные удаленные управляющие станции, которые предназначены для контроля за нагрузкой сети, за интенсивностью ошибок, а также для автоматического отключения неисправных сегментов. При этом для обмена с управляющей станцией применяется специально разработанный протокол обмена SNMP (Simple Network Management Protocol).
Согласно стандарту, репитеры (концентраторы) Fast Ethernet должны иметь маркировку класса в виде римских цифр I и II, заключенных в кружок.
Аппаратура 100BASE-TX (Fast Ethernet, сдвоенная витая пара)
Схема объединения компьютеров в сеть 100ВASE-TX, практически ничем не отличается от схемы 10BASE-T (рис.2.6.).

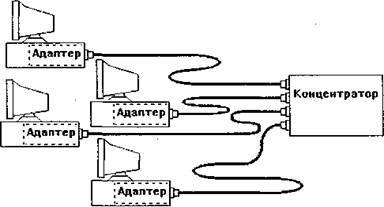

Рис.2.6. Схема объединения компьютеров в сеть 100ВASE-TX
Для присоединения неэкранированных кабелей, содержащих две витые пары (волновое сопротивление 100 Ом), так же, как и в 10BASE-T, используются 8-контактные разъемы типа RJ-45. Но эти разъемы (категории 5) несколько отличаются от разъемов категории 3. Длина кабеля так же не может превышать 100 метров. Так же используется топология типа «пассивная звезда» с концентратором в центре. Только сетевые адаптеры должны быть Fast Ethernet, концентратор рассчитан на подключение сегментов 100BASE-TX, и кабель должен быть более совершенным (категории 5). Между адаптерами и сетевыми кабелями могут включаться трансиверы.
Если в случае применения 10BASE-T предельная длина кабеля в 100 м ограничена только качеством кабеля (точнее, потерями в нем) и может быть увеличена при использовании более совершенного кабеля (например, до 150 м), то в случае применения 100BASE-TX предельная длина 100м определяется заданными временными соотношениями обмена (ограничением на двойное время прохождения) и не может быть увеличена ни при каких условиях. Поэтому стандарт рекомендует ограничиваться длиной сегмента в 90 м, чтобы иметь 10% запас.
Из восьми контактов разъема используется только 4 контакта два для передачи и два для приема (передача производится дифференциальными сигналами). Стандарт предусматривает также возможность применения экранированного сетевого кабеля с двумя витыми парами (волновое сопротивление - 150 Ом). В этом случае применяется 9-контактный разъем D-типа. Для соединения двух компьютеров без применения концентраторов может использоваться стандартный «перекрестный» (crossover) кабель.
Для контроля целостности сети в 100BASE-TX предусмотрена передача в интервалах между сетевыми пакетами специальных сигналов.
Аппаратура 100BASE-T4 (Fast Ethernet, счетверенная витая пара)
Основное отличие аппаратуры 100ВА5Е-Т4 от 100BASETX состоит в том, что в качестве соединительных кабелей в ней используются неэкранированные кабели, содержащие четыре витые пары. При этом кабель может быть менее качественным, чем в случае применения 100BASE-TX (категории 3, 4 или 5). Принятая в 100BASE-T4 система сигналов обеспечивает ту же самую скорость 100 Мбит/с на любом из этих кабелей, хотя стандарт рекомендует использовать кабель категории 5.
Схема объединения компьютеров в сеть ничем не отличается от 100BASE-TX. Длина кабелей точно так же не может превышать 100 м (стандарт рекомендует ограничиваться 90 м для 10% запаса). Между адаптерами и кабелями в случае необходимости могут включаться трансиверы.
Для подключения сетевого кабеля к адаптеру (трансиверу) используются 8-контактные разъемы типа RJ-45.
Обмен данными идет по одной передающей витой паре, по одной приемной витой паре и по двум двунаправленным витым парам с использованием дифференциальных сигналов.
Для связи двух компьютеров без применения концентраторов используется «перекрестный» кабель.
Аппаратура 100BASE-FX (Fast Ethernet, оптоволоконный кабель)
Применение оптоволоконного кабеля и в этом случае позволяет существенно увеличить протяженность сети, а также избавиться от электрических наводок и повысить секретность передаваемой информации.
Аппаратура 100BASE-FX очень близка к аппаратуре 10BASE-FL. Точно так же здесь используется топология типа «пассивная звезда» с подключением компьютеров к концентратору с помощью двух разнонаправленных оптоволоконных кабелей (рис.2.7). Между сетевыми адаптерами и кабелями возможно включение трансиверов. Оптоволоконные кабели подключаются к адаптеру (трансиверу) с помощью разъемов типа SC, ST или FDDI. Для присоединения разъемов SC и FDD1 достаточно просто вставить их в гнездо, а разъемы ST имеют байонетный механизм.

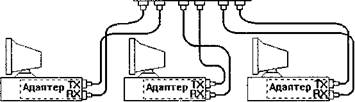

Концентратор [оптоволоконный]
TXRX TXRX TXRX
Рис. 2.7. Подключение компьютеров к сети 100BASE-FX
Максимальная длина кабеля между компьютером и концентратором составляет 412 метров, причем это ограничение определяется не качеством кабеля, а временными соотношениями. Согласно стандарту, в этом случае необходимо применять многомодовый оптоволоконный кабель (MMF). Существует много типов такого кабеля с разными типами оболочек - одинарных и сдвоенных. Передача производится светом с длиной волны 1350 нм (инфракрасный диапазон). Потери мощности сигнала в сегменте (в кабеле и разъемах) не должны превышать 11 дБ. При этом надо учитывать, что потери в кабеле составляют 1-2 дБ на километр длины, а потери в разъеме - от 0,5 до 2 дБ (при условии, что разъем установлен качественно).
Как и в других сегментах Fast Ethernet в 100BASE-FX предусмотрен контроль за целостностью сети, для чего в промежутках между сетевыми пакетами по кабелю передается специальный сигнал. Целостность сети индицируется светодиодами.
Выбор конфигурации Fast Ethernet
Точно так же, как и в случае применения Ethernet, для определения работоспособности сети Fast Ethernet стандарт IEEE 802.3 предлагает две модели, называемые Transmission System Model 1 и Transmission System Model 2. При этом первая модель основана па несложных правилах, а вторая использует систему расчетов.
В соответствии с первой моделью, при выборе конфигурации надо руководствоваться следующими принципами.
· Сегменты, выполненные на электрических кабелях (витых парах), не должны быть длиннее 100 м.
· Сегменты, выполненные на оптоволоконных кабелях, не должны быть длиннее 412 м.
· Если используются трансиверы, то трансиверные кабели не должны быть длиннее 50 см.
При выполнении этих правил надо руководствоваться таблицей 2., определяющей максимальные размеры (в метрах) зоны конфликта (т. е. максимальное расстояние между абонентами сети, не разделенными коммутаторами). При этом в двух последних столбцах таблицы, относящихся к случаю использования смешанных сред передачи (как витых пар, так и оптоволоконных кабелей), предполагается, что длина витой пары составляет 100 м, применяется только один оптоволоконный кабель. Первая строка относится к соединению двух компьютеров без применения репитера. Нереализуемые ситуации отмечены в таблице прочерками.
Таблица 2.2.
Максимальные размеры зоны конфликта сети Fast Ethernet (в соответствии с первой моделью)
Тип репитера (концентратора) | Витая пара | OB-кабель | Т4иFХ | ТХиFХ |
Без репитера (два абонента) | — | — | ||
Один репитер класса I | 260,8 | |||
Один репитер класса II | — | 308,8 | ||
Два репитера класса II | — | 216,2 |
Пример сети максимальной конфигурации в соответствии с первой моделью для витой пары показан на рис.2.8.
Здесь максимальный размер зоны конфликта складывали из сегментов А, В и С, и составляет 100+5+100=205 м, что удовлетворяет условию работоспособности сети (табл. Нижняя строчка, первый столбец). Размеры сегментов могут «Изменяться, но их сумма не должна превышать тех же 205 м. Сегмент D также входит в зону конфликта, так как коммутатор тоже является передатчиком пакетов сети. Поэтому его длина не может превышать в нашем случае 100 м, чтобы суммарная длина сегментов А, В и D не превысила все тех же 205 м. Сегменты, отделенные от рассматриваемой зоны конфликта коммутатором, не влияют на ее работоспособность.
Вторая модель основана на вычислении суммарного двоичного времени прохождения сигнала по сети.. В отличие от второй модели, используемой для оценки конфигурации сети Ethernet, здесь не проводится расчетов межкадрового интервала. Это связано с тем, что максимальное количество репитеров и концентраторов, допустимых в Fast Ethernet, не может вызвать заметного сокращения межкадрового интервала.
Для расчетов в соответствии со второй моделью сначала надо выделить в сети путь с максимальным двойным временем прохождения и максимальным числом репитеров (концентраторов) между компьютерами. Если таких путей несколько, то расчет должен производиться для каждого из них. Расчет в данном случае ведется на основании таблицы 2.3..
Таблица 2.3.
Задержки компонентов сети Fast Ethernet (величины задержек даны в битовых интервалах)
Тип сегмента | Задержка на метр | Макс, задержка |
Два абонента TX/FX | – | |
Два абонента Т4 | – | |
Один абонент Т4 и один TX/FX | – | |
Сегмент на кабеле категории 3 | 1,14 | 114 (100 м) |
Сегмент на кабеле категории 4 | 1,14 | 114 (100 м) |
Сегмент на кабеле категории 5 | 1,112 | 111,2 (100 м) |
Экранированная витая пара | 1,112 | 111,2 (100 м) |
Оптоволоконный кабель | 1,0 | 412 (412 м) |
Репитер (концентратор) класса I | – | |
Репитер (концентратор) класса II с портами TX/FX | – | |
Репитер (концентратор) класса II с портами T4 | – |
Для вычисления полного двойного (кругового) времени прохождения для сегмента сети необходимо умножить длину сегмента на величину задержки на метр, взятую из второго столбца таблицы. Если сегмент имеет максимально возможную длину, то можно взять величину максимальной задержки для данного сегмента из третьего столбца таблицы. Затем задержки сегментов, входящих в путь максимальной длины, надо просуммировать и прибавить к этой сумме величину задержки для двух абонентов (три верхние строчки таблицы) и величины задержек для всех репитеров (концентраторов), входящих в данный путь. Суммарная задержка должна быть меньше, чем 512 битовых интервалов.
Задержки в кабеле могут отличаться от тех, которые приведены в таблице. Для более точного расчета следует использовать временные характеристики конкретного кабеля, применяемого в сети. Производители кабелей иногда указывают величину задержки на метр длины, а иногда – скорость распространения сигнала относительно скорости света (или NVP - Nominal Velocity of Propagation, как ее часто называют в документации). Связаны эти две величины очень простой формулой: tз= l/(3* 1010*NVP), где tз - величина задержки на метр длины кабеля. Например, если NVP=0,4 (40%) от скорости света, то задержка t, будет равна 8,34 нс/м или 0,834 битовых интервала. Для вычисления двойного (кругового) времени прохождения нужно удвоенное значение tз умножить на длину кабеля.
В таблице 2.4. даны величины NVP для некоторых типов кабеля известных фирм AT&T и Belden.
Таблица 2.4.
Временные характеристики некоторых кабелей
Фирма | Марка | Категория | Оболочка | NVP |
AT&T | non-plenum | 0,67 | ||
AT&T | non-plenum | 0,70 | ||
AT&T | non-plenum | 0,70 | ||
AT&T | plenum | 0,70 | ||
AT&T | plenum | 0,75 | ||
AT&T | plenum | 0,75 | ||
Belden | 1229A | non-plenum | 0,69 | |
Belden | 1455 A | non-plenum | 0,72 | |
Belden | 1583 A | non-plenum | 0,72 | |
Belden | 1245A2 | plenum | 0,69 | |
Belden | 1457A | plenum | 0,75 | |
Belden | 1585A | plenum | 0,75 |

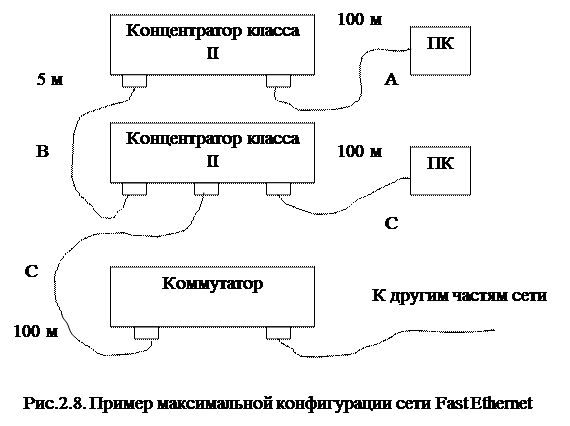

Рассмотрим пример расчета по второй модели для сети на рис.2.8. Здесь существуют два максимальных пути: между компьютерами (сегменты А, В и С) и между верхним (по рисунку) компьютером и коммутатором (сегменты А, В и D). Оба эти пути включают в себя два 100-метровых сегмента и 5-метровый. Предположим, что все сегменты представляют собой 100BASE-TX и выполнены на кабеле категории 5. Произведем расчет.
1. Для двух 100-метровых сегментов (максимальной длины) из таблицы берем величину задержки 111,2 битовых интервалов.
2. Для 5-метрового сегмента высчитываем задержку, умножая 1,112 (задержка на метр) на длину кабеля (5 метров): 1,112 • 5=5,56 битовых интервалов.
3. Берем из таблицы задержку для двух абонентов ТХ – 100 битовых интервалов.
4. Берем из таблицы величины задержек для двух репитеров класса II - по 92 битовых интервала.
5. Суммируем все перечисленные задержки и получаем: 111,2+111,2+5,56+100+92+92=511,96, что меньше 512, следовательно, сеть будет работоспособна, хотя и на пределе.
Для гарантии лучше несколько уменьшить длину кабелей или взять кабели, имеющие меньшую задержку (см. табл. 3.9). Например, при использовании кабеля AT&T 1061 (NVP=0,7, t =0,477) мы получим следующие величины задержек для 100-метровых сегментов: (0,477 • 2) • 100=95,4 битовых интервалов (умножение на два необходимо, чтобы получить двойное время прохождения), а для 5-метрового сегмента - 4,77 битовых интервалов. Суммарная задержка при этом составит:
95,4+95,4+4,77+100+92+92=483,57,
т. е. гораздо меньше 512, что означает полностью работоспособную сеть.
Для некоторых репитеров и концентраторов изготовители указывают меньшие величины задержек, чем приведенные в табл., что также надо учитывать при выборе конфигурации сети.
