Отклонения формы цилиндрических поверхностей

К отклонениям формы цилиндрической поверхности относятся:

1 отклонение от круглости;

2 отклонение профиля продольного сечения;

3 отклонение от цилиндричности

Отклонение от круглости Δ₁ - это наибольшее расстояние от точек реального профиля до прилегающей окружности (рис.57). Частными видами отклонений от круглости являются овальность (рис. 58а) и огранка (рис.58б).

Рисунок 57 – Отклонение от круглости

а б

Рисунок 58 – Частные виды отклонения от круглости:

а – овальность; б – огранка

Овальность, численно равная отклонению от круглости определяется по уравнению

Δ₁ =

Отклонение профиля продольного сечения Δ₂ - это наибольшее расстояние от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля (рис.59).

Рисунок 59 – Отклонение профиля продольного сечения

Частными видами отклонений профиля продольного сечения являются конусообразность (рис. 59а), бочкообразность (рис. 59б) и седлообразность (рис. 59в).

Конусообразность, бочкообразность и седлообразность, численно равные отклонению профиля продольного сечения определяют по уравнению

Δ₂ =

Рисунок 59 – Частные виды отклонения профиля продольного сечения:

а – конусообразность; б – бочкообразность; в – седлообразность

Отклонение от цилиндричности Δ₃ – это наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка (рис.60).

Рисунок 60 – Отклонение от цилиндричности

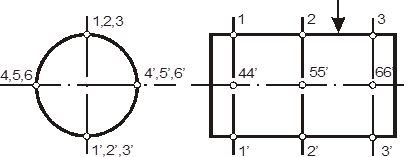

При отсутствии отклонения от прямолинейности оси в пространстве, а также огранки с нечетным числом граней отклонение от цилиндричности - Δ₃ можно определять как полуразность наибольшего D и наименьшего d диаметров из числа измеренных по шести направлениям (рис. 61).
