Нанесение предельных отклонений размеров

ГОСТ 2.307 – 68 устанавливает общие правила нанесения на изображения изделий линейных и угловых размеров с предельными отклонениями. Предельные отклонения размеров указывают после номинальных размеров.

Предельные отклонения линейных размеров могут быть указаны следующими способами:

1) условными обозначениями полей допусков, например: 12f9; 40K7 (рис. П.65, а);

2) числовыми значениями предельных отклонений, например: ; (рис. И.65, б);

3) условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений, например: , (рис. 11.65, в; 11.66), где 40 и 12 – номинальные размеры; К, Е и f – основные отклонения отверстия и вала соответственно; 7 и 9 – квалитеты.

Для обозначения полей допусков применяются буквы латинского алфавита. Поля допусков отверстий обозначаются прописными буквами, валов – строчными.

При указании условных обозначений полей допусков надо обязательно приводить числовые значения предельных отклонений в следующих случаях:

1) для размеров, не включенных в ряды нормальных линейных размеров по ГОСТ 6636 – 69, например ;

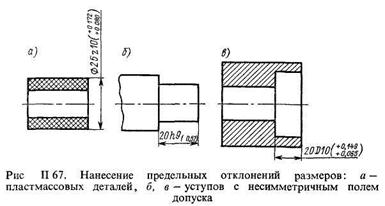

2) для условных обозначений пластмассовых деталей (рис. 11.67, а);

3) для размеров уступов с несимметричным полем допуска (рис. 11.67, б, в).

На поверхности с одним номинальным размером, имеющей участки с разными предельными отклонениями, границу между участками проводят сплошной тонкой линией, а номинальный размер с соответствующими предельными отклонениями наносят для каждого участка отдельно (рис. 11.68).

Предельные отклонения размеров деталей, изображенных на чертеже в сборе (посадки), указывают в виде дроби: в числителе предельные отклонения отверстия, в знаменателе – предельные отклонения вала.

Предельные отклонения размеров сопрягаемых элементов наносят тремя способами:

1) в числителе – условное обозначение поля допуска отверстия, а в знаменателе – условное обозначение поля допуска вала (рис. 11.69, а);

2) в числителе – числовые значения предельных отклонений отверстия, а в знаменателе – числовые значения предельных отклонений вала (рис. 11.69, б);

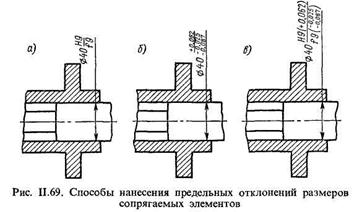

3) в числителе – условное обозначение поля допуска отверстия с указанием справа в скобках числовых значений предельных отклонений отверстия, а в знаменателе – условное обозначение поля допуска вала, где справа в скобках приводят числовые значения предельных отклонений вала (рис. 11.69, в).

Предельные отклонения размеров относительно точности (от 12 – го квалитета и грубее) допускается не указывать у размеров, а оговаривать записью в технических требованиях чертежа.

Неуказанные предельные отклонения размеров должны назначаться двумя способами:

1) по квалитетам: для номинальных размеров менее 1 мм – по квалитетам от 11 – го до 13 – го; для номинальных размеров от 1 до 10000 мм – по квалитетам от 12 – го до 17 – го;

2) по классам точности, которые называются «точный», «средний», «грубый» и «очень грубый» и обозначаются буквой t с индексом 1, 2, 3 или 4: t₁; t₂, t₃, t₄.

Допускается запись предельных отклонений размеров дополнять словами; например, для 14 – го квалитета, класса точности «средний» могут быть следующие варианты:

1) неуказанные предельные отклонения размеров H14; h14; ±t₂/2;

2) неуказанные предельные отклонения размеров + t₂; – t₂; ±t₂/2;

3) неуказанные отклонения размеров ±t₂/2;

4) неуказанные предельные отклонения размеров ÆH14; Æh14; ± t₂/2.
