Нормирование допуска расположения поверхностей на чертежах

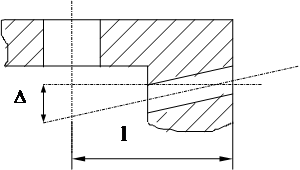

Рисунок 70 - Отклонение от перпендикулярности плоскости и оси

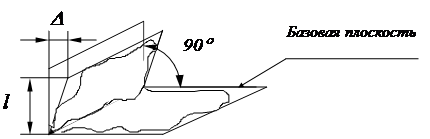

Рисунок 69 - Отклонение от перпендикулярности двух плоскостей

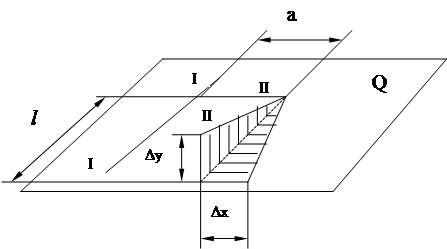

Рисунок 68 - Непараллельность и перекос осей

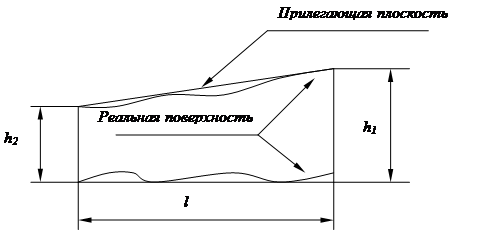

Рисунок 66 - Отклонение от параллельности двух поверхностей

Геометрическая трактовка и количественная оценка

Отклонения расположения поверхностей деталей, их

Различают несколько десятков различных видов отклонений расположения, из которых наиболее часто встречаются следующие:

Отклонение от параллельности двух плоскостей - это наибольшая разность между двумя плоскостями на заданной длине l (рис.66).

D = (h₁ - h₂)/ l

На чертеже непараллельность может быть задана записью: «непараллельность не более 0,02/100».

Если длина l между контролируемыми сечениями не указана, то допуск на непараллельность относится ко всей длине детали.

Отклонение от параллельности осей D x - это разность расстояний между проекциями осей на общую плоскость, в которой находится одна ось и одна точка второй оси (рис.67).

Через ось I-I и одну точку оси II-II проведена общая плоскость Q. Тогда D x - отклонение от параллельности осей в общей плоскости.(рис.68)

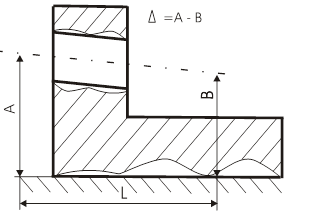

Рисунок 67 - Отклонение от параллельности осей

Перекос осей D y - это разность расстояний между проекциями осей на плоскость, перпендикулярную общей плоскости (рис.68).

Отклонение от параллельности в пространстве на длине l определяется по формуле:

Отклонение от перпендикулярности двух плоскостей - это отклонение фактического угла между плоскостями от прямого (рис. 69).

Отклонение от перпендикулярности измеряется в линейных единицах на заданной длине (или на всей длине рассматриваемой плоскости).

Отклонение от перпендикулярности может быть у плоскости и оси, а также у двух осей

Отклонение от соосности - это наибольшее расстояние от оси контролируемого элемента до базовой оси (рис.71). В качестве базовой может выступать ось базовой поверхности или общая ось всех поверхностей.

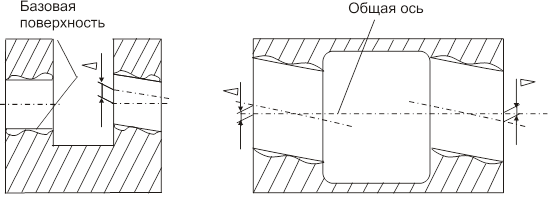

Рисунок 71 – Отклонение от соосности

Допуск соосности в диаметральном выражении равен удвоенному наибольшему допускаемому значению отклонения от соосности, а в радиусном выражении - наибольшему допускаемому значению этого отклонения.

Отклонение от симметричности - это наибольшее расстояние между плоскостью симметрии рассматриваемой поверхности и базовой плоскостью симметрии в пределах нормируемого участка (рис. 72).

Позиционное отклонение - наибольшее отклонение реального расположения элемента (его центра, оси или плоскости симметрии) от его номинального расположения в пределах нормируемого участка (рис.73).

а б

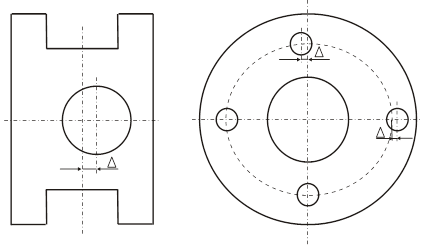

Рисунок 72 - Отклонение от симметричности (а) и

позиционное отклонение (б)

Вид допуска расположения согласно ГОСТ 2.308-79 (СТ СЭВ 368-76) следует обозначать графическими символами представленными в таблице. Допуски расположения задаются в специальных рамках. Знак и числовое значение допуска вписывают в рамку.

На первом месте указывают графический символ, обозначающий вид отклонения расположения. На втором - числовое значение допуска в миллиметрах и на третьем - при необходимости буквенное обозначение базы (баз) или поверхности с которой связан допуск расположения. Рамку соединяют с элементом, к которому относится допуск сплошной линией, заканчивающейся стрелкой. Стрелка указывает направление измерения отклонения расположения при контроле. Если стрелка обращена к линии реального контура или к выносной линии, то это означает, что допуск расположения относится к поверхности.

Если же стрелка обращена к оси или является продолжением размерной линии, это означает, что допуск относится к расположению оси.
