Такие виды отклонений нормируются в тех случаях, когда отклонения формы и отклонения расположения проявляют себя совместно.
Все суммарные отклонения оцениваются по положению точек поверхности относительно измерительной базы. Никакие прилегающие элементы при оценке суммарных отклонений формы и расположения не используются.
ГОСТ 24642-81 (СТ СЭВ 301-76) предусматривает:

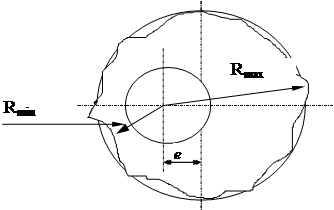

Радиальное биение поверхности вращения является результатом совместного проявления отклонения от круглости профиля рассматриваемого сечения и отклонения его центра относительно базовой оси (рис.77). Определяется как разность наибольшего и наименьшего расстояний точек реальной поверхности до базовой оси в сечении перпендикулярном этой оси.
 | |||
| |||
