Возможности компьютера по обработке данных и модификации в значительной степени определяются используемой в нем материнской платой. Поэтому при выборе платы необходимо учитывать ее характеристики, которые существенно влияют на выбор других компонент компьютера.
Основными характеристиками материнской платы являются:
· тип гнезда для подключения процессора и количество гнезд;
· максимальный объем оперативной памяти;
· интерфейсы и количество слотов расширения;
· состав дополнительных компонент;
· состав и количество разъемов для подключения внешних устройств;
· форм-фактор.
Тип гнезда материнской платы для подключения процессора определяет, какие модели процессоров и с какой тактовой частотой могут быть подключены к нему. В документации материнской платы обычно указывается также максимальная тактовая частота подключаемого процессора (т.е. если появляется модель процессора с большей тактовой частотой, такой процессор нельзя использовать с данной материнской платой). В платах для многопроцессорных компьютеров имеются несколько гнезд для подключения процессоров.
|
|
Максимальный объем оперативной памяти определяет то предельное значение объема оперативной памяти, который поддерживает данная материнская плата. Реальный объем оперативной памяти определяется количеством разъемов для модулей памяти и объемом памяти одного модуля (в настоящее время 64 Мбайта, 256 Мбайт, 512 Мбайт или 1 Гбайт).
Интерфейсы и количество слотов расширения определяет возможности материнской платы по подключению устройств. В современных материнских платах обязательно присутствует слот AGP (при этом в документации указывается, какую спецификацию поддерживает слот – AGP 2.0 или AGP 3.0). Некоторые материнские платы содержат встроенные видеоадаптеры. Материнская плата содержит также несколько слотов PCI (в старых материнских платах в одни из этих слотов вставляется видеокарта). Слоты ISA, как указывалось ранее, содержатся только в старых материнских платах.
Наличие дополнительных компонент материнской платы позволяет уменьшить количество устройств, подключаемых к компьютеру. Так реализация сетевого адаптера в материнской плате делает ненужной приобретение отдельной карты сетевого адаптера, а реализация обработки звука – приобретение звуковой карты. Некоторые материнские платы содержат и встроенные видеоадаптеры. Однако следует иметь в виду, что встроенные компоненты не всегда обеспечивают те требования к соответствующим устройствам (например, к звуковой карте), которые должны быть для данного компьютера.
Состав и количество разъемов для подключения внешних устройств определяет, сколько и каких внешних устройств могут быть подключены к компьютеру. Старые материнские платы содержали только разъемы для подключения параллельного порта, двух последовательных портов и разъем для подключения клавиатуры (для мыши использовался последовательный порт). Внешние устройства (принтер, сканер, модем и т.п.) подключались либо к этим разъемам, либо к разъемам в картах расширения. В новых материнских платах, хотя и сохранены эти разъемы, но они дополнены разъемами USB и IEEE 1394, а также разъемами для встроенных компонент (например, звуковой платы или адаптера). Следует отметить, что все больше устройств, включая мыши и клавиатуры, подключаются к компьютеру по интерфейсам USB и IEEE 1394, поэтому современные материнские платы содержат минимум 4 порта USB (иногда с возможностью подключения дополнительных портов) и минимум один порт IEEE 1394.
|
|
Существуют несколько стандартов материнских плат, которые отличаются размером, или форм-фактором, расположением разъемов для подключения устройств и карт расширения и расположением отверстий внутри платы, с помощью которых материнскую плату соединяют с корпусом системного блока.
Распространенные в первых персональных компьютерах стандарты FullSize, Baby-AT, LPX и mini-LPX в настоящее время сняты с производства и сохранились только в старых компьютерах. В современных настольных IBM-совместимых компьютерах в основном используются материнские платы стандарта ATX (для процессоров Intel и AMD) и платы стандарта ITX (для процессоров VIA).
Стандарт АТХ для материнской платы и корпуса компьютера была предложена фирмой Intel в 1995 г. Платы по спецификации АТХ имеют форм-фактор 30,5´24,4 см (рис.?????а). В спецификации определены также несколько разновидностей ATX c уменьшенными размерами: Mini-ATX (28,4´20,8 см) (рис.?????б), Micro-ATX (24,4´24,4 см) (рис.?????в) и Flex-ATX (22,9´19,1 см) (рис.?????г). Эти разновидности отличаются от ATX уменьшенным набором слотов расширения.

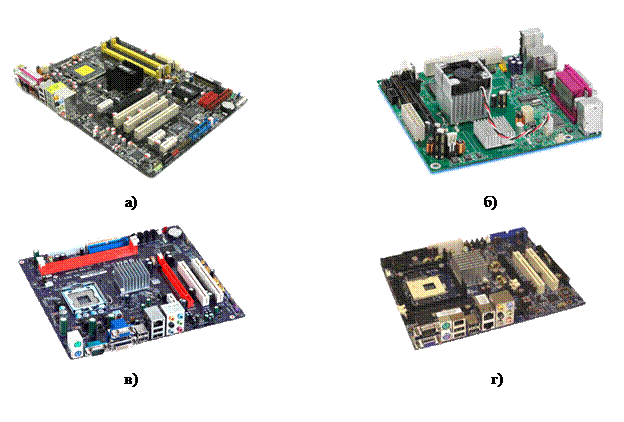

Рис.??????. Материнские платы по спецификации ATX: а) плата ATX;
б) плата Mini-ATX; в) плата Micro-ATX; г) плата Flex-ATX;
Для стандарта ITX определены три форм-фактора:
· Mini-ITX (17´17 см) (рис.?????а);
· Nano-ITX (12´12 см) (рис.?????б);
· Pico-ITX (10´7,2 см) (рис.?????в).

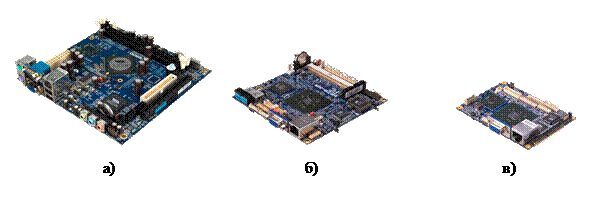

Рис.??????. Материнские платы по спецификации ITX: а) плата Mini-ITX;
б) плата Nano-ITX; в) плата Pico-ITX
